四足仿生行走机器狗机械结构

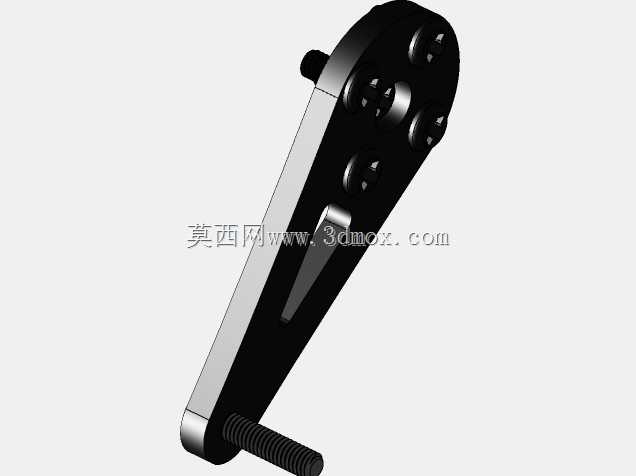

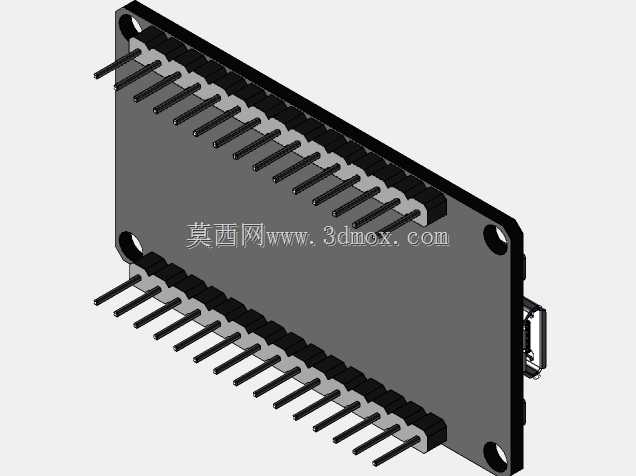

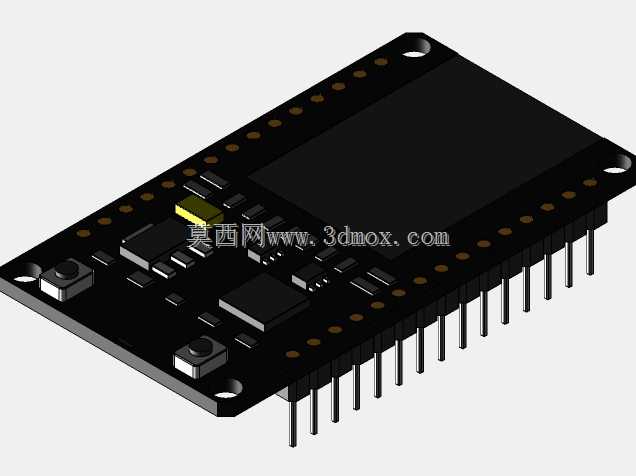

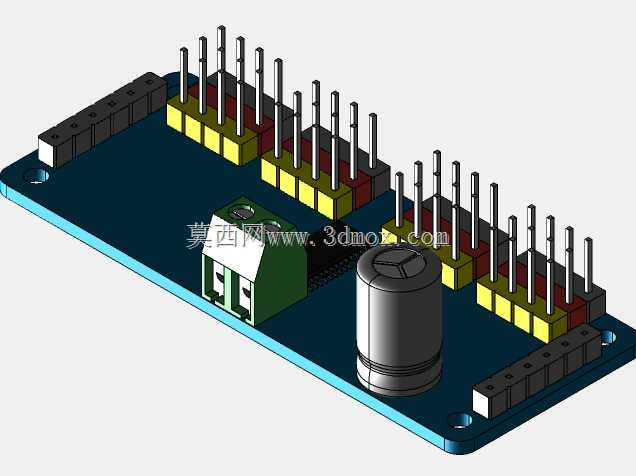

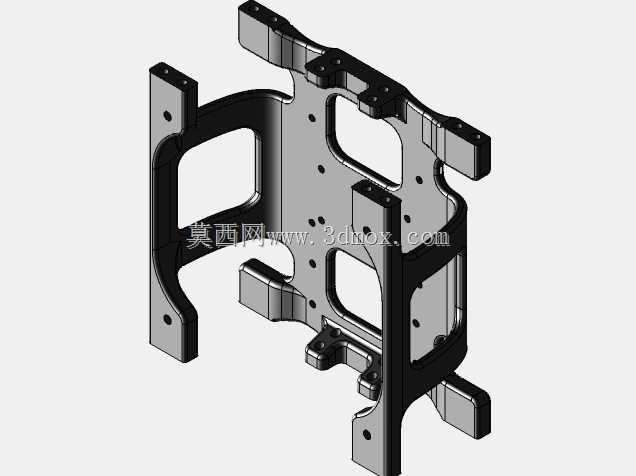

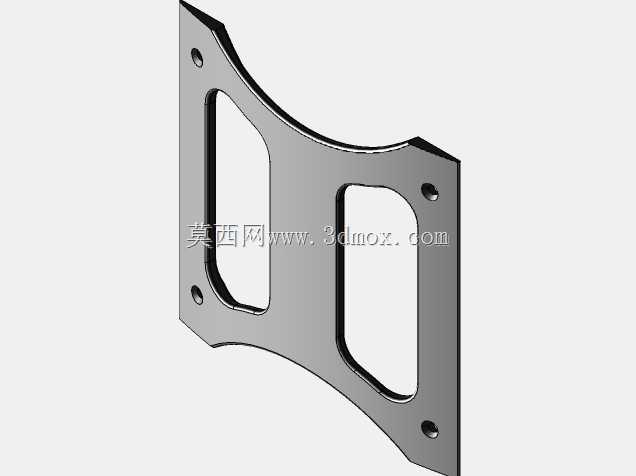

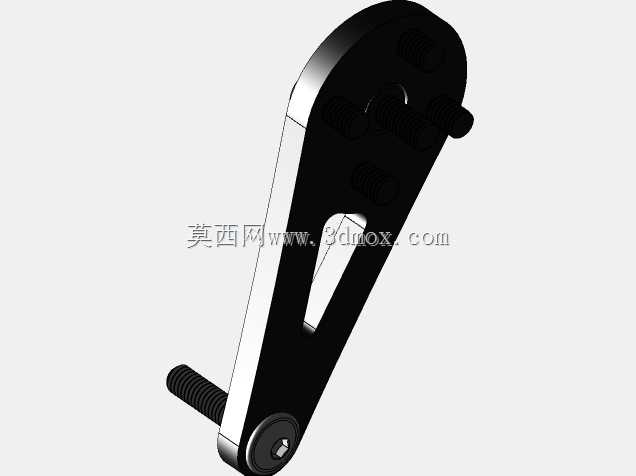

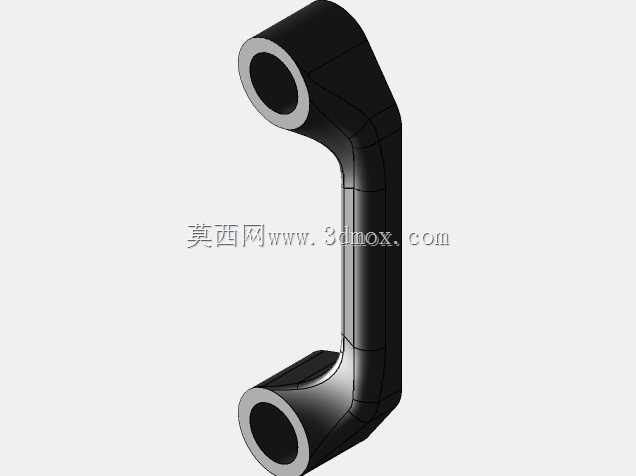

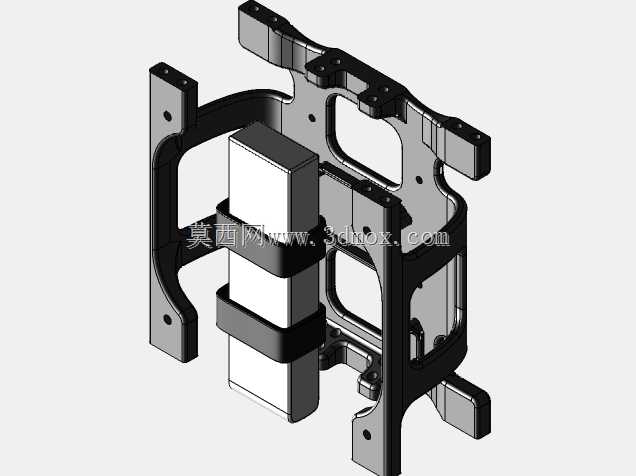

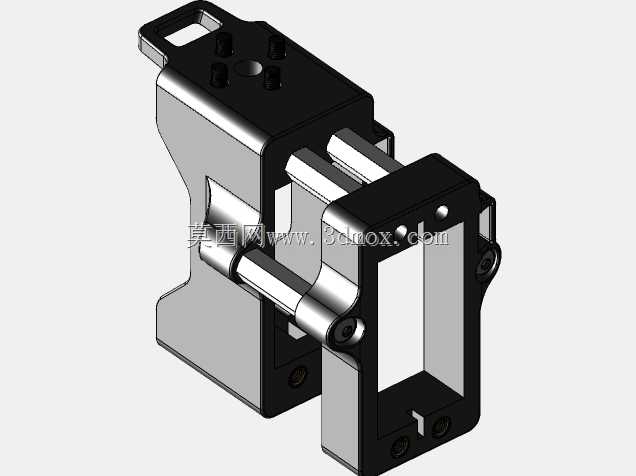

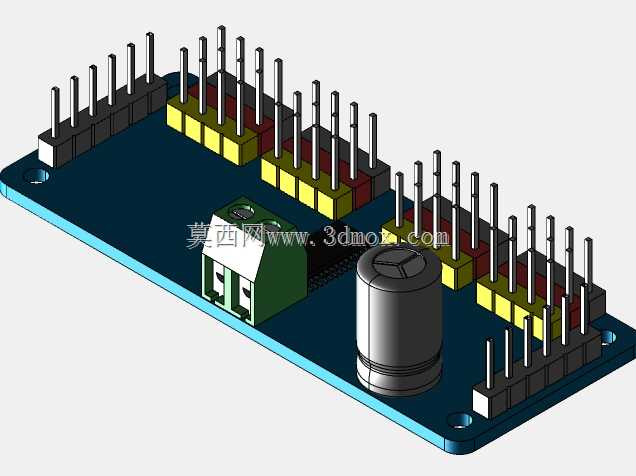

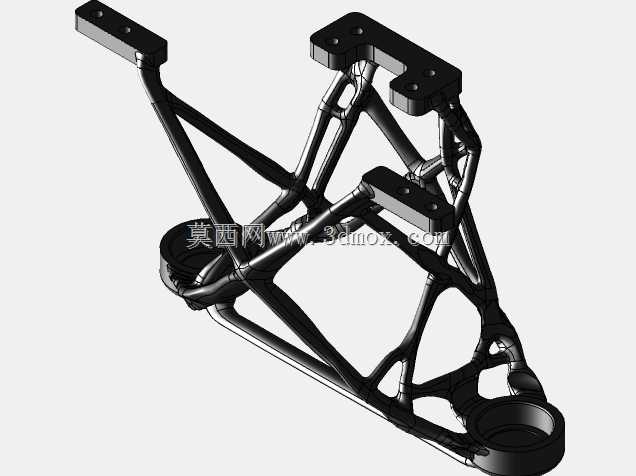

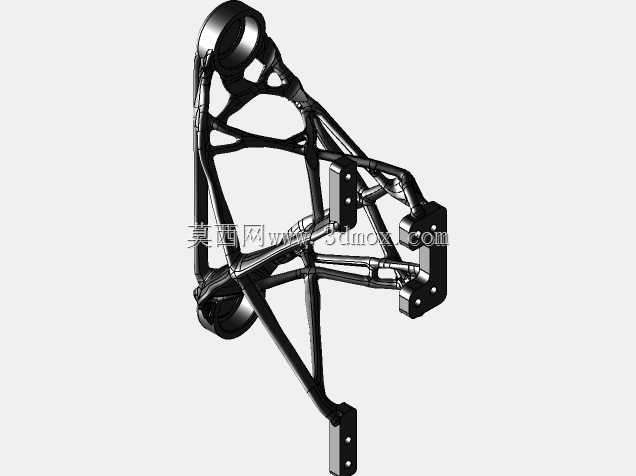

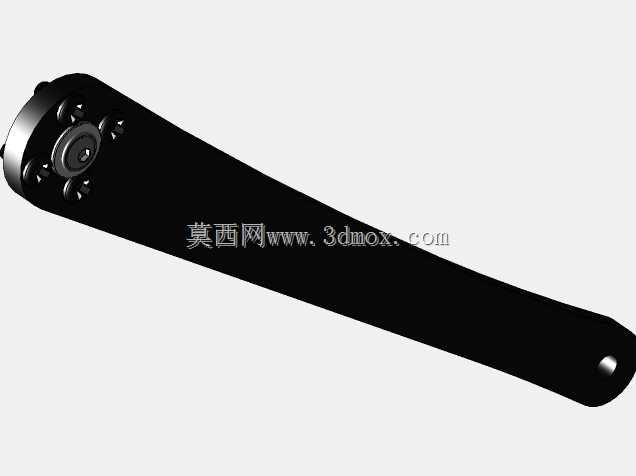

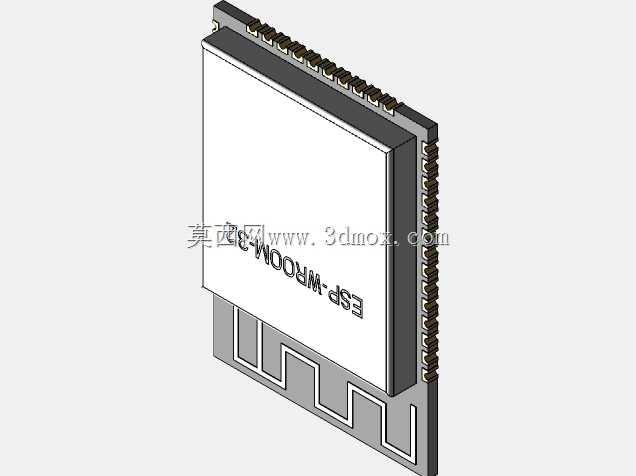

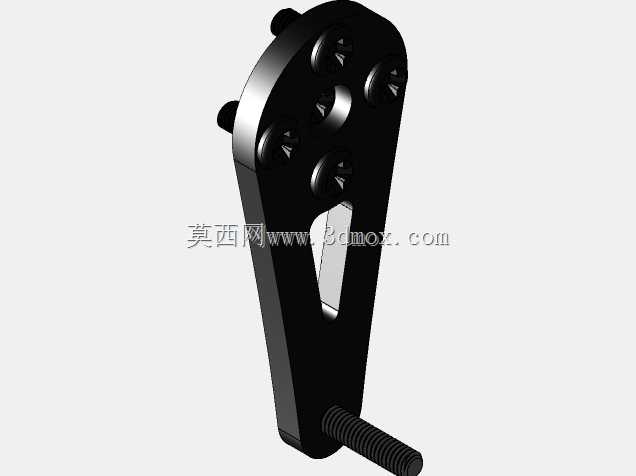

　　这套四足仿生行走机器狗的三维结构，面向足式移动装备的机构验证与教学演示场景展开。整机采用四条对称布置的机械腿作为行走执行单元，机身作为控制元件、动力元件与电池模块的承载平台，整体构型围绕小型仿生机器人的步态运动需求搭建。腿部结构是该设计的核心部分，每条腿通过多段连杆与关节组合形成屈伸动作链，关节处预留驱动件安装位置，可根据负载与步态要求布置舵机或小型伺服驱动，实现抬腿、落足、摆腿等基础动作。四条腿在机身两侧呈前后分布，足端落点形成稳定支撑多边形，静止状态下可保证机身平稳支撑，行走过程中通过对角腿或依次抬腿的步态配合完成前进、转向动作。机身框架采用轻量化骨架思路，上层预留控制板、传感器与电池的安装空间，

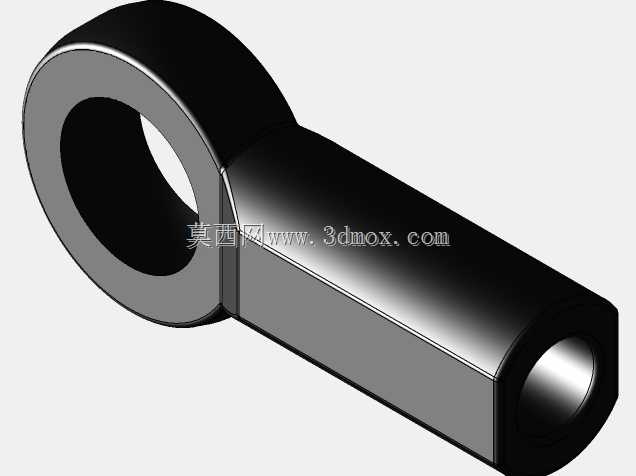

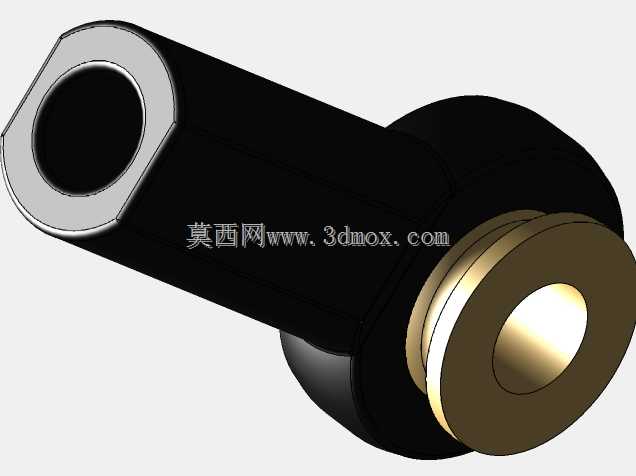

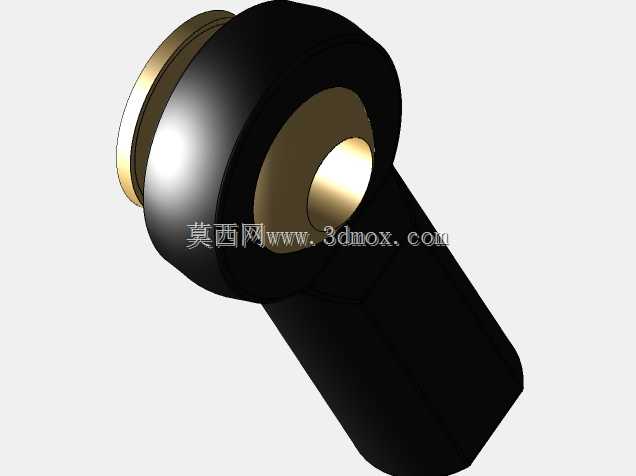

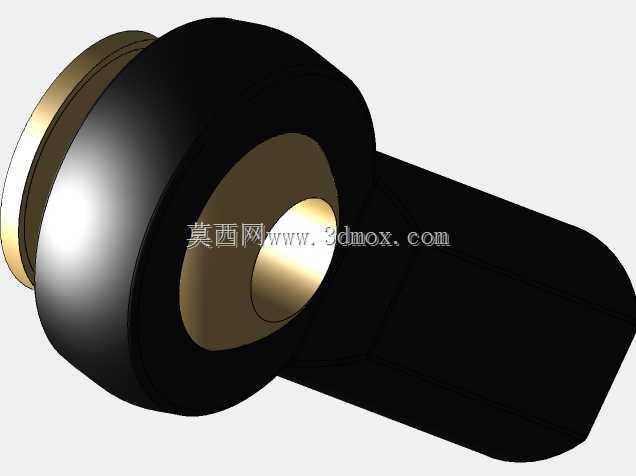

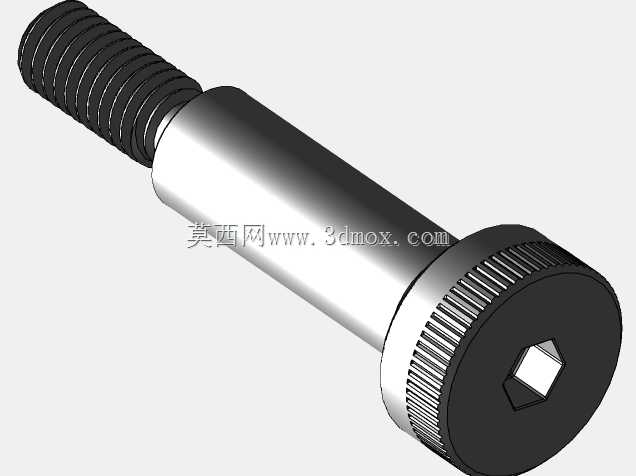

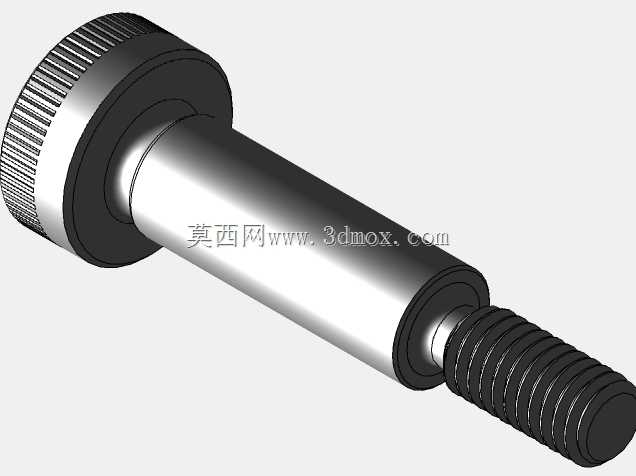

　　框架上的安装孔位按照常见小型电控元件的固定尺寸排布，便于后续装配时直接定位。腿部连杆之间的转动副明确给出轴孔配合边界，关节转轴方向与运动平面一致，避免机构运动时出现干涉卡滞。从实际用途看，这类四足机器狗结构可用于高校机器人课程的机构原理演示、创客团队足式机器人开发的结构参考，也可作为小型巡检、娱乐演示机器人的机械本体基础。相比轮式移动平台，足式结构在台阶、碎石、不平整地面等场景下具备更强的通过性，腿部的独立屈伸能够主动适应地面高差。设计过程中需要重点核对腿部在极限抬腿高度时的运动包络，确认足端抬起后不会碰撞机身侧板，同时前后腿在交错迈步时相邻杆件不能发生空间干涉。机身宽度方向要为两侧腿部摆动留出间隙，

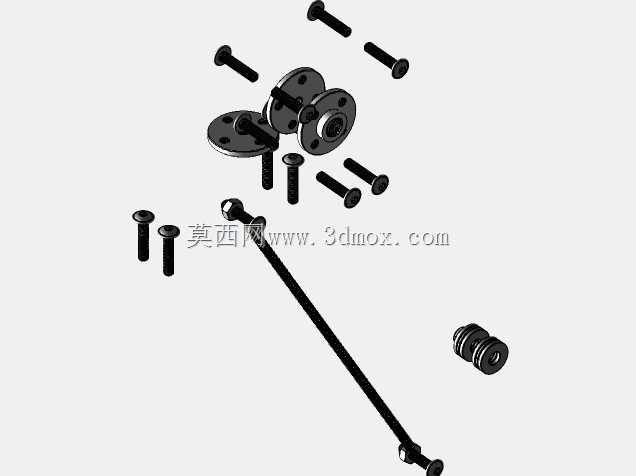

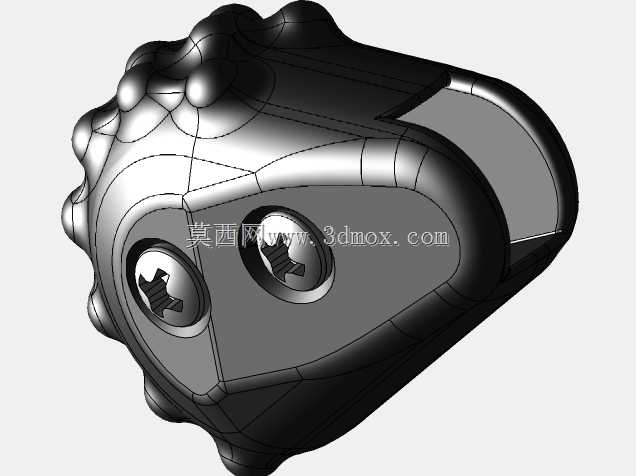

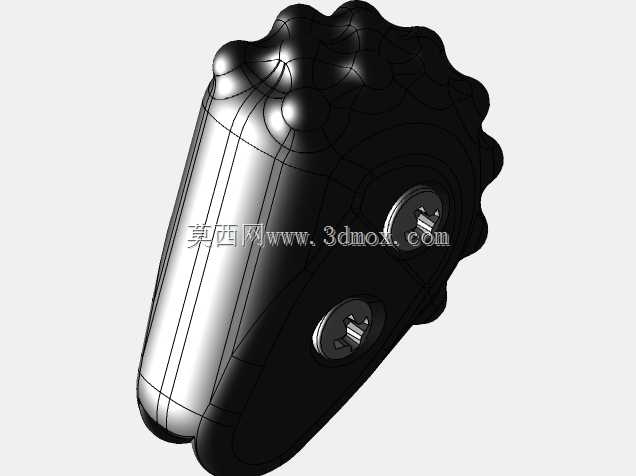

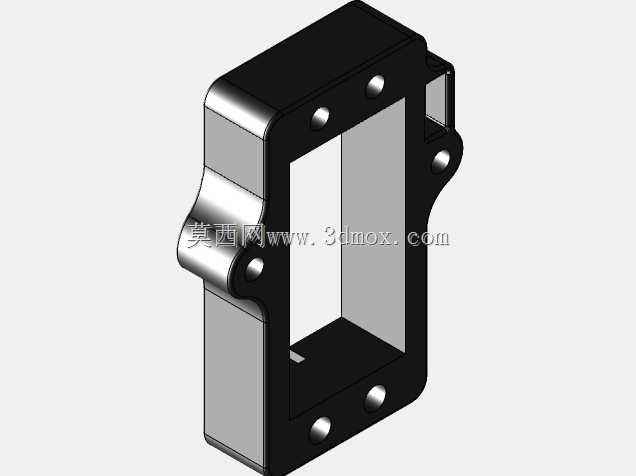

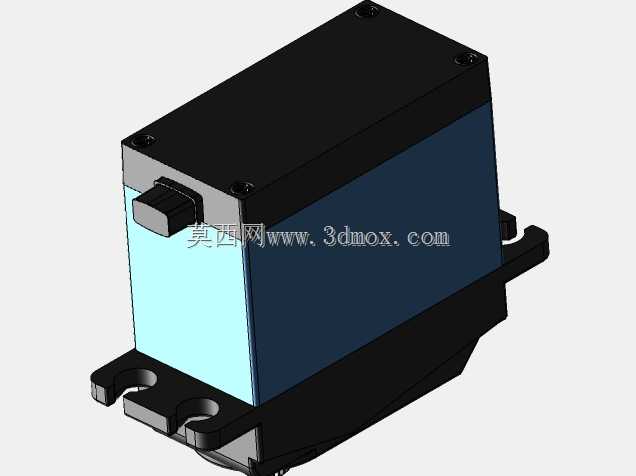

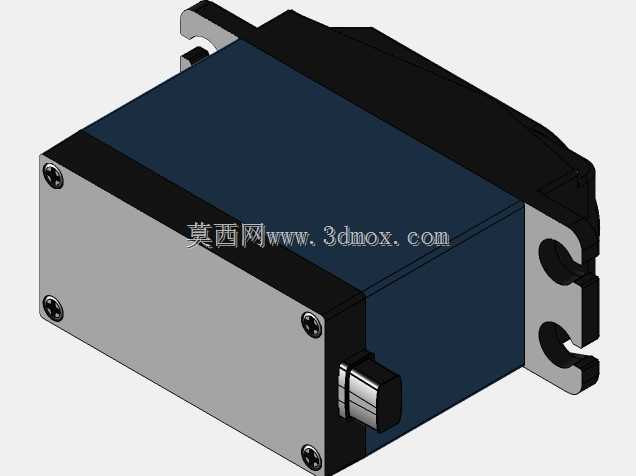

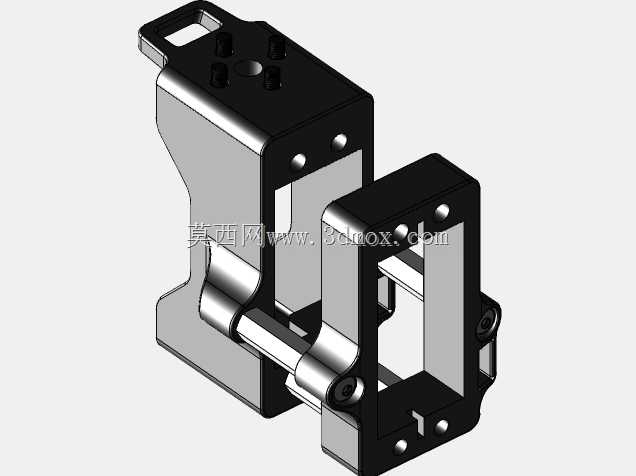

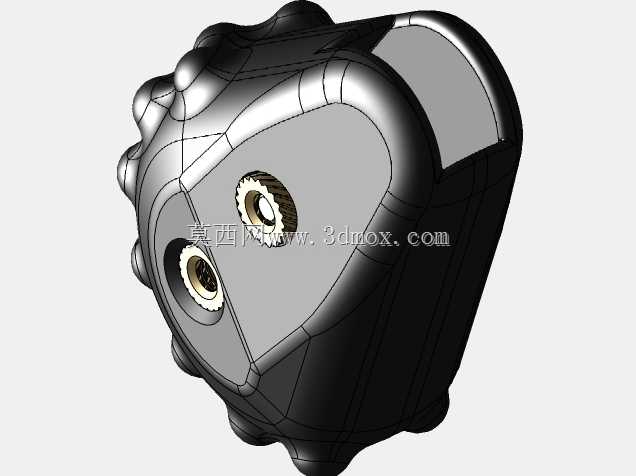

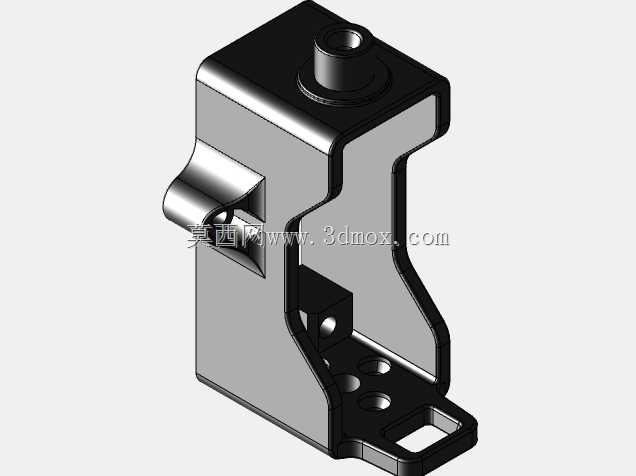

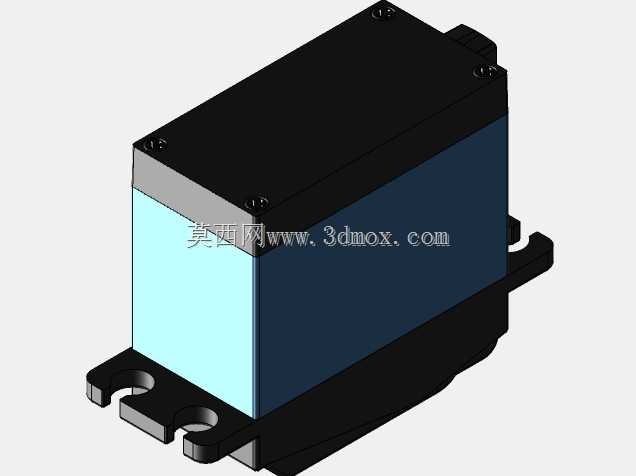

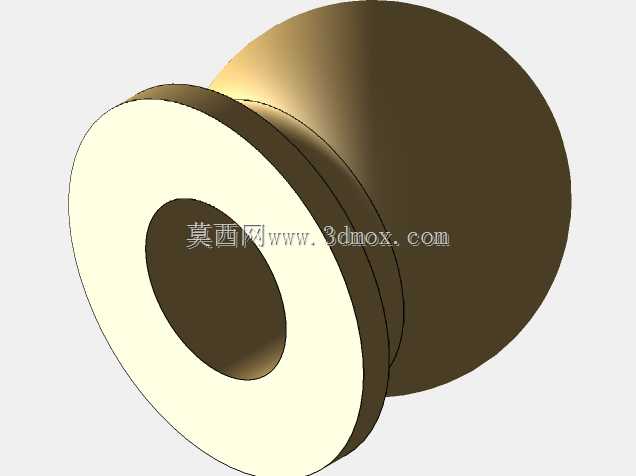

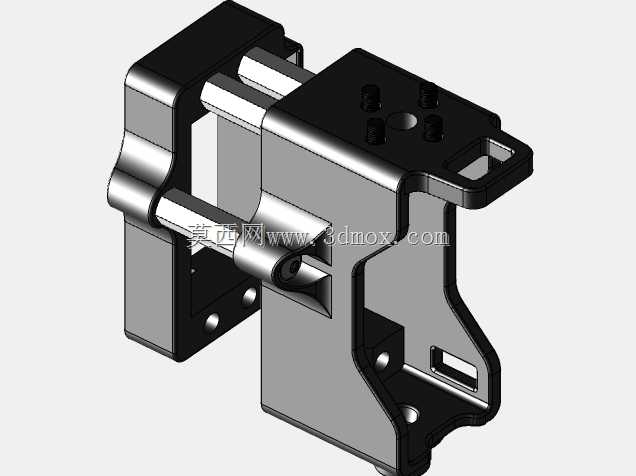

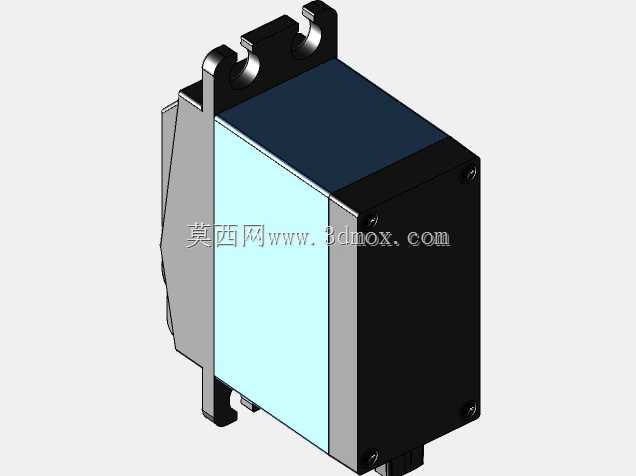

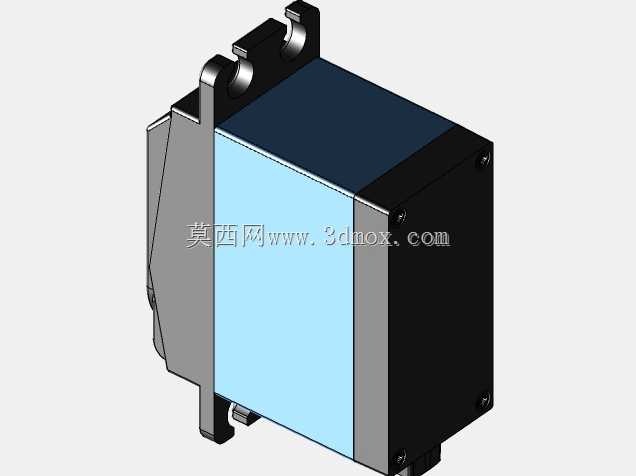

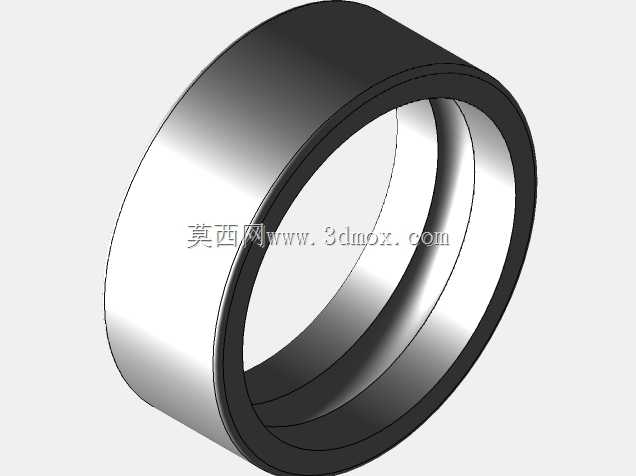

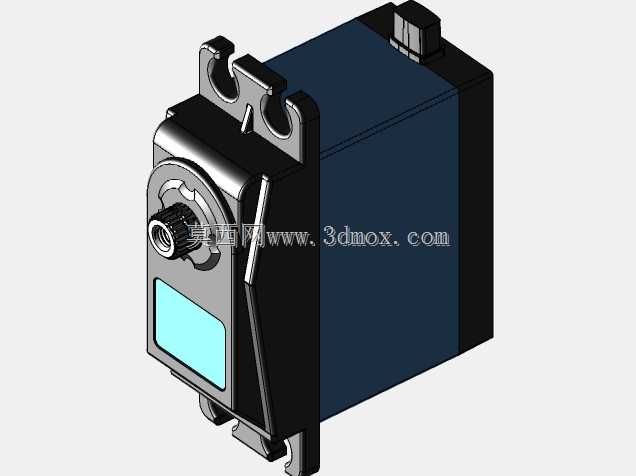

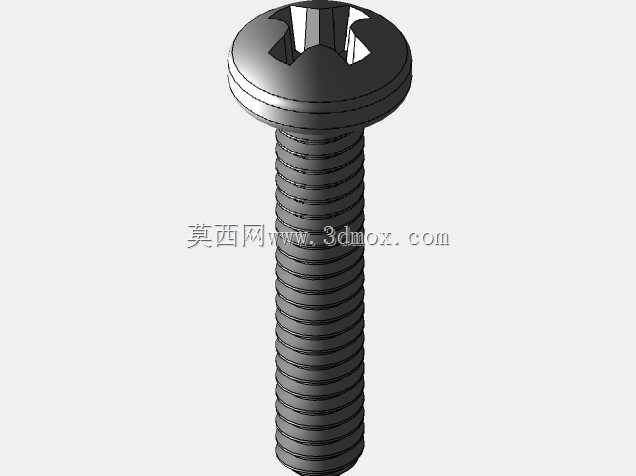

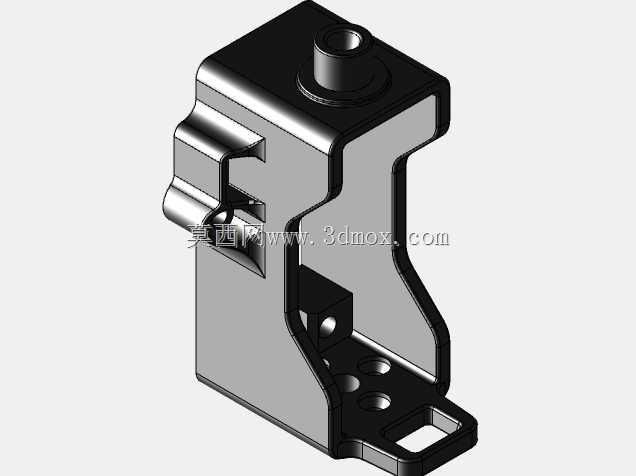

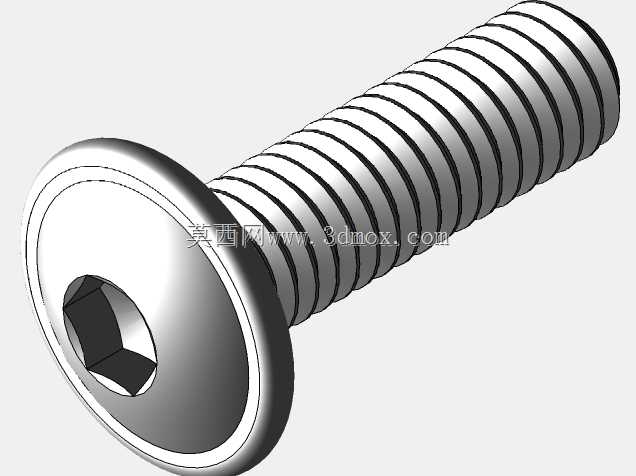

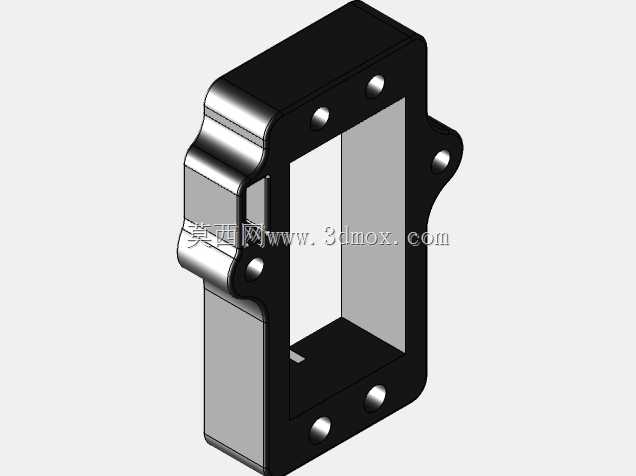

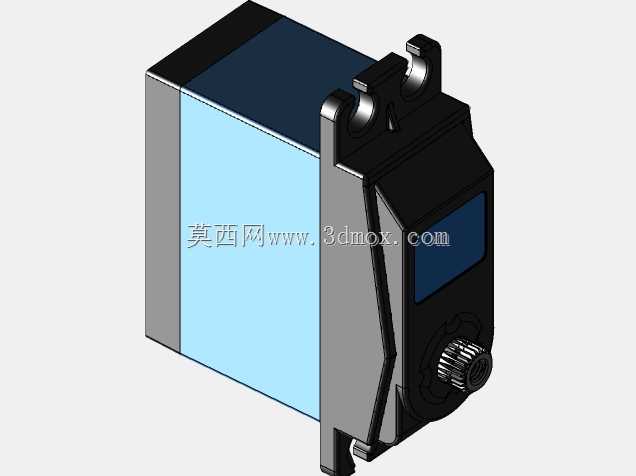

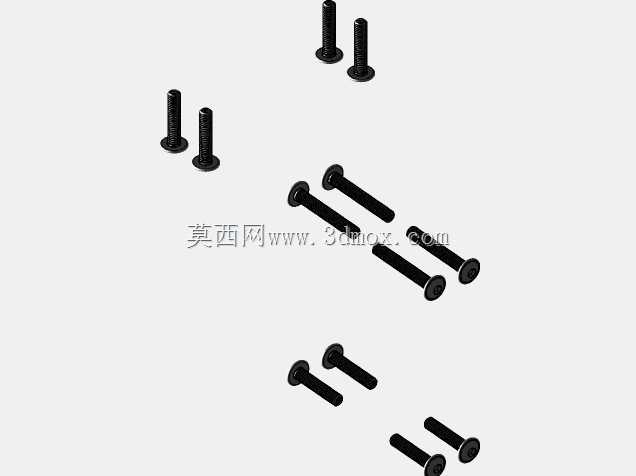

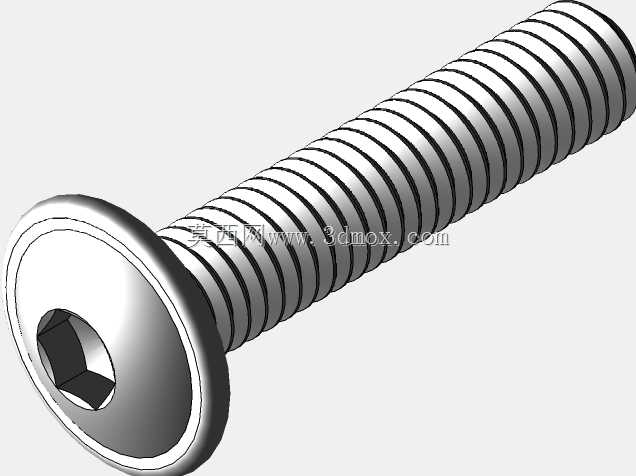

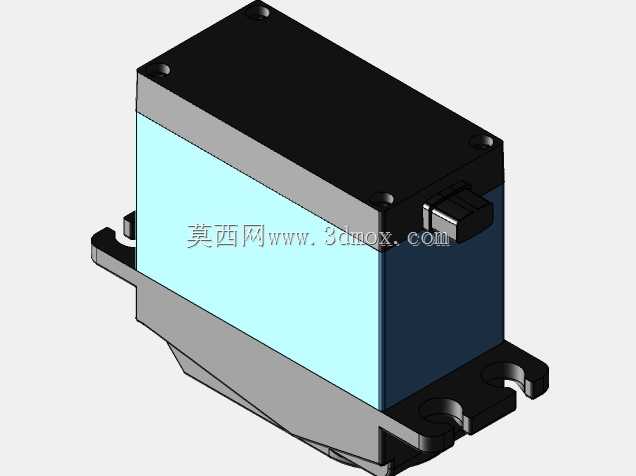

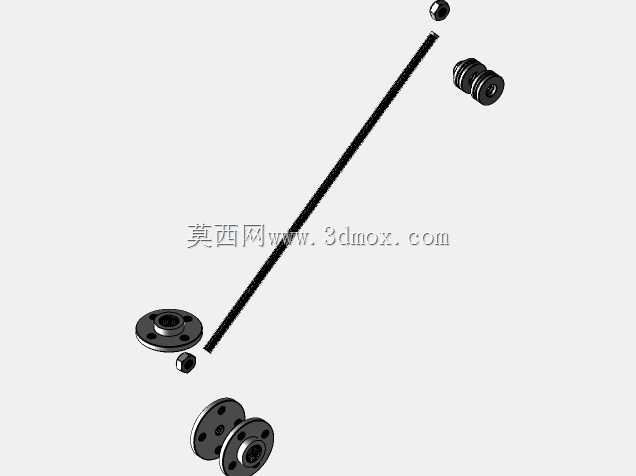

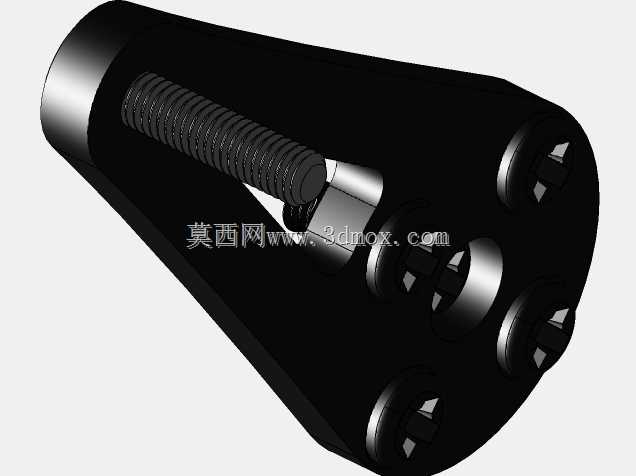

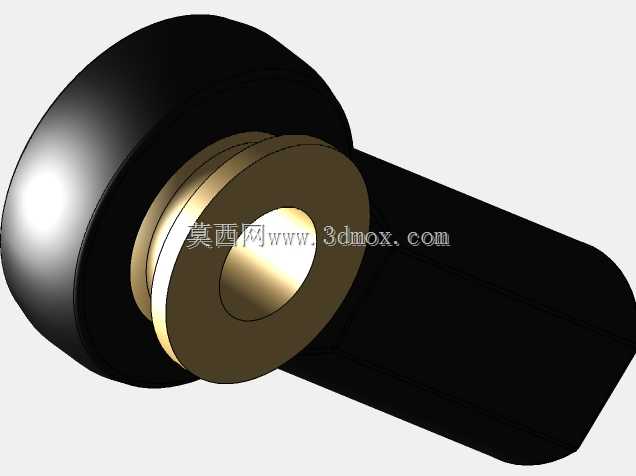

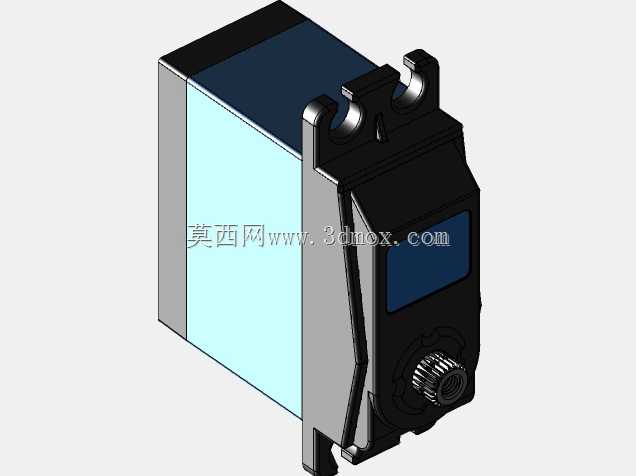

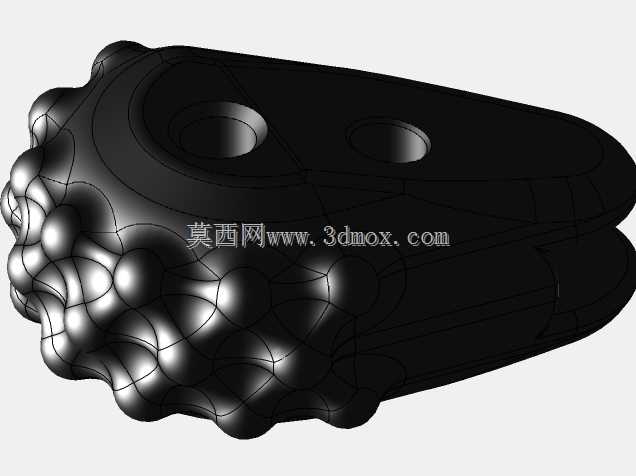

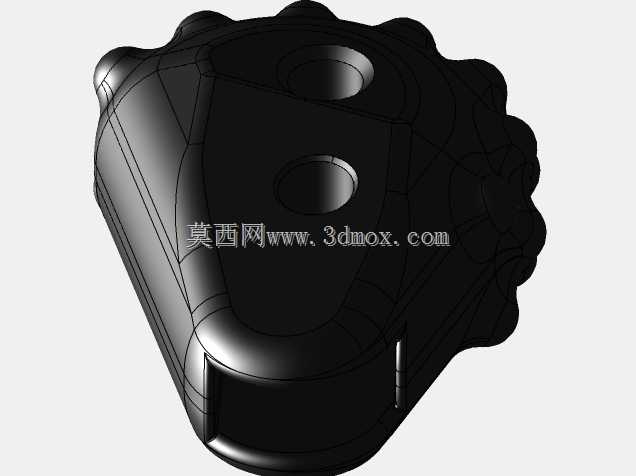

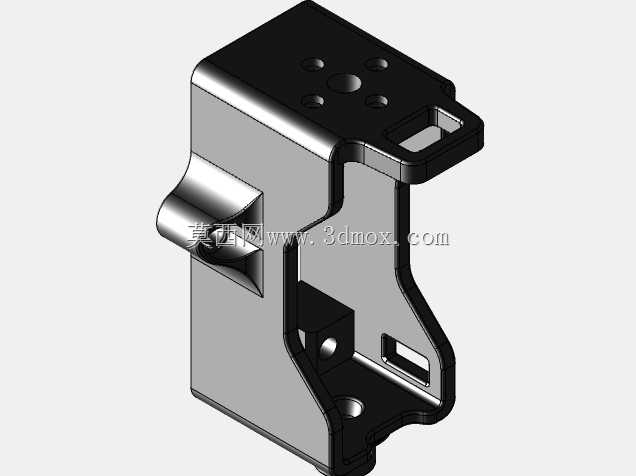

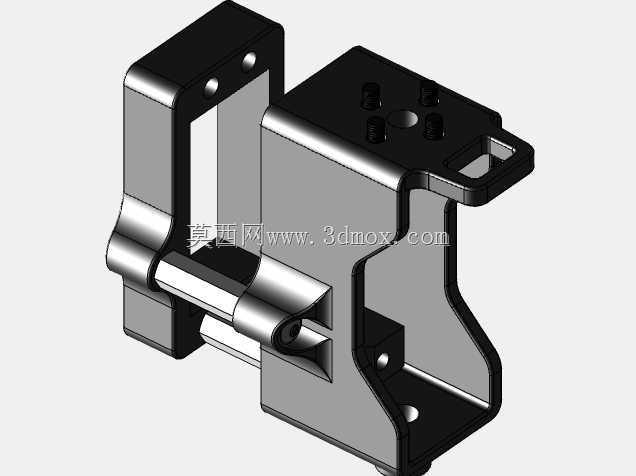

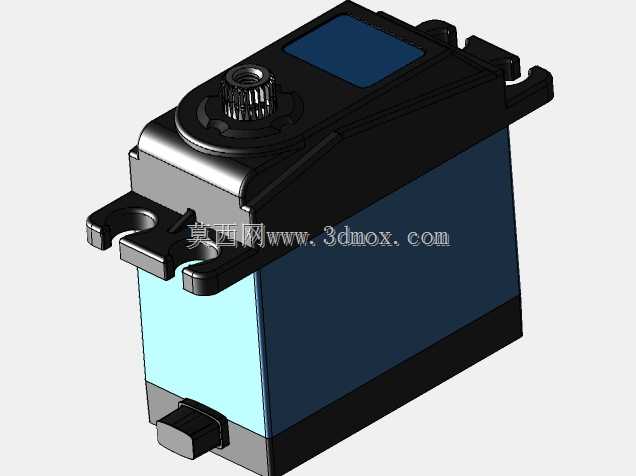

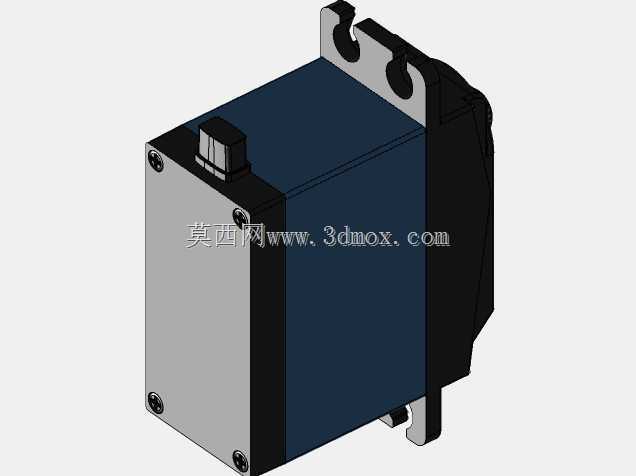

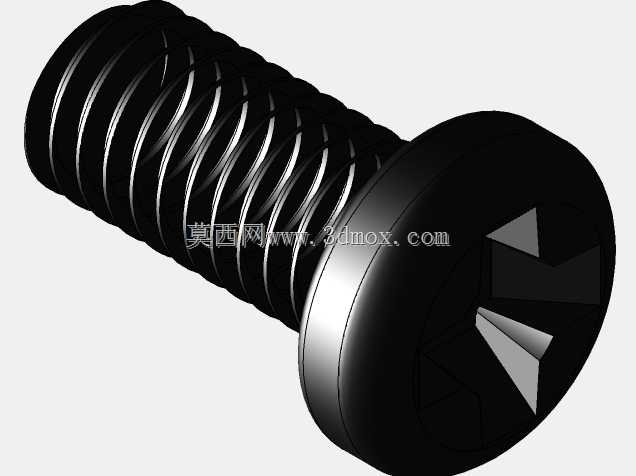

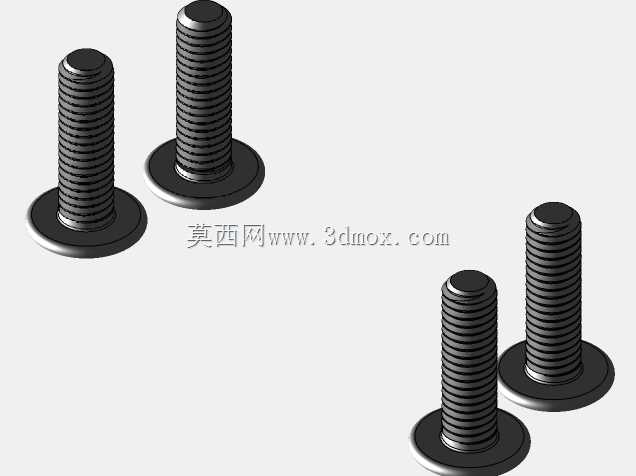

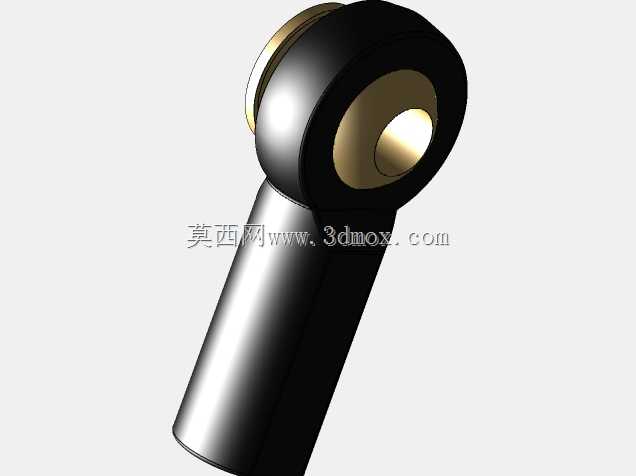

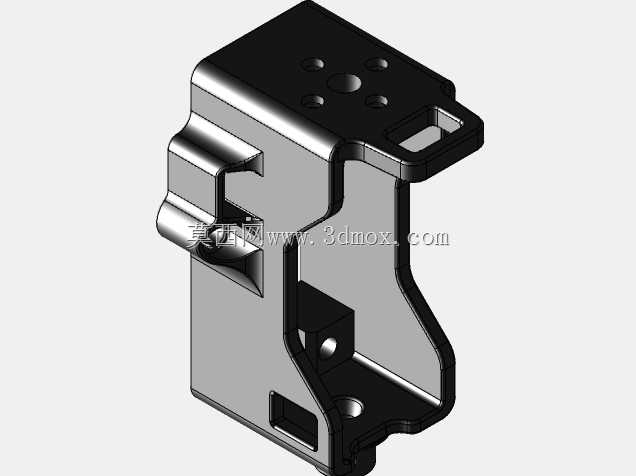

　　长度方向需保证前后腿关节在最大跨步时互不影响。足端位置可加装橡胶垫或缓冲件，用于吸收落地冲击，模型中足端结构保留了缓冲件的安装接口。驱动布置上，腿部关节的力矩需求与腿长、机身重量直接相关，结构件上的舵机安装位围绕标准小型舵机外形设计，安装耳片厚度与螺钉孔距满足反复拆装要求。机身内部走线空间沿框架内侧预留，减少线缆外露对腿部运动的干扰。整体装配关系按照机身框架、髋关节组件、大腿连杆、小腿连杆、足端部件的层级组织，各转动部位同轴度要求在建模时通过统一轴线约束保证。对于结构设计人员而言，该模型能够直观呈现四足机器人腿部连杆比例、关节配置与机身承载方式；对于选型人员，可据此评估驱动件数量、整机占地边界与运动空间需求；对于三维建模从业者，

　　连杆类零件、关节装配与运动干涉检查也是足式机器人设计中的典型练习内容。外形边界方面，整机呈低矮紧凑的四足布局，机身位于腿部上方，站立高度由腿部伸直程度决定，长宽尺寸以四条腿的支撑跨度为限，安装调试时需在机身四周预留腿部前后摆动与侧向调整的空间。
