十九寸汽车轮毂带制动盘总成结构

　　这套三维结构围绕乘用车十九寸轮端装配展开，主体包含多辐条轮毂、通风制动盘、制动卡钳、轮毂轴承安装面、轮辋外缘以及轮胎配合区域，适合在底盘制动方案校核、轮辋造型评审、转向节边界确认和零部件干涉分析中使用。轮端空间在整车设计中并不宽裕，轮毂既要承担轮胎安装和路面载荷传递，又要为制动盘、卡钳、轮毂轴承、防尘罩、轮速传感器及螺栓留出可靠间隙，因此建模时不能只关注外观辐条，还需要把制动件与轮辋内腔的相对位置完整表达出来。

　　从实际用途看，该结构可用于检查车辆在静态装配和转向跳动工况下的轮内包络。制动盘位于轮毂中心区域，卡钳布置在盘片外侧偏置位置，轮毂辐条从中心法兰向轮辋延伸，形成多条狭长通道。车辆行驶时，轮辋旋转带动气流穿过辐条间隙，气流掠过制动盘表面和卡钳壳体，可帮助制动摩擦产生的热量向外散出。设计中若辐条过密、卡钳距轮辐内壁过近，或者轮辋偏距选择不合理，就可能出现热空气滞留、拆装卡钳困难、平衡块贴装空间不足等问题。

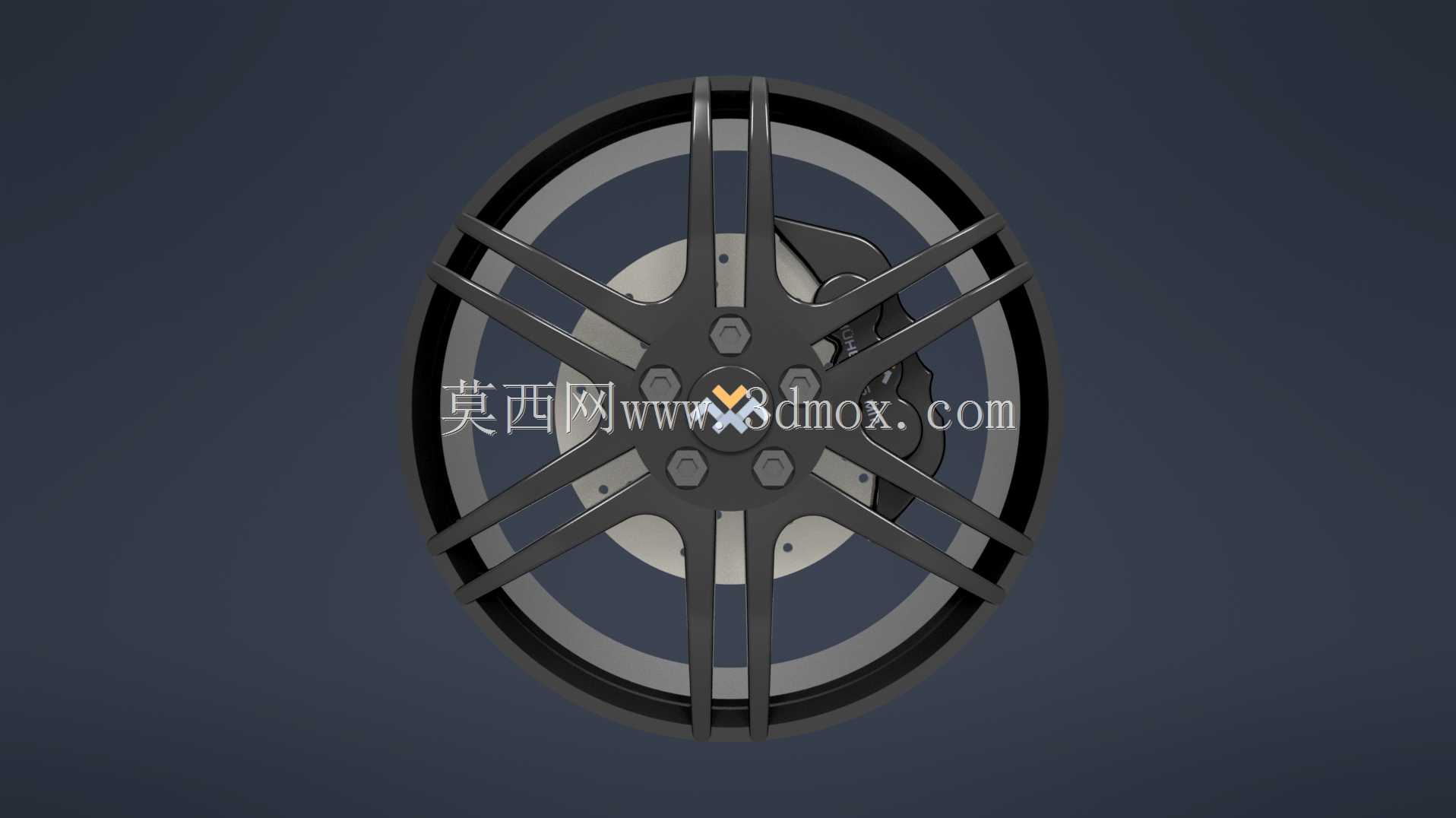

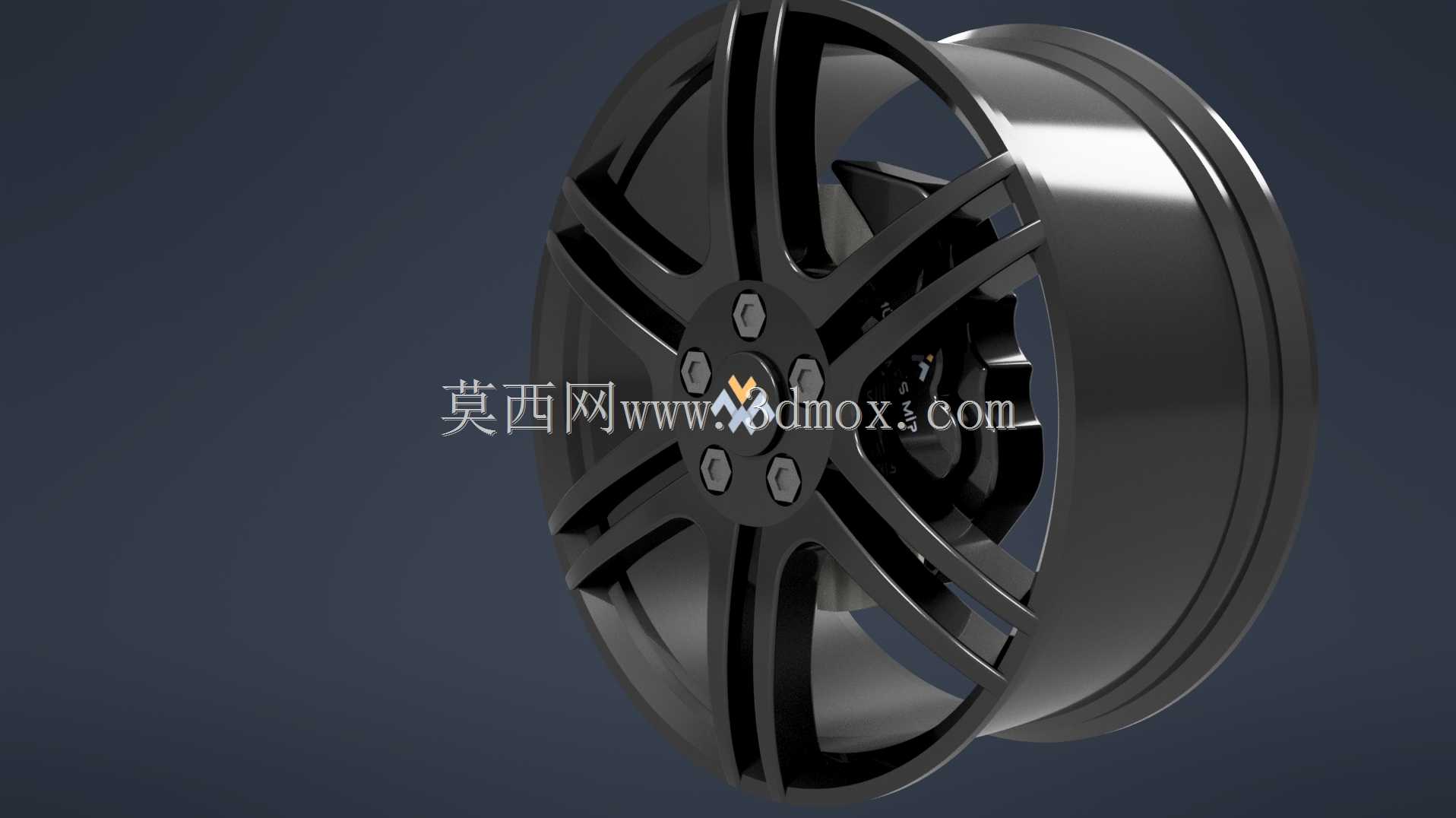

　　轮毂中心采用多螺栓孔布局，螺栓分布圆与轮毂轴承法兰对应，承担车轮与车轴之间的定位和夹紧。中心孔需要与轴头配合，保证车轮回转中心一致；螺栓孔周边保留足够承压面积，避免轮辐根部在预紧力和侧向力作用下出现应力集中。轮辐造型采用分叉式细长筋条，视觉上轻量化特征明显，但工程上不能无限减薄。筋条从中心座向轮辋过渡时，截面需要逐步展开，在螺母座附近形成局部加厚区域，使夹紧力能够沿辐条均匀传递到轮辋桶身。

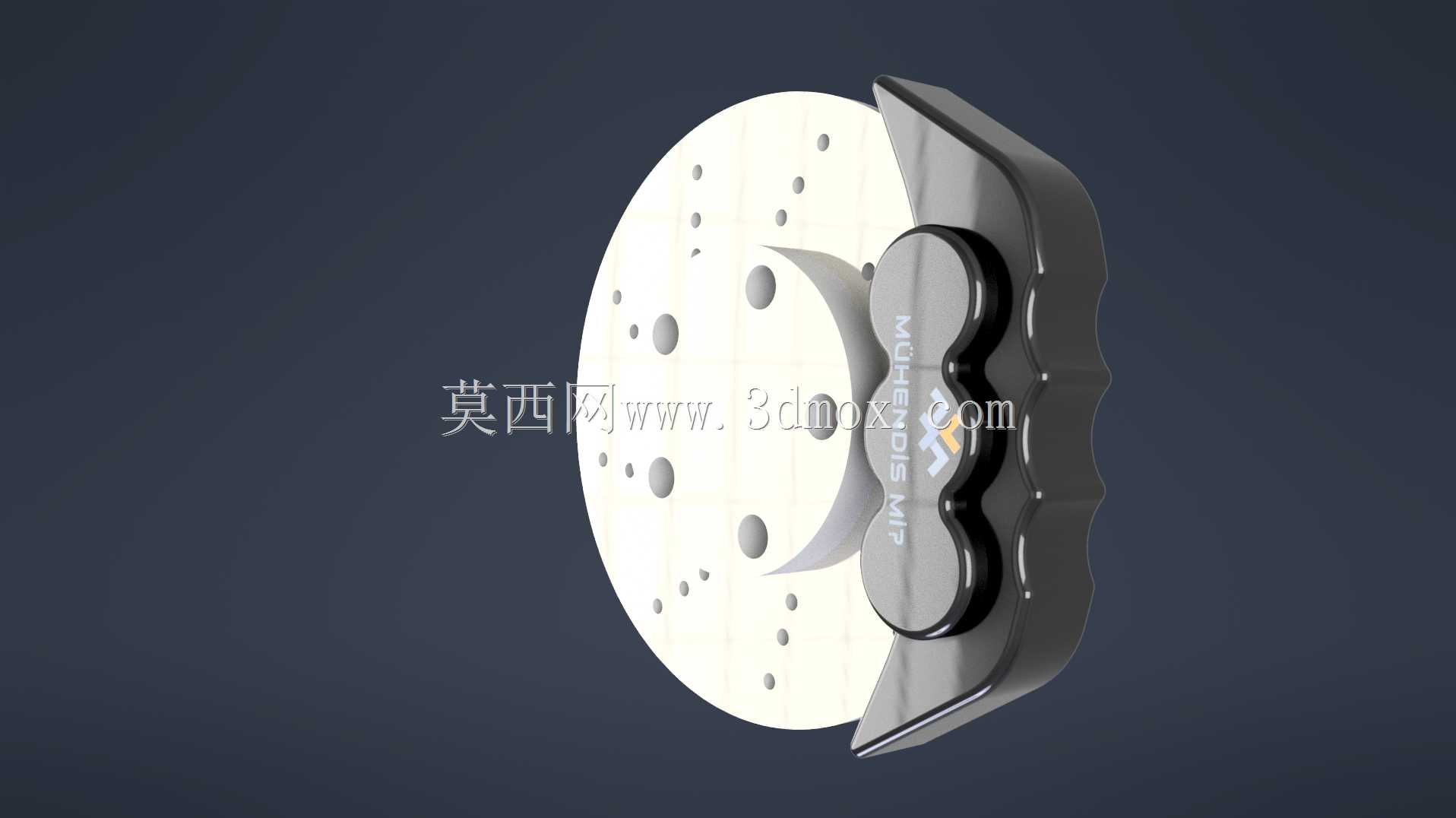

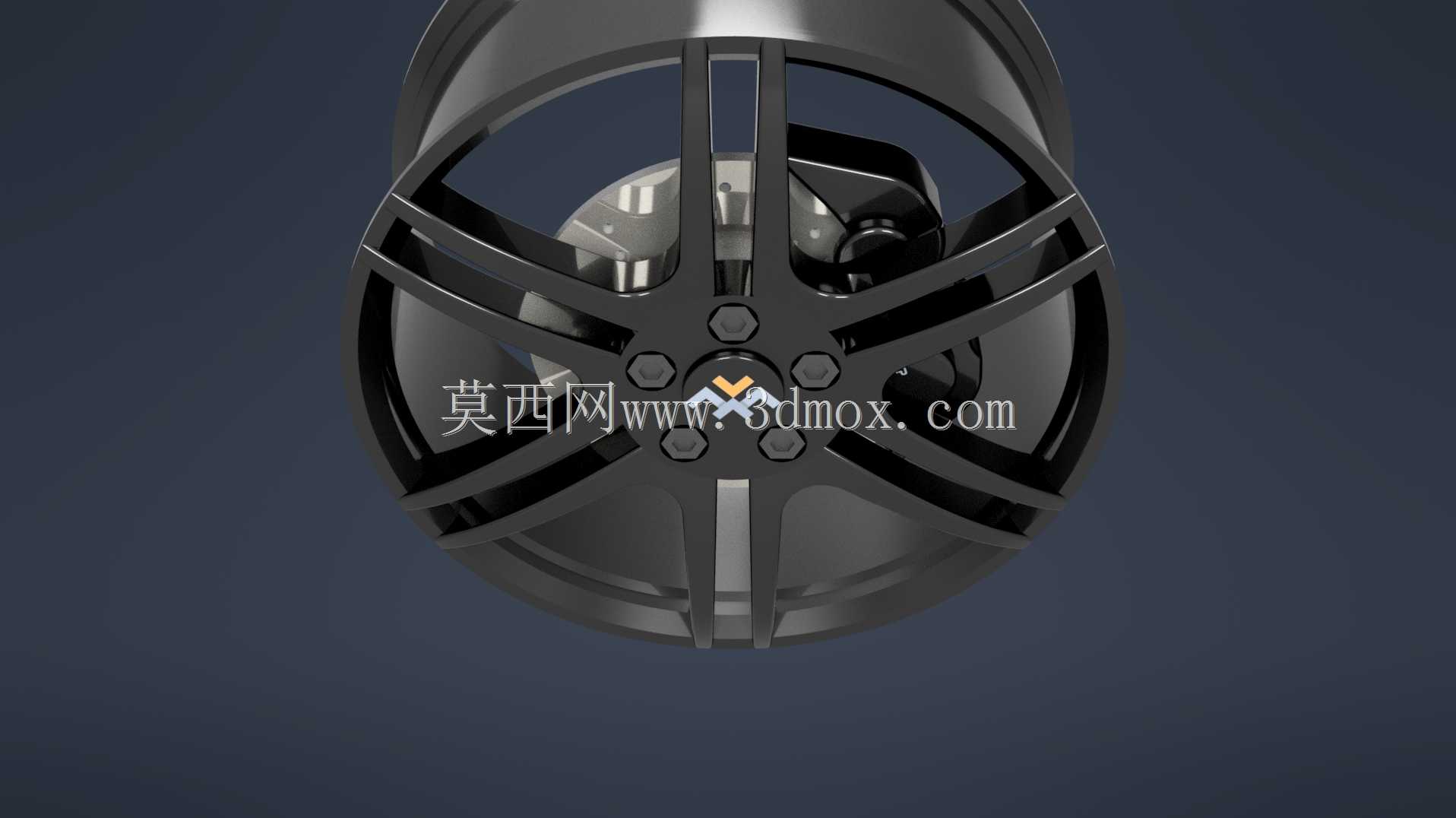

　　制动盘为盘式结构，摩擦面与卡钳刹车片相对。卡钳通过支架固定在转向节或后桥节臂上，制动时液压活塞推动刹车片夹紧盘体，将车轮转动能量转化为热耗散。三维结构中需要重点表达卡钳外形最高点、放气螺钉位置、油管接头方向以及刹车片磨损后的边界。轮毂装配后，卡钳与轮辐内表面之间应保留周向和径向安全间隙，既要避免车辆经过颠簸路面时因轮辋变形产生接触，也要考虑制动盘热膨胀和卡钳在制动力矩下的微小位移。

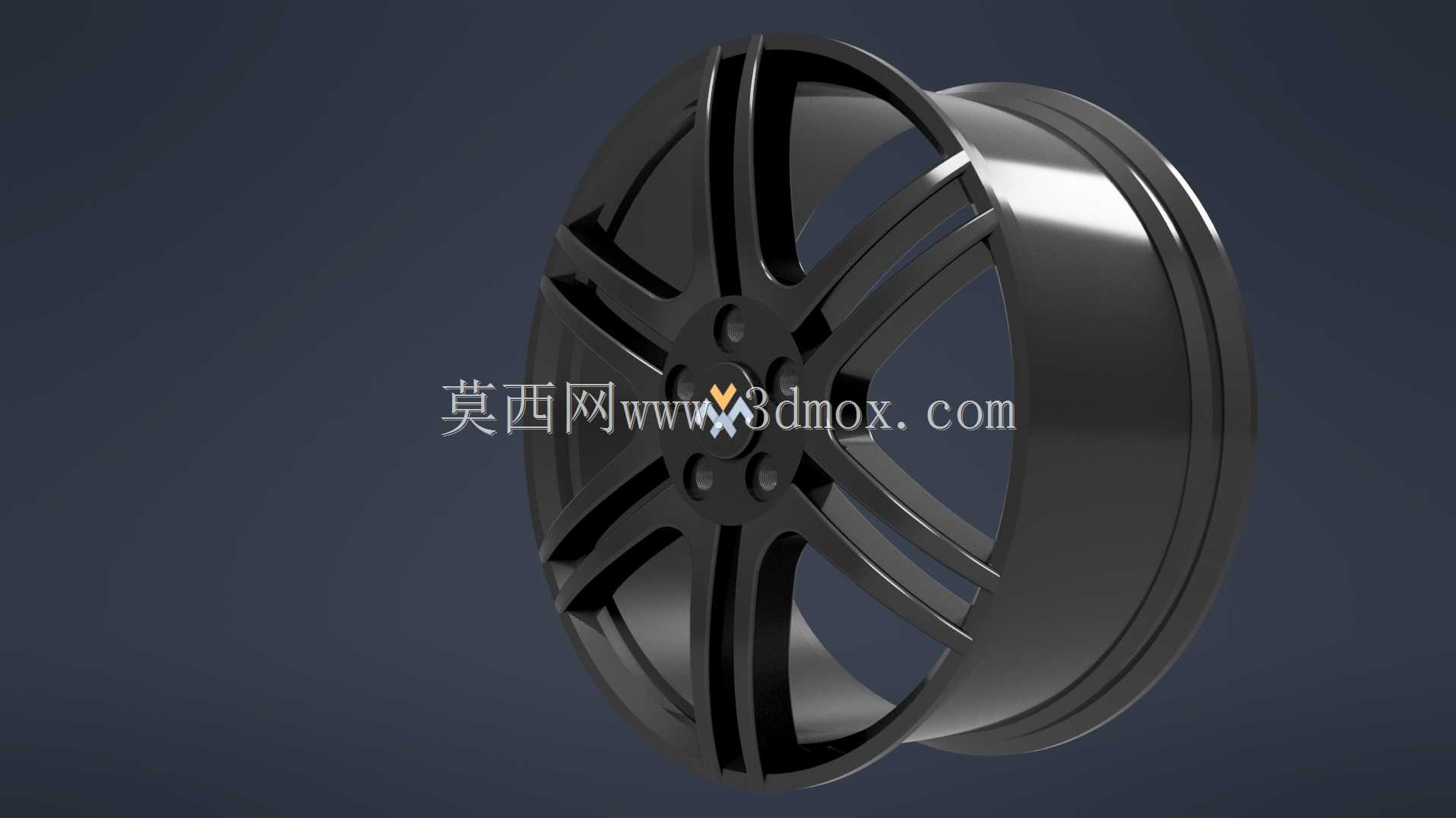

　　轮辋部分按十九寸规格建立，外缘具有胎圈座和凸缘结构，用于与轮胎胎圈配合。轮辋宽度、法兰高度和内侧桶身深度会直接影响轮胎安装、悬架偏距以及轮眉间隙。若该模型用于改装车轮方案评审，还需要结合整车轮心位置、减振器筒径、下摆臂球头位置和转向极限角度进行校核。轮辋内桶不能与减振器、卡钳或悬架拉杆发生干涉，外侧表面又不能超出翼子板边界，因此偏距和中心面位置是轮端设计的关键尺寸。

　　建模思路上，外观曲面与机械装配需要同步推进。轮辐可先依据中心法兰、螺栓孔和轮辋内圈建立骨架曲线，再通过拉伸、扫掠和圆角过渡形成连续筋条；制动盘则以回转体为基础，摩擦环、中心帽、安装孔和通风结构按同轴关系布置；卡钳按照活塞腔、摩擦片、支架和安装耳位分块建模，便于后续检查拆装路径。轮胎断面只保留与轮辋配合的主要轮廓，即可满足轮端包络和展示需求。

　　在尺寸边界方面，轮心到轮辋外缘的半径决定十九寸车轮的基本外形，轮辋宽度影响轮胎侧壁支撑，中心孔和螺栓孔决定与车轴的装配关系。制动盘外径必须小于轮辋内通过直径，卡钳最外点与轮辐内壁需保留周向避让空间，轮毂背面与制动盘、轴头之间也要留出台阶和沉孔。螺母座表面应与螺栓轴线垂直，孔位周围避免尖锐转角，轮辐与轮辋交接处采用连续圆角，以降低铸造或锻造过程中的应力集中。

　　该结构还可用于制动热管理分析前处理。轮辐开口面积、开口角度和卡钳朝向会影响进风量，盘式制动器在连续制动后温度升高，若气流不能顺利进入轮内，制动盘热衰退和刹车片磨损都会加剧。通过三维断面可以观察气流从车辆前方进入轮拱、穿过辐条、扫过制动盘表面并从后侧排出的路径，为调整辐条角度、增加导风通道或优化卡钳位置提供依据。

　　对于结构设计人员，该模型的价值在于把造型件和安全件放在同一轮端坐标系中审视。轮毂不是独立装饰件，制动卡钳也不是简单附加件，二者与轮胎、悬架、转向节和轮毂轴承共同构成受载、散热、装配和维护共同约束的系统。评审时应同时关注螺栓拆装空间、刹车片更换可达性、动平衡块布置、轮胎拆装时卡钳是否妨碍操作，以及极限转向和悬架跳动时的最小间隙。通过完整三维结构，可以在实物试制前发现轮内空间冲突，减少后期因偏距、卡钳外形或辐条厚度不合理造成的返工。
