ABB EmaxX1塑壳断路器开关三维设计

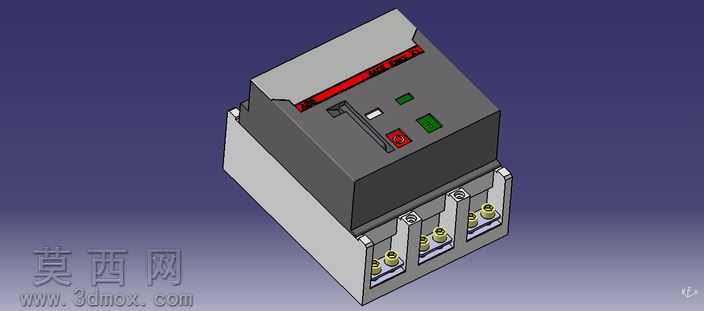

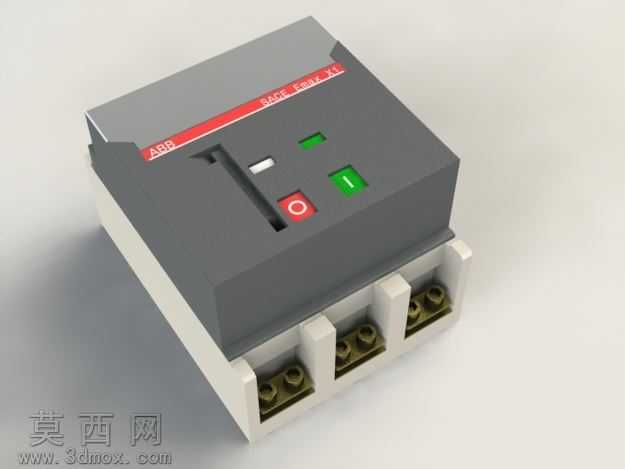

本作品为ABB EmaxX1系列塑壳断路器的精细化三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款断路器的外观形态与结构细节。建模阶段首先梳理产品的层级结构，将整体拆分为上盖壳体、操作机构面板、接线端子基座、功能按键、标识饰条五个核心模块，通过草图绘制、特征拉伸、倒角拔模等基础操作搭建整体轮廓，针对壳体表面的细微弧度、按键的凹凸造型、接线端子的铜件结构进行精细化特征处理，确保每一处结构都与实物保持一致。材质渲染阶段针对不同部件匹配对应材质属性：上盖主体采用哑光深灰工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感，避免过度反光带来的失真；底部接线基座采用米白色阻燃工程塑料材质，适当调整漫反射参数体现材质的厚重感；操作按键区分绿色合闸按键、红色分闸按键的色彩差异，按键表面做轻微高光处理模拟实体按键的触感；接线端子内部的铜制接线柱赋予黄铜金属材质，调整金属度与反射参数还原铜件的金属光泽；正面红色标识条做亮面红漆质感，表面印刷ABB品牌标识与产品型号字样，还原产品出厂的标识细节。结构设计上完整还原了三极接线位的布局，每个接线位的压线螺丝结构、隔筋挡板都做了等比例复刻，操作手柄的槽位、状态指示窗口的结构也完全参照实物设计，模型整体装配逻辑符合真实断路器的组装顺序，各部件之间无干涉错位，可用于配电场景的装配模拟、产品展示、教学演示等用途。建模过程中兼顾了模型的细节度与轻量化需求，在保证外观结构完整还原的前提下优化特征数量，避免冗余面数导致的文件过大问题，渲染阶段采用柔和的工作室打光方案，多角度呈现产品的材质质感与结构细节，让三维模型能够直观展现实体产品的外观特征与结构特点，可用于电气设计方案的配套展示、产品宣传素材制作、低压电器教学演示等多个场景。
