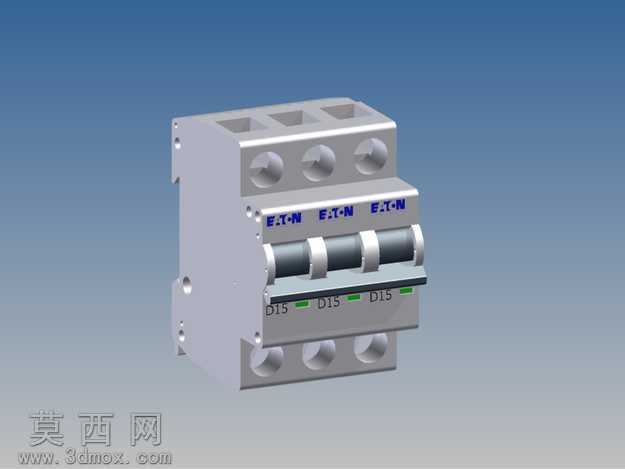

伊顿三极15安DIN导轨式断路器三维设计

本模型为三极DIN铁路装载15安培断路器的三维数字化设计成果，建模过程严格遵循工业低压电器的真实尺寸规范与结构逻辑，依托三维参数化建模技术完成全特征构建。建模初期先梳理断路器的整体装配层级，将模型拆分为基座壳体、操作手柄、接线端子、极间分隔结构、品牌标识区五大核心模块，各模块间采用贴合实际装配的约束关系进行定位，确保整体结构的装配合理性。壳体部分采用实体拉伸结合倒角、拔模特征完成建模，还原了DIN导轨安装式断路器的标准安装卡扣结构，上下两端的接线端子区域精准还原了圆形接线孔位、端子紧固结构的细节，每个极位的端子独立分隔，符合三极断路器的电气安全间距要求。操作手柄区域采用曲面建模结合阵列特征完成三个极位的手柄构建，手柄表面的防滑纹理、分合闸指示标识都通过贴图与凹凸特征实现还原，手柄与壳体的衔接处预留了符合实际运动逻辑的间隙结构，可直观展示断路器的操作动作空间。品牌标识区域通过表面蚀刻特征还原了伊顿品牌字样与D15额定电流标识，绿色的分合闸指示条采用独立的材质分区设置，与周边灰色壳体形成清晰的视觉区分。材质渲染阶段，壳体部分采用哑光浅灰色工程塑料材质，还原断路器常用的阻燃PA66材质质感，手柄部分采用深灰色耐磨塑料材质，金属接线端子部分采用镀锌金属材质，带有轻微的金属反光质感，标识区域采用丝印质感的深色与绿色材质，整体渲染效果贴近真实工业产品的视觉表现。设计过程中充分考虑铁路场景的使用需求，整体结构紧凑规整，符合DIN导轨安装的标准尺寸规范，三个极位的结构完全对称，既保证了电气性能的一致性，也降低了建模过程中的重复工作量，各部件的壁厚、加强筋结构都参考真实断路器的结构进行设计，确保模型不仅具备外观展示效果，也可用于后续的装配模拟、安装场景适配等工程应用场景，完整还原了该款小型断路器的工业设计细节与结构特征。
