经典碰撞演示牛顿摇篮三维结构设计

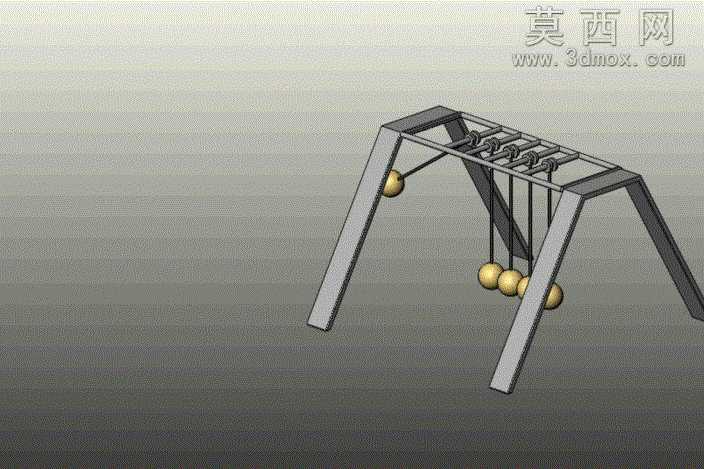

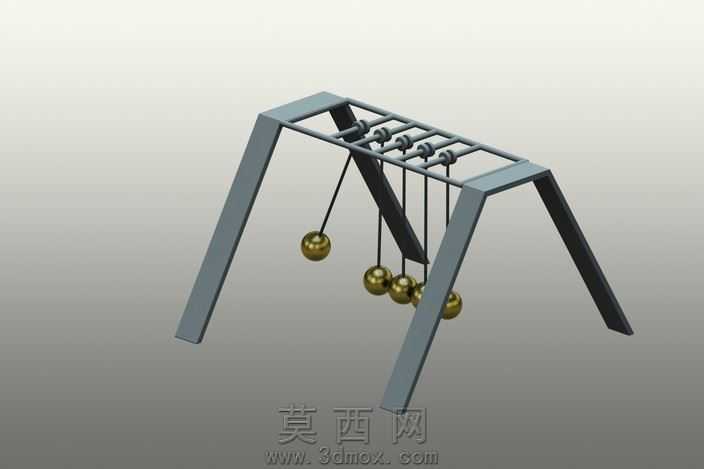

本作品为经典力学演示装置牛顿摇篮的三维建模成果，建模过程中严格遵循实物结构比例开展设计，首先完成整体支撑框架的搭建：采用对称式斜支腿结构搭配顶部横梁框架，框架杆件统一选用矩形截面型材，在建模阶段通过参数化草图绘制截面轮廓后，沿路径拉伸生成实体，对支腿与横梁的衔接处做了圆角过渡处理，避免尖锐棱角带来的视觉突兀感，同时还原了实物框架的稳定支撑特性，确保整体结构的力学合理性。顶部横梁下方依次排布五组独立的悬挂组件，每组组件包含吊线固定座、柔性吊线与金属摆球三个部分：吊线固定座通过凸台特征与横梁底面精准定位，保证每组悬挂点的间距完全相等；吊线采用等长参数设置，建模时通过扫掠特征生成纤细的线体结构，确保所有摆球自然下垂时球心处于同一水平高度，相邻摆球的球面刚好贴合无间隙；摆球统一采用等直径的球体建模，球心与吊线的端点完全重合，保证摆动过程中摆球的运动轨迹为标准圆弧。材质与渲染环节，支撑框架选用哑光银灰色金属材质，调整材质粗糙度参数模拟磨砂金属的质感，避免过度反光干扰结构展示；摆球选用高抛光黄铜材质，调高材质的反射率与光泽度参数，还原金属摆球的亮面质感，同时在场景中添加柔和的环境光与定向补光，让摆球表面呈现自然的高光过渡，吊线则选用深黑色哑光材质，与金属部件形成清晰的视觉区分。动画仿真环节，将重力参数纳入仿真环境，对所有摆球之间的接触对设置统一的恢复系数，模拟完全弹性碰撞的物理效果，确保拉起一侧摆球释放后，动量能够通过中间静止摆球依次传递，最终让另一侧对应数量的摆球弹起，精准还原牛顿摇篮的动量守恒与能量传递演示效果。整体建模过程中对所有装配配合做了精准约束，吊线与固定座、摆球的连接位置添加了同轴与重合配合，框架各杆件之间添加了贴合与锁定配合，确保整个装配体不存在过约束或欠约束问题，既可以用于物理教学演示场景的可视化展示，也可作为小型趣味摆件的结构设计参考。
