扩产氨冷水机组管路系统三维设计

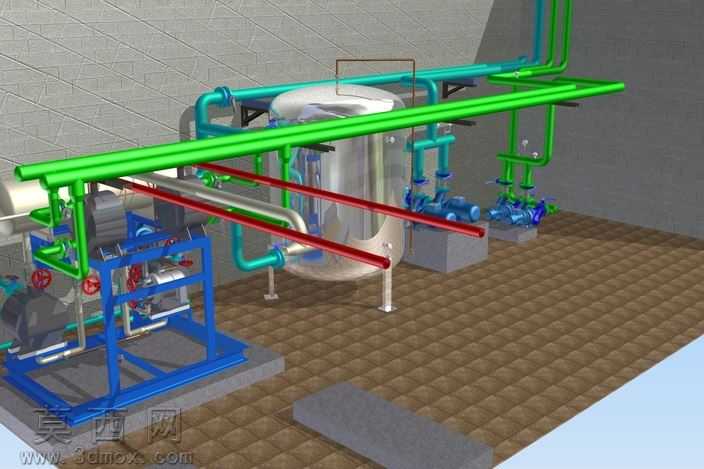

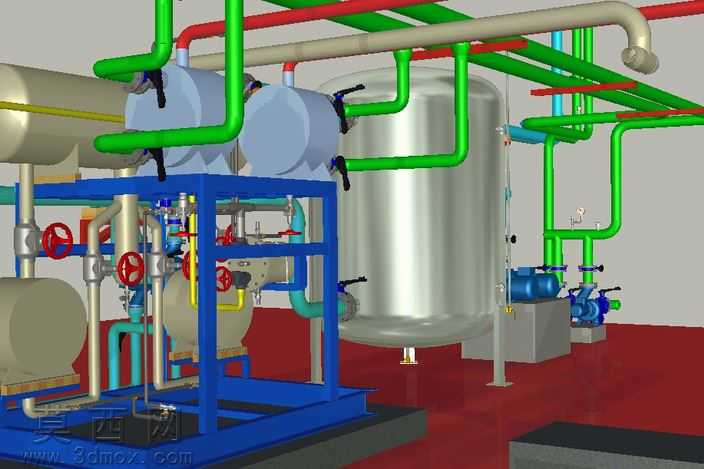

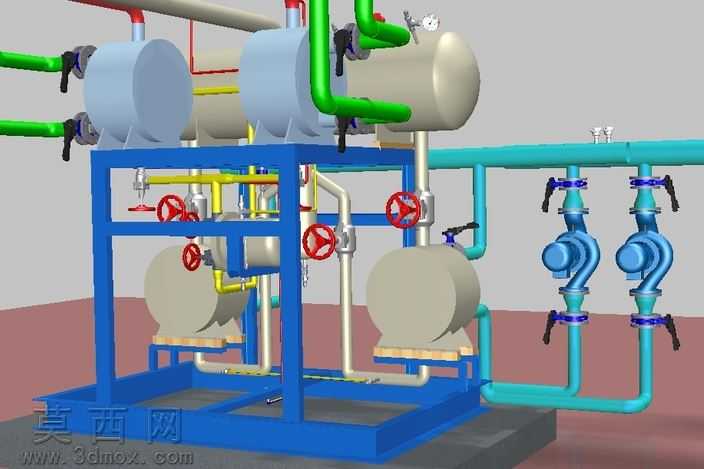

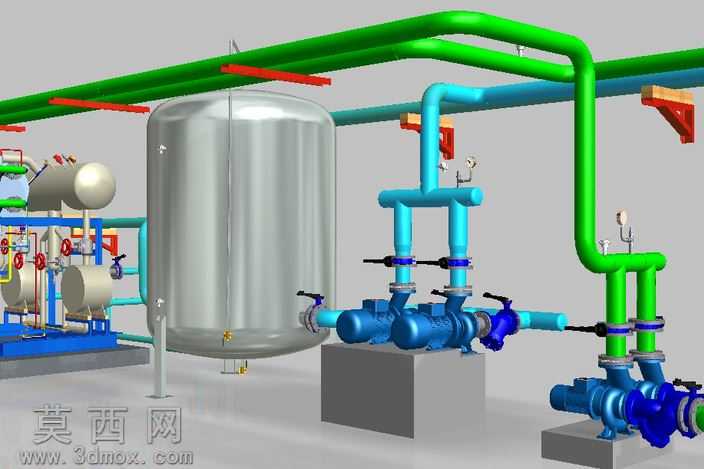

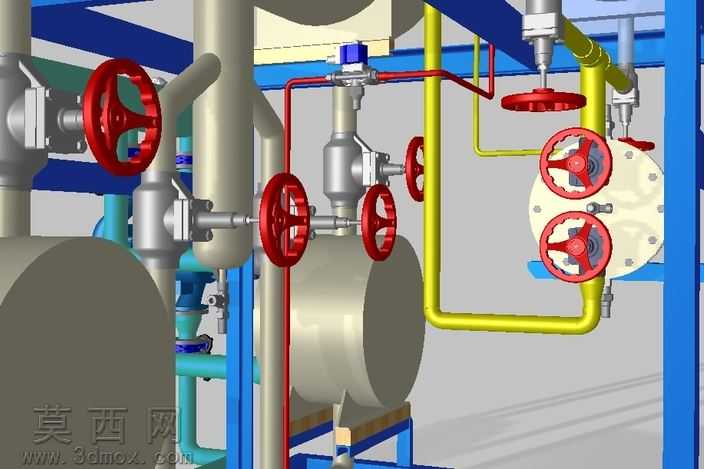

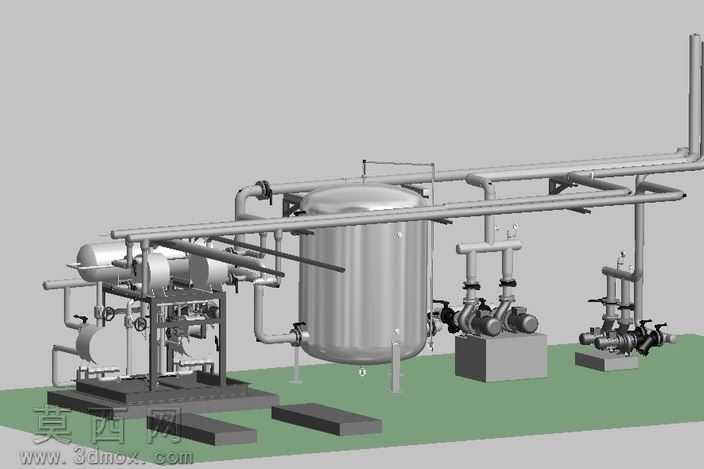

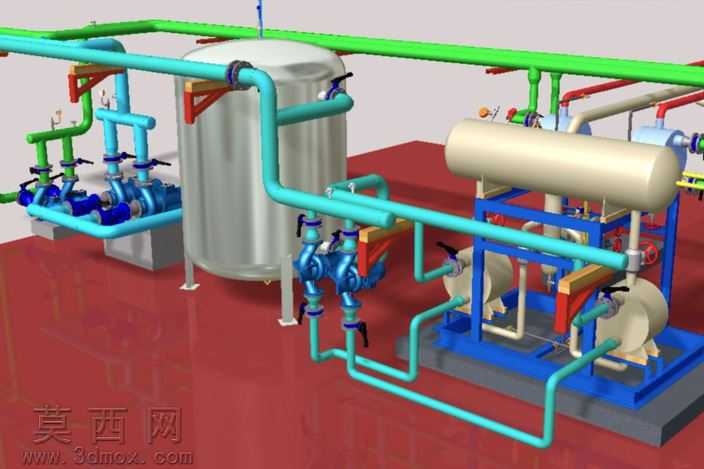

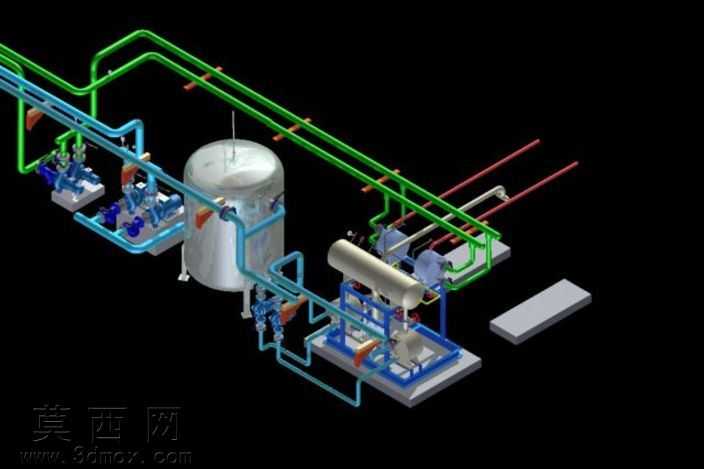

本作品为扩产配套氨冷水机组的完整三维设计模型，采用三维参数化建模方式完成全系统搭建，整体围绕乙二醇溶液制冷循环的工艺需求展开设计。建模过程中首先完成核心承压储液罐体的构建，严格按照压力容器设计规范还原罐体的筒身、封头、支腿以及各接口法兰的结构尺寸，罐体表面赋予哑光不锈钢材质，还原工业现场大型储液设备的真实质感，同时对罐体上的液位检测口、排污口、介质进出口等附属接口做了精细化建模，保证各接口位置与管路对接的精度匹配。管路系统部分按照工艺流向完成不同管径管道的排布，其中大管径绿色管道为高压气态冷媒输送管路，中等管径蓝色管道为低温乙二醇溶液输送管路，建模时严格遵循工业管路设计规范，合理设置弯头曲率半径、管道支吊架的安装位置，红色支吊架构件赋予碳钢防锈漆材质，还原现场管路固定结构的真实形态，同时对管道上的法兰连接段、密封垫片、紧固螺栓组都做了细节还原，避免管路模型出现结构缺失。动力输送部分采用卧式离心泵作为冷媒与载冷剂的循环动力，建模时还原了泵体的蜗壳结构、叶轮腔室、进出口法兰、联轴器以及配套的电机安装底座，泵体采用蓝色工业漆材质，底座采用灰色混凝土质感材质，清晰区分不同构件的材质属性，同时对泵组前后的控制阀门、止回阀、压力表接口等附属构件做了精准排布，保证阀门操作空间符合工业现场的安全操作要求。整体模型在渲染阶段采用工业厂房内的漫射光照环境，调整不同材质的反光度与粗糙度参数，让不锈钢罐体的金属反光、管道漆面的哑光质感、泵体的铸造质感都得到真实呈现。设计过程中充分考虑扩产场景下的制冷能力匹配，整套系统可实现35%体积占比的乙二醇溶液在-10℃工况下达到580千瓦的冷却能力，管路排布预留了后续扩能的接口余量，操作控制点位的设置充分兼顾日常巡检、阀门操作、设备检修的空间需求，各构件之间的装配关系完全符合实际工业安装逻辑，可直接用于制冷系统的方案展示、安装指导以及工艺优化验证。
