机床加工用直线进给式气动夹紧定位组件

　　这款夹紧定位组件主要面向CA6140等普通车床的工序改造场景，在小批量轴类、套类零件的二次装夹工序中，可替代传统手动压板实现快速定位夹紧，减少装夹辅助时间。组件整体采用立式安装布局，底部的T型安装支脚可直接嵌入机床工作台的标准T型槽内，支脚侧面预留的锁紧孔位可配合T型螺栓实现快速固定，安装时无需对工作台面进行二次加工，适配现有普通车床的工作台安装边界，支脚的竖直段长度经过校核，安装后组件的工作面高度与车床卡盘中心高保持一致，避免装夹后零件出现同轴度偏差。

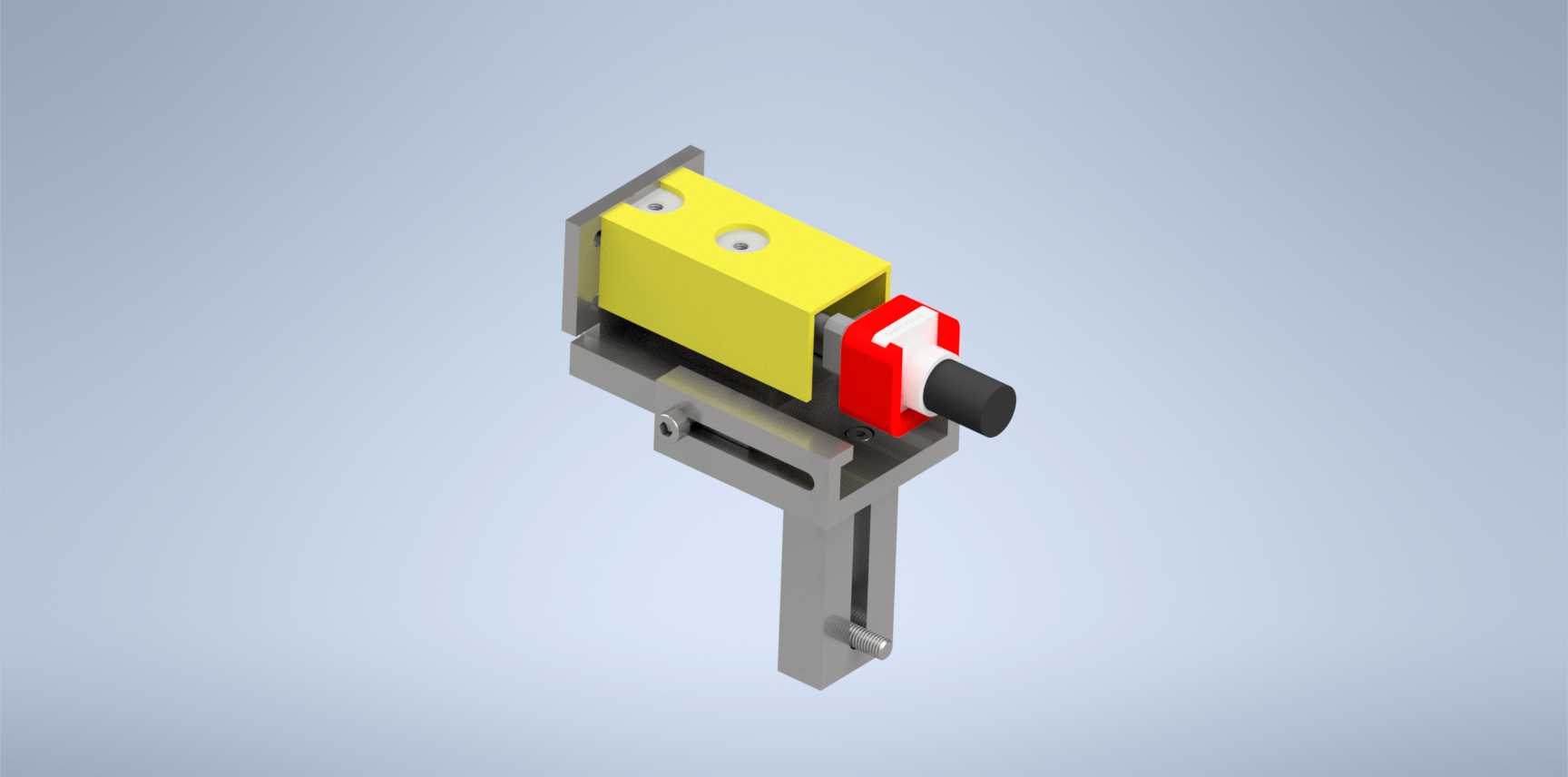

　　组件的核心执行部分采用模块化设计，上部的黄色壳体为气缸安装腔体，内部集成了单作用活塞式气缸，气缸的活塞杆前端连接红色的夹紧压块，压块的工作面做了防滑齿纹处理，夹紧时可避免零件出现轴向窜动，压块与活塞杆之间采用快拆式连接结构，更换不同规格的压块即可适配不同直径的轴类零件，无需拆解整个气缸腔体。气缸的进气口设置在壳体尾部，采用标准快插接头接口，可直接连接车间现有压缩空气管路，工作压力适配常规0.4-0.6MPa的车间气源压力范围，无需额外配置增压装置。

　　组件中部的滑动导轨部分采用矩形导轨结构，导轨面做了淬火处理，表面硬度达到HRC45-50，可承受夹紧时的侧向载荷，避免长期使用后出现导轨磨损导致的夹紧精度下降。导轨的行程经过限位设计，最大夹紧行程为15mm，既可以满足不同直径零件的装夹余量需求，也能避免活塞超出行程导致的气缸密封件损坏。导轨侧面设置了行程调节螺钉，可根据待加工零件的直径调整夹紧行程的起始位置，减少空行程时间，提升装夹效率。

　　在实际加工场景中，这款组件可配合车床的跟刀架使用，在加工长轴类零件的端面或者径向孔时，对零件的轴向位置进行固定，避免加工过程中零件出现轴向窜动导致的尺寸超差。也可安装在车床的中拖板上，作为自动送料的末端定位装置，配合棒料送料机实现棒料的定长送料，送料定位精度可控制在0.02mm以内，满足普通车床的精加工精度要求。

　　设计过程中对组件的整体受力做了有限元校核，在最大夹紧力800N的工况下，底部安装支脚的最大变形量不超过0.01mm，不会因为夹紧力导致安装位置偏移，影响加工精度。组件的所有外露零件均做了发黑防锈处理，可适应车间切削液飞溅的工作环境，避免长期使用后出现锈蚀卡滞的问题。气缸的密封件采用耐油橡胶材质，可耐受车间常用的切削液、润滑油腐蚀，延长密封件的使用寿命，减少日常维护的频次。

　　安装时需要注意，底部T型支脚的锁紧螺栓需要采用8.8级以上的高强度螺栓，锁紧扭矩控制在25N·m左右，避免夹紧过程中组件出现移位。气源管路需要配置油水分离器，避免压缩空气中的水分和杂质进入气缸，导致气缸活塞出现卡滞。日常使用时需要定期在导轨面涂抹少量锂基润滑脂，保证导轨滑动顺畅，避免干摩擦导致的导轨面拉伤。这款组件的整体结构紧凑，占用工作台面的安装空间较小，安装后不会影响车床原有刀架的行程范围，可与原有手动装夹方式并存，根据不同的加工工序灵活选用。
