方圆过渡变径连接结构三维数模

　　在通风管路、物料输送、料仓出料等工程场景中，经常会遇到圆形截面端口与方形截面端口的对接需求，这类场景下常规的等径直管、标准弯头无法适配截面形状的突变，必须采用专门的方圆过渡构件完成衔接，避免管路截面突变带来的流阻骤增、物料卡滞、应力集中等问题。本次建模的方圆过渡变径结构，就是针对这类对接需求设计的基础训练类构件，可帮助建模人员熟练掌握多截面实体、放样凸台、拔模斜度控制这类常用建模指令的实操逻辑，也可作为非标管路设计的基础参考结构。

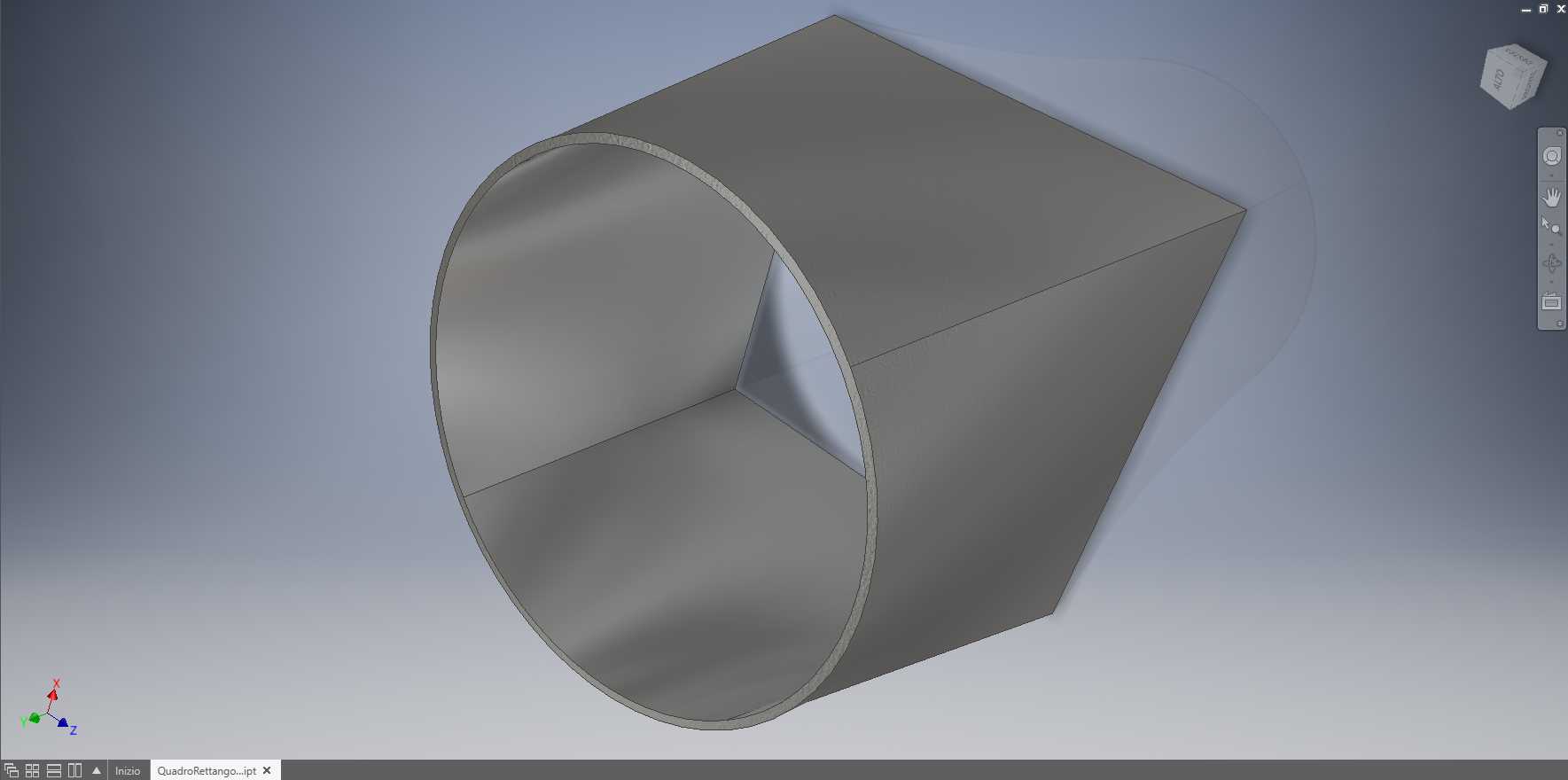

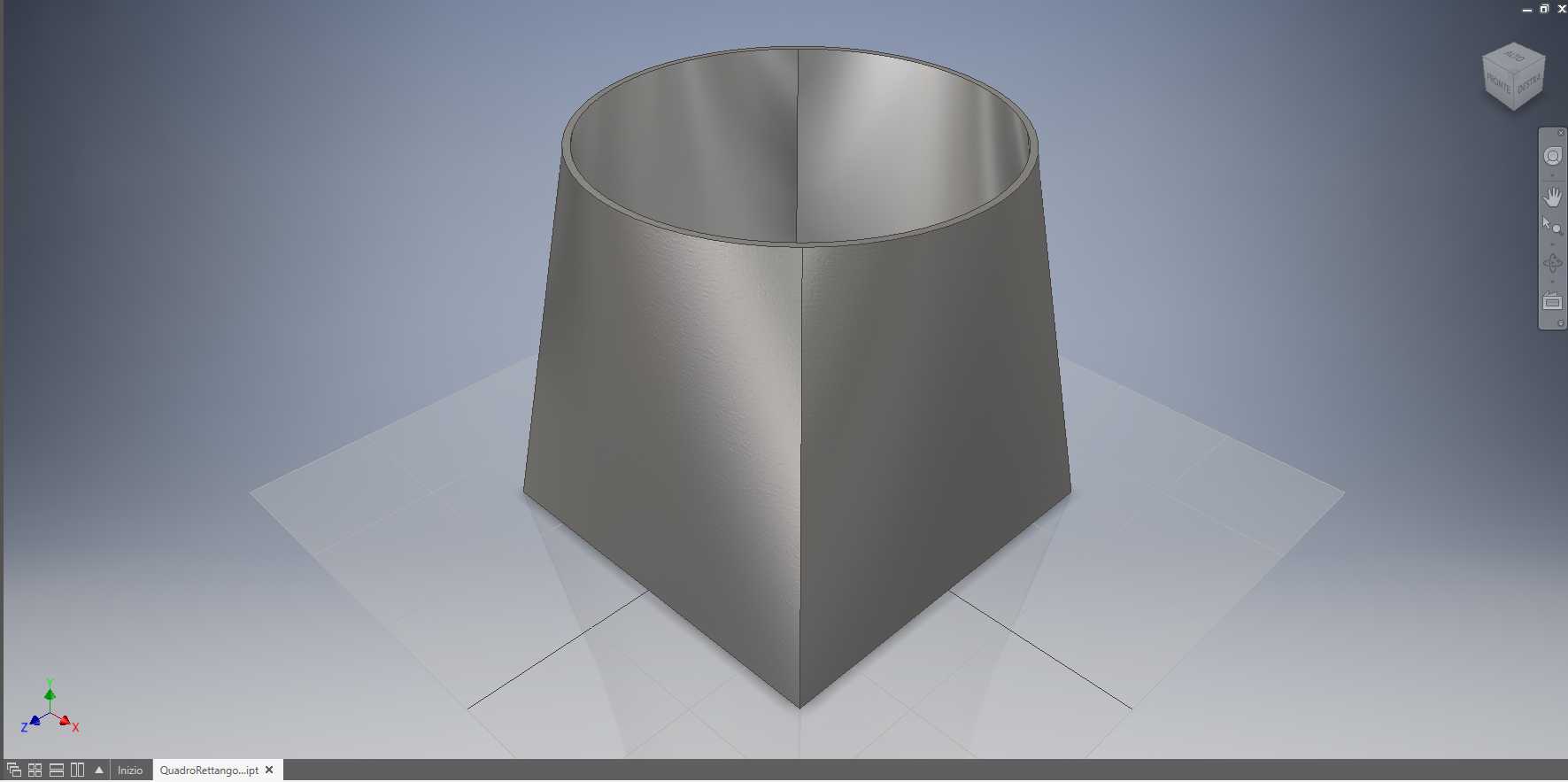

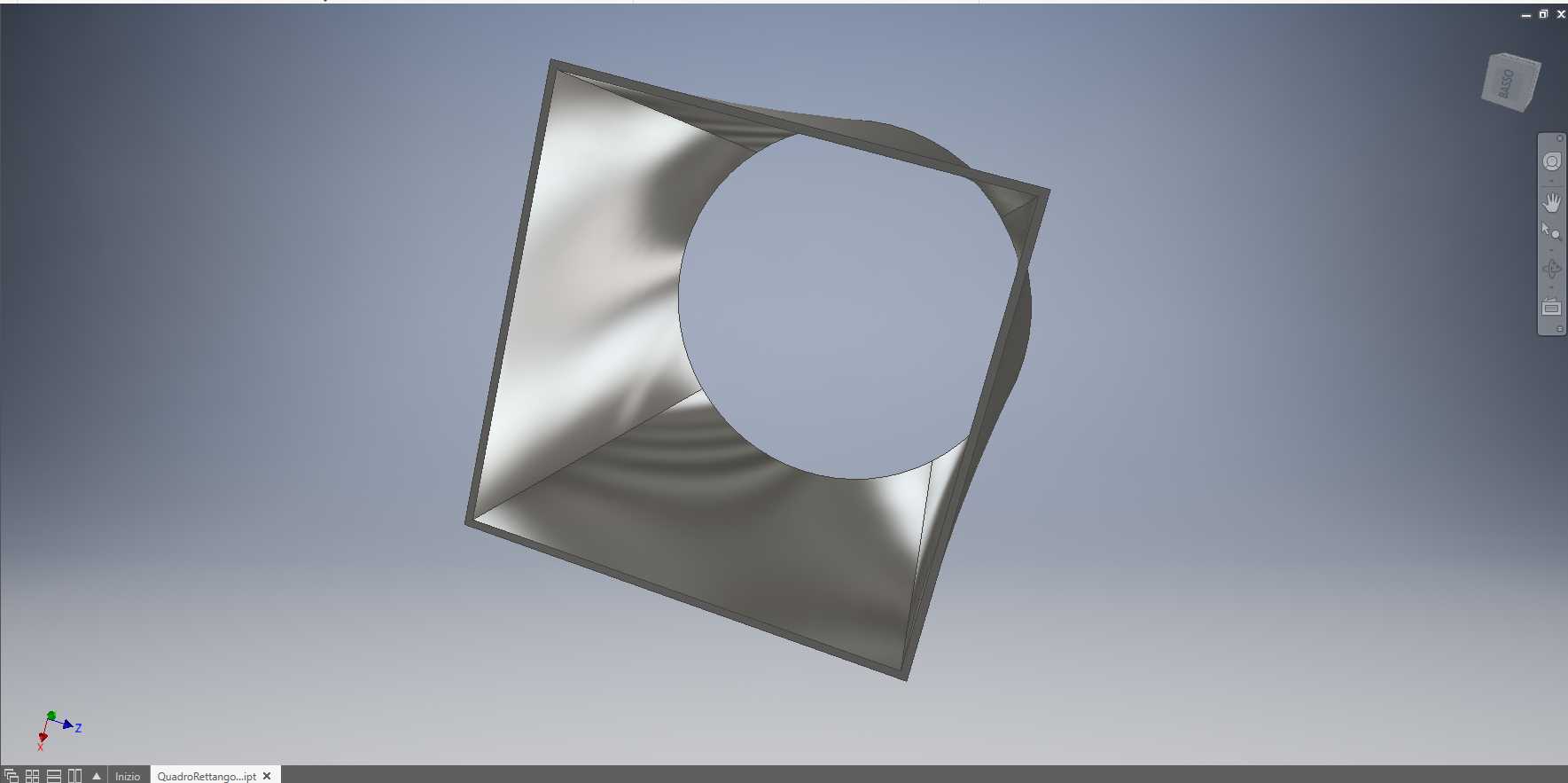

　　从实际功能特性来看，该构件上端为正圆形开口，下端为等边长正方形开口，上下端面保持平行，侧壁为连续顺滑的过渡曲面，不存在尖锐折角与突变棱边，这种曲面设计一方面能保证流体、散料在通过变径段时的流态稳定，减少局部涡流带来的能量损耗，另一方面也能避免应力在折角位置集中，提升构件整体的结构强度，在承受内部风压、物料冲击时不易出现焊缝开裂、板材变形的问题。在散料输送场景中，这种顺滑过渡的内壁不会出现物料堆积的死角，能有效降低残留物料霉变、堵料的风险，尤其适合粮食输送、粉体加工这类对管路内壁流畅度要求较高的工况。

　　设计这类方圆过渡构件时，首先要明确上下端口的安装边界：上端圆形端口需要匹配对接的圆形管路外径，预留对应的法兰安装边或者焊接坡口尺寸，下端方形端口需要匹配方形料仓、方形风管的边长尺寸，保证对接时的同轴度与端面贴合度。建模过程中需要重点控制侧壁的拔模角度，避免出现曲面扭曲、壁厚不均的问题，若采用钣金加工工艺制作该构件，还需要提前计算曲面展开的下料尺寸，预留折弯、焊接的工艺余量，保证加工后的构件端口尺寸偏差在安装允许范围内。如果是采用注塑、3D打印工艺制作小尺寸的该类构件，还要注意壁厚的均匀性，避免壁厚差异过大导致的冷却变形、打印翘曲问题。

　　从安装适配的角度来说，该类构件的安装边界需要根据实际对接设备的参数调整，常规通风系统中使用的这类变径接头，圆形端口直径通常在100mm到600mm区间，下方方形端口的边长根据对接的方形风管尺寸匹配，整体高度通常取上下端口尺寸差值的1.2到1.5倍，这个高度区间既能保证过渡曲面足够顺滑，不会因为高度过小导致曲面曲率过大增加流阻，也不会因为高度过大占用过多的安装空间。在重型物料输送场景中使用时，还需要在构件的方形端口位置增加加强筋，提升端口的抗变形能力，避免长期受物料冲击导致端口变形影响密封性能。

　　对于三维建模学习者来说，这类方圆过渡结构是非常好的基础训练载体，练习过程中可以掌握多截面放样时的截面顶点对齐、曲面连续性控制、壁厚抽壳的参数设置等核心技能，这些技能在后续设计异形料斗、非标风道、特殊连接接头时都会频繁用到。建模时需要注意，上下两个截面的轮廓点数量要保持对应，避免放样时出现曲面扭曲，若需要制作带壁厚的实体模型，抽壳时要统一壁厚方向，保证内壁曲面同样顺滑，不能出现局部壁厚突变的问题。如果需要生成工程图，还要注意展开视图的尺寸标注准确性，为后续加工提供准确的下料参考。

　　在实际工程应用中，这类方圆过渡构件的使用场景覆盖了环保除尘、粮食加工、粉体输送、通风空调等多个领域，不同场景下对构件的材质、壁厚、密封形式有不同的要求：除尘通风场景多采用镀锌薄板制作，配合法兰连接即可满足使用需求；食品级物料输送场景则需要采用304不锈钢制作，内壁做抛光处理避免物料残留；高压输送场景下则需要增加板材厚度，端口采用焊接连接保证密封强度。不管是哪种应用场景，其核心的方圆过渡曲面逻辑都是一致的，建模时掌握核心的曲面过渡方法，就可以根据不同的工况参数快速调整尺寸，生成符合实际需求的构件模型。
