阿尔法罗密欧汽车品牌立体标识结构设计

　　这款阿尔法罗密欧品牌标识的三维结构设计，核心服务于汽车品牌视觉识别系统的多场景落地需求，覆盖车辆前脸格栅安装、线下品牌展厅立体展示、品牌周边衍生产品开发、汽车文化宣传物料制作等多个实际应用场景，不同场景下的结构细节会根据安装载体的特性做对应适配，保证标识在不同使用环境下都能呈现统一的品牌视觉质感。

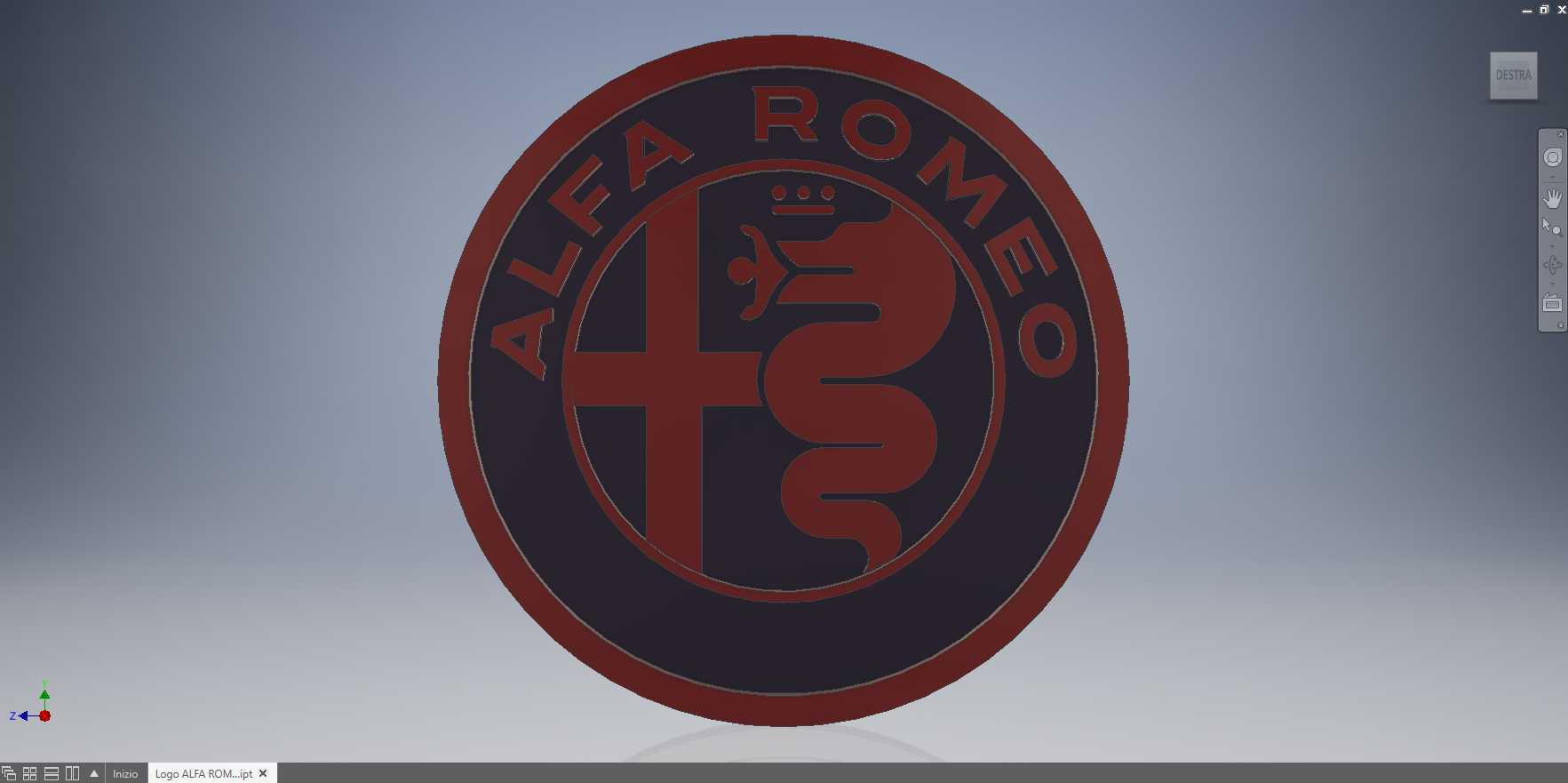

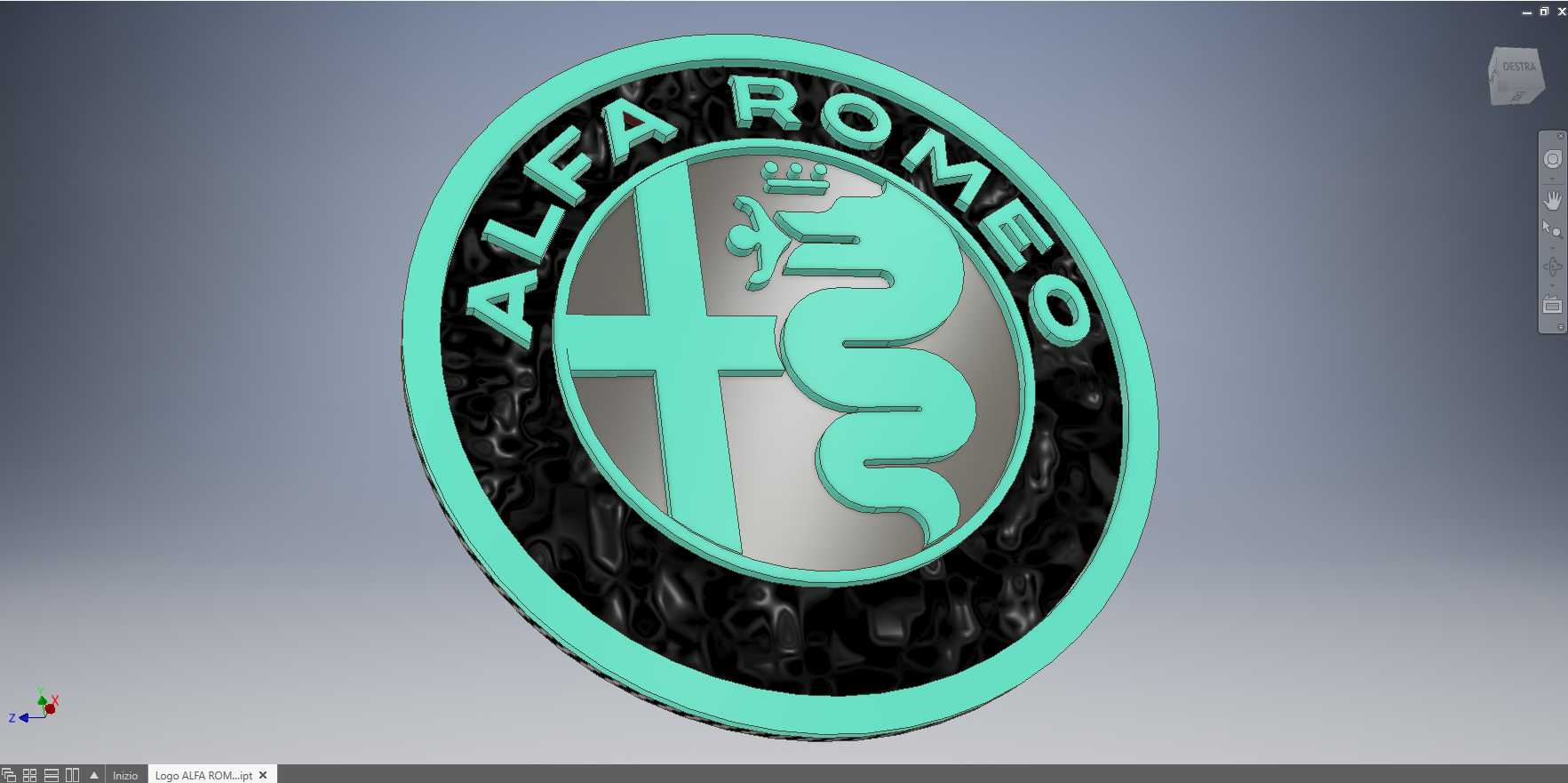

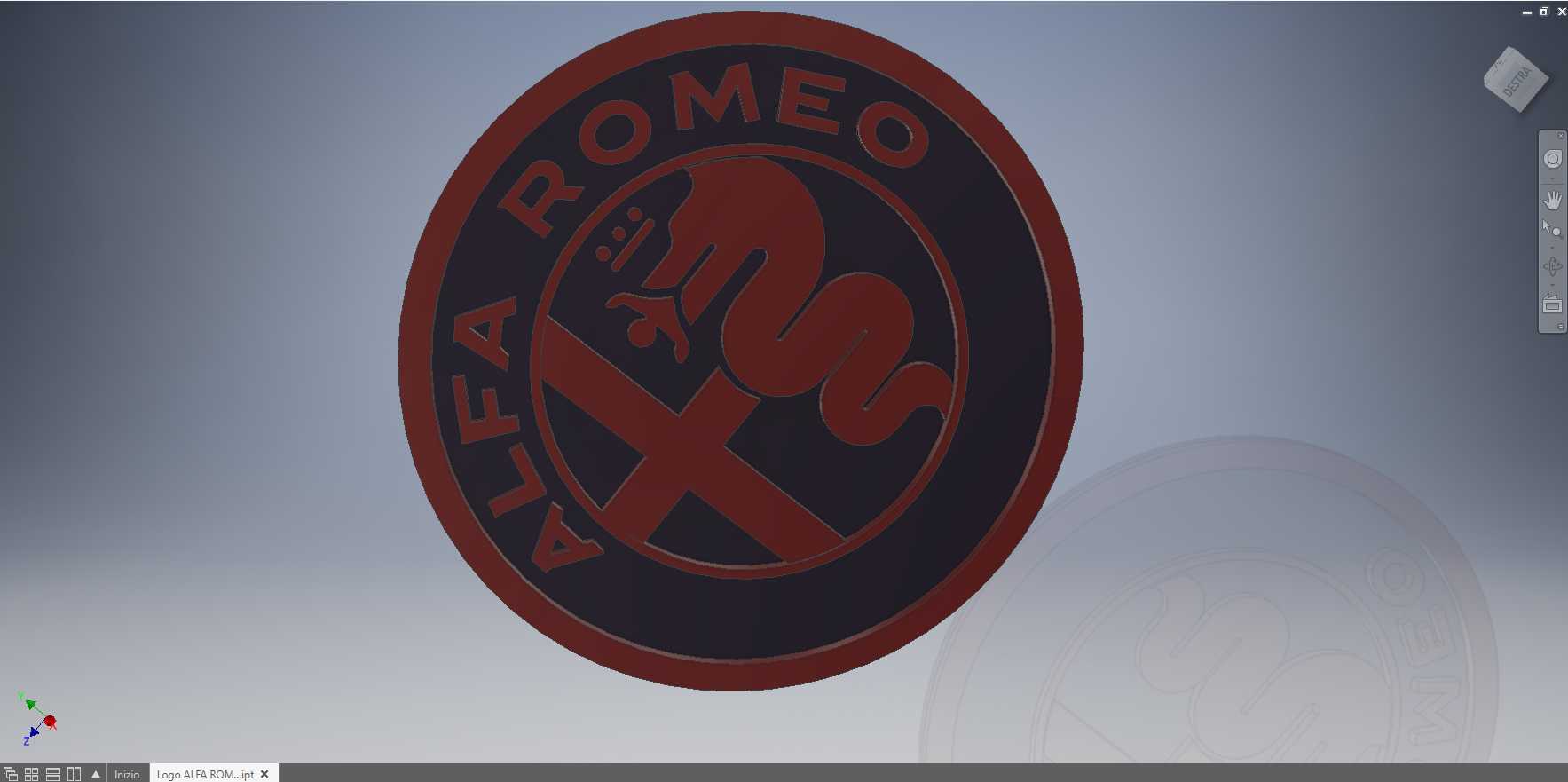

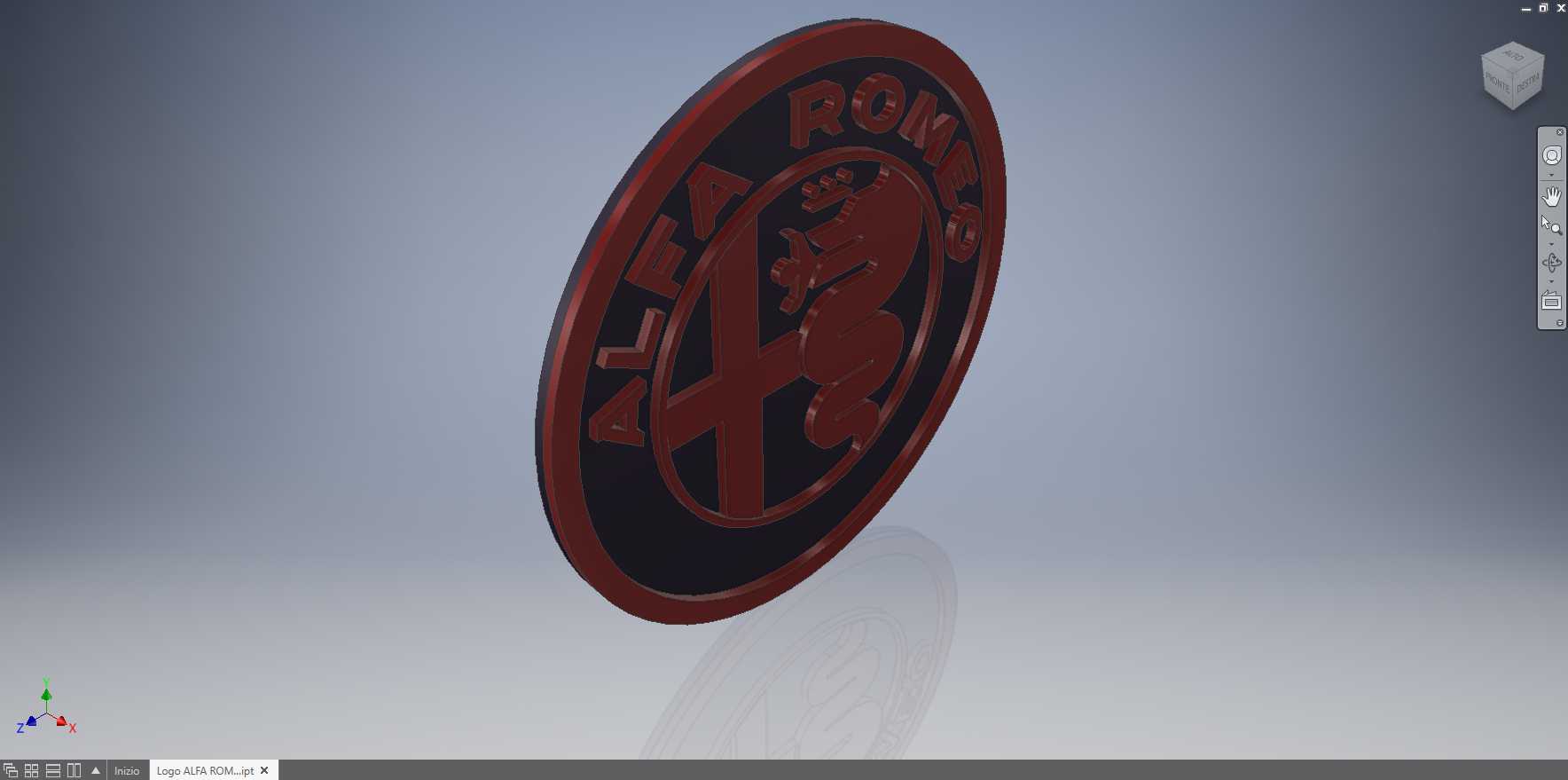

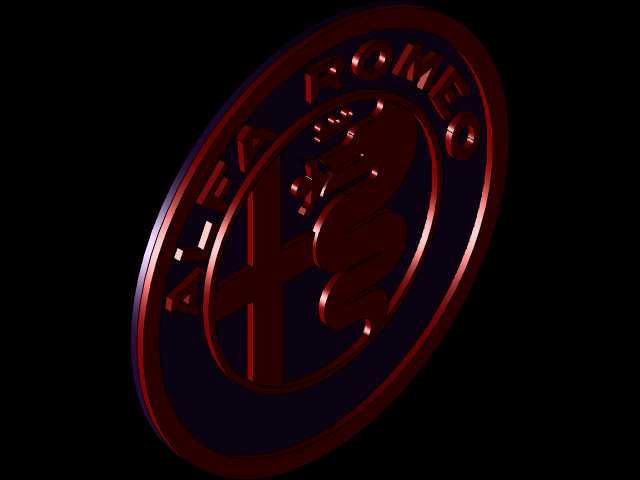

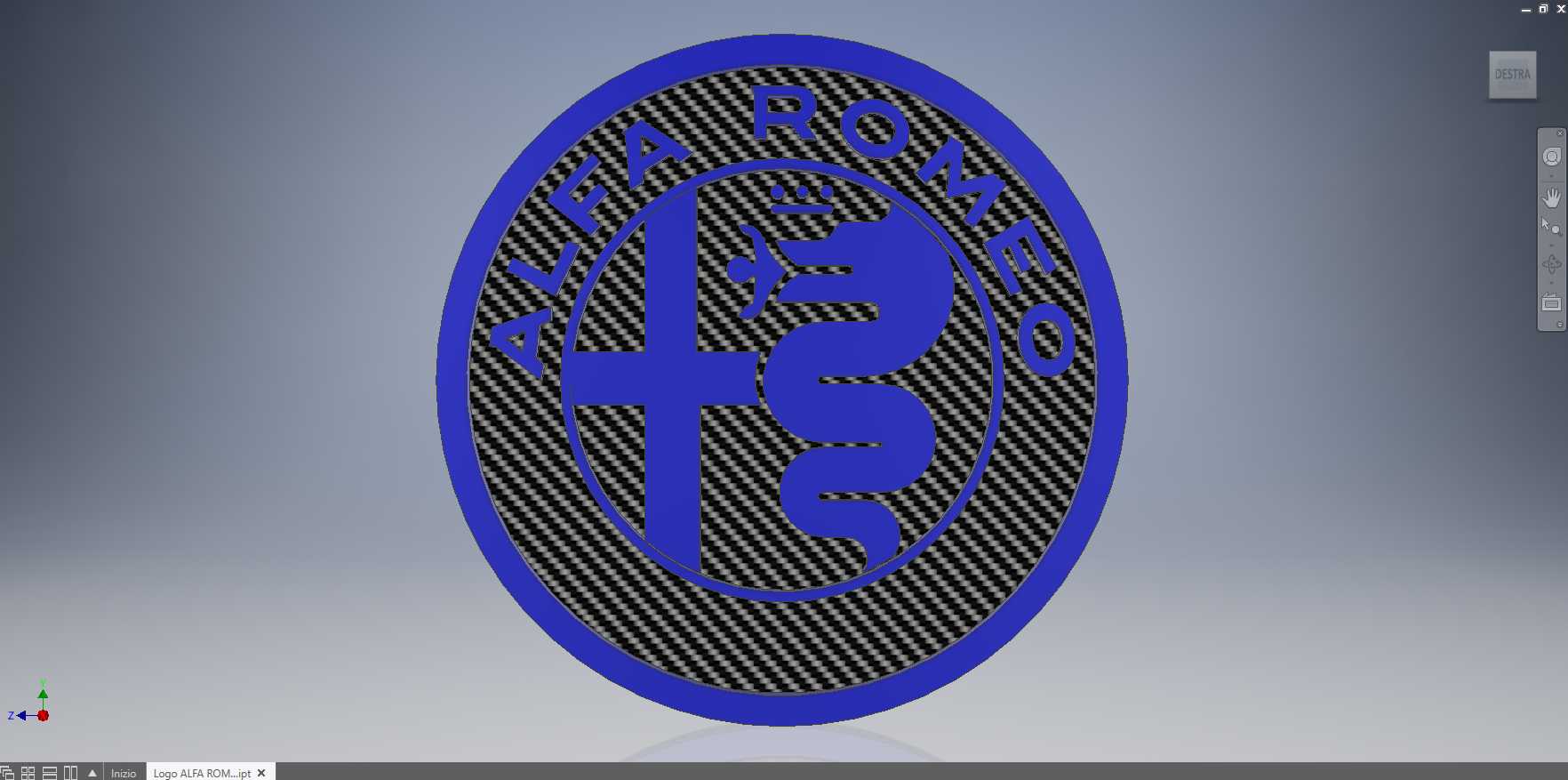

　　从实际功能特性来看，该标识采用分层浮雕式结构设计，区别于平面印刷标识的单薄视觉效果，整体外轮廓为正圆形结构，外圈环形区域做凸起的字符成型处理，字符沿圆周均匀排布，字符凸起高度根据标识整体外径尺寸按比例设定，保证不同观看距离下都能清晰识别外圈的品牌英文字符。内圈区域分为左右两个功能分区，左侧为十字形凸起结构，右侧为品牌标志性的蛇形浮雕元素，两个元素的凸起高度略高于外圈环形基底，低于外圈字符的凸起高度，形成三层错落的立体层次，在光线照射下会形成自然的明暗阴影过渡，强化标识的立体感与辨识度。

　　设计过程中首先明确了不同应用场景下的尺寸边界：用于车辆前脸安装的标识，整体外径控制在80-120mm区间，整体厚度不超过8mm，背部预留定位卡扣安装位与3M胶粘贴平面，适配不同车型格栅的安装孔位公差，安装后标识突出格栅表面的高度控制在5mm以内，既保证立体视觉效果，又不会影响车辆行驶过程中的空气流场，也不会在车辆清洗、日常使用过程中出现剐蹭脱落的问题。用于展厅墙面展示的大尺寸标识，整体外径可放大至600-1200mm，整体厚度按比例放大至30-60mm，背部预留壁挂安装孔位与走线槽，可内置LED光源做背光效果，满足展厅暗光环境下的视觉展示需求。用于周边产品比如钥匙扣、文创摆件的小型标识，整体外径控制在30-50mm，结构上做圆角过渡处理，避免尖锐棱角造成使用划伤，厚度控制在3-5mm，兼顾握持手感与结构强度。

　　结构设计阶段重点处理了不同元素之间的衔接过渡，外圈环形结构与内圈十字、蛇形元素的连接处做R0.3-R1mm的圆角过渡，避免应力集中导致的结构断裂问题，尤其是小尺寸应用场景下，过锐的棱角不仅会带来使用安全隐患，在注塑、压铸、金属蚀刻等加工过程中也容易出现充型不满、边缘毛刺过多的问题，合理的圆角参数可以大幅降低后续加工的不良率。标识表面的色彩分区做了下沉式台阶设计，不同色彩区域之间预留0.2mm的台阶差，无论是采用烤漆、电镀、水转印还是阳极氧化的表面处理工艺，都可以通过台阶做遮罩定位，避免不同色彩区域出现溢色、混色的问题，保证标识色彩还原的精准度，符合品牌视觉识别系统的色彩规范要求。

　　针对不同加工工艺的适配性，设计阶段也做了对应的结构优化：如果采用ABS注塑加工，整体结构的拔模斜度控制在1.5-2度，所有加强筋的厚度不超过主体壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲变形的问题；如果采用锌合金压铸加工，结构转角处的圆角适当放大，金属材料的流动填充路径做平滑过渡，避免压铸过程中出现冷隔、气孔等缺陷；如果采用亚克力CNC雕刻加工，标识的分层结构做台阶式拆分，方便雕刻过程中的刀具路径规划，减少后期手工打磨的工作量。

　　安装边界的设计上，根据不同安装载体的特性做了差异化的结构预留：安装在汽车前脸塑料格栅上的版本，背部设置3个均匀分布的弹性卡扣，卡扣的卡接量控制在1.5-2mm，同时背部预留整圈的胶粘贴合平面，卡扣实现定位与初步固定，背胶实现长期的粘合固定，双重固定结构保证车辆在高速行驶、颠簸路况、高低温环境下都不会出现标识脱落的问题。安装在金属车身上的版本，背部设置定位销与螺纹安装柱，安装时通过车身预留的安装孔穿入，背部用螺母锁紧固定，可承受更高的机械冲击与振动载荷。用于墙面安装的展示版本，背部设置两个挂装孔与两个定位支撑柱，挂装孔采用葫芦孔结构，方便安装时的对位调整，支撑柱保证标识安装后与墙面保持平行，不会出现倾斜、晃动的问题。

　　在细节处理上，标识表面的浮雕纹理深度做了统一规范，所有浮雕元素的侧面拔模角度保持一致，方便后续表面处理过程中的打磨、抛光作业，字符的笔画宽度根据标识整体尺寸做等比例缩放，最小笔画宽度不小于0.8mm，避免加工过程中出现笔画断裂、模糊不清的问题。标识的外边缘做0.5mm的圆角倒角处理，去除加工过程中产生的锐边，无论是安装在车辆上还是作为文创产品，都不会出现划伤人员的问题。
