Ender3改装Y轴皮带张紧调节主体结构

　　在桌面级FDM3D打印机的日常使用与改装场景中，Y轴传动的张紧度直接影响打印件的层纹质量、尺寸精度以及传动皮带的使用寿命，这款适配Ender3机型的Y轴张紧器主体结构，正是针对原厂Y轴张紧调节不便、长期运行易出现皮带松弛打滑的痛点做的定制化改型设计。从实际装机的应用场景来看，原厂Ender3的Y轴传动多采用固定端锁紧皮带的结构，每次调整张紧度都需要松开同步轮固定螺丝、拉扯皮带再重新锁紧，不仅调节精度难以控制，反复拆装还容易造成同步轮轴向偏移，进而引发Y轴运动卡顿、打印层错等问题，这款张紧器主体可以直接替换原厂Y轴的皮带固定端结构，无需对机身铝型材做打孔、切削等破坏性改装，安装边界完全匹配Ender3机型2020铝型材的安装槽位，

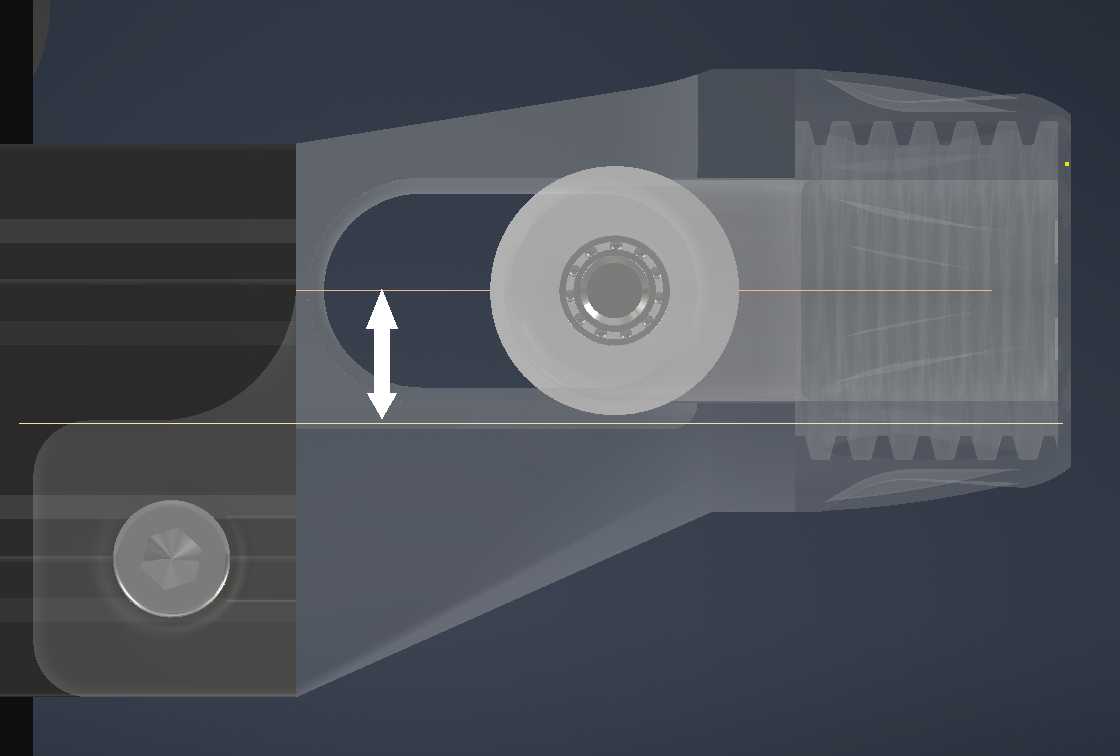

　　主体两侧的安装孔位对应原厂皮带固定座的螺丝孔距，安装时仅需拆除原有固定座，将张紧器主体对位锁附即可，整体外轮廓不会超出Y轴运动的行程边界，不会和打印平台、热床支架等运动部件产生运动干涉。从功能特性上看，这款主体结构预留了GT2惰轮的安装轴孔，轴孔的同轴度公差控制在0.02mm以内，能够保证惰轮安装后转动顺畅无卡滞，不会额外增加Y轴传动的运行阻力；主体上的张紧调节滑槽采用了限位式设计，调节行程预留了8mm的调整量，足够覆盖皮带从全新状态到长期使用拉伸后的张紧调整需求，调节时仅需转动调节螺丝即可推动惰轮座移动，实现皮带张紧度的无级微调，不需要反复拆装固定螺丝，调节过程中可以随时手动推动打印平台测试传动阻力，避免张紧度过大增加电机负载、

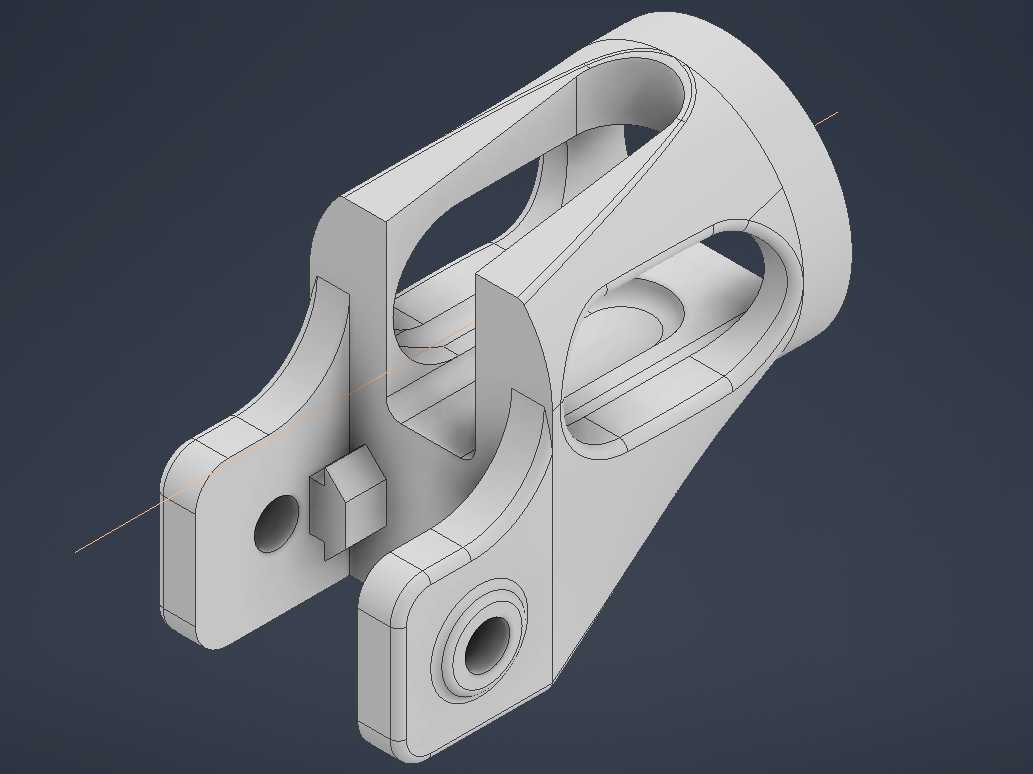

　　或是张紧度不足出现传动回程误差。在设计思路上，这款主体做了充分的轻量化与结构强化平衡，主体的受力部位，也就是安装锁附位、惰轮轴孔位、调节滑槽受力面都做了加厚处理，壁厚达到4mm，能够承受皮带长期张紧产生的持续拉力，不会出现长期使用后的结构蠕变变形；而非受力区域则做了镂空减重设计，既减少了3D打印制作时的材料消耗与打印时长，也能避免结构冗余带来的安装干涉问题。主体的外形过渡全部采用圆角处理，没有尖锐的棱角，安装操作时不会划伤线材或是操作人员，同时圆角过渡也能减少3D打印过程中的应力集中，降低打印件出现层间开裂的概率。从实际使用的工况适配来看，这款张紧器主体适配常见的6mm宽度GT2同步带，

　　惰轮安装位兼容市面上绝大多数标准GT2带法兰惰轮，不管是用户自行3D打印制作，还是采用机加工方式制作该零件，都能很方便地采购到对应的标准配件，不需要定制特殊规格的五金件。结构上还预留了皮带穿入的导向槽，安装皮带时不需要将整个张紧器完全拆解，仅需松开调节螺丝将皮带顺着导向槽卡入惰轮槽即可，大幅降低了改装的操作门槛。在传动精度的保障上，主体的惰轮安装面与皮带运动平面的平行度公差做了严格控制，安装后惰轮不会出现偏摆，能够保证皮带在运动过程中始终保持在同一平面，不会出现皮带跑偏、蹭边的问题，有效延长皮带的使用寿命，同时也能减少传动过程中的振动传导，降低Y轴运动时的噪音，提升打印过程的稳定性。对于经常做高速打印改装的用户来说，这款张紧器的结构强度足够支撑更高加速度下的传动拉力需求，不会因为高速往复运动产生的冲击力导致结构变形，能够稳定维持Y轴传动的张紧状态，减少高速打印时出现的振纹、尺寸偏差等问题。
