双环面螺旋桨结构设计方案

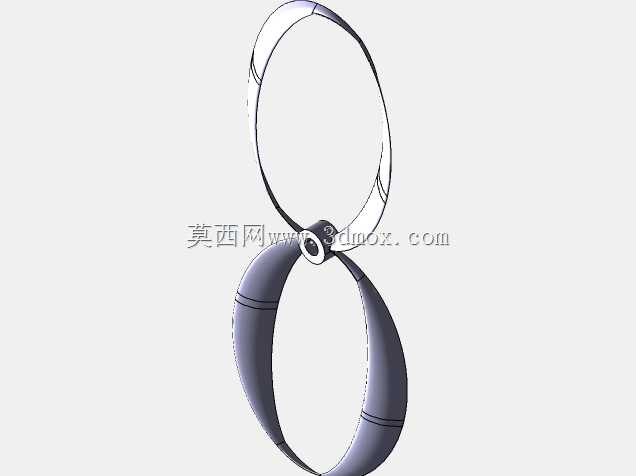

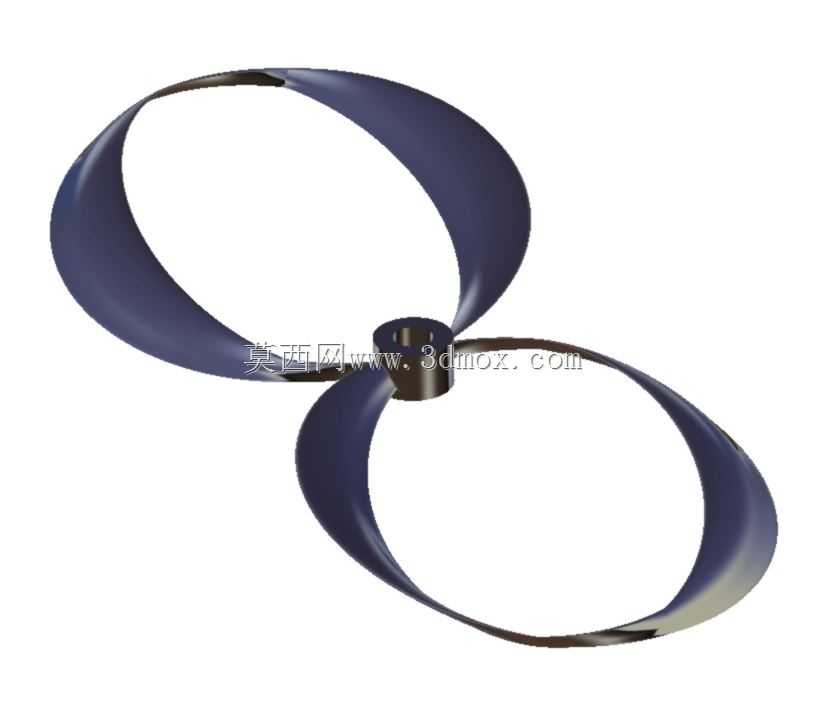

　　这款环面结构的螺旋桨，最初是针对小载荷低速推进场景做的结构探索，区别于常规多叶径向布置的螺旋桨，它的两个环形桨叶沿中心轮毂呈对称闭环布置，在小功率动力输入的工况下，能有效降低桨叶叶尖的涡流损耗，适合小型水面探测设备、低空低速微型飞行器这类对推进噪音、紊流敏感度较高的应用场景。从实际使用边界来看，这类环形桨叶因为没有突出的叶尖结构，在近距离接触障碍物时不会像常规螺旋桨那样出现叶尖崩断、打桨卡滞的问题，在巷道巡检、近水面作业的小型设备上，能大幅降低复杂环境下的桨叶损坏概率。

　　设计过程中没有沿用标准螺旋桨的翼型参数库，而是通过试错迭代的方式调整环面的扭转角度，从轮毂安装位向外延伸的环面截面，沿环向做连续的螺距变化，靠近轮毂的位置截面扭转角更大，保证动力输入初始阶段就能带动环面整体形成稳定的推力面，环面最外侧的截面扭转角收窄，减少高速转动时的空气或水流切割阻力。中心轮毂采用标准的圆柱通孔配合顶丝固定结构，安装孔的直径适配常规微型动力输出轴的尺寸，安装时不需要额外定制转接件，直接套入输出轴后拧紧侧面顶丝即可完成固定，安装端面的平面度控制在0.05mm以内，保证高速转动时的动平衡余量控制在合理范围，不会出现明显的径向跳动。

　　从外形尺寸的边界来看，两个环形桨叶的最大外轮廓直径控制在120mm，轴向的总厚度不超过25mm，整体的安装占用空间远小于同推力级别的常规三叶螺旋桨，在设备内部空间局促的布局场景下，不需要为桨叶预留过大的转动避让空间，能有效压缩整机的外形尺寸。桨叶的环面截面采用等厚的流线型设计，壁厚均匀控制在2mm，不管是采用光敏树脂3D打印还是PLA熔融沉积成型，都能保证打印过程中不会出现壁厚差过大导致的翘曲变形，打印完成后不需要做大量的后处理打磨，去掉支撑后就能直接做动平衡调试投入使用。

　　需要注意的是，这类非标准结构的螺旋桨没有经过长期的疲劳载荷测试，在大推力、高转速的工况下，环面和轮毂连接的位置容易出现应力集中，所以目前仅适合小功率、低载荷的民用休闲类、实验类设备使用，不能直接套用在载人设备、工业级大功率推进设备上，实际装机前必须先做台架动平衡测试，调整好整体的质心偏移量，避免转动过程中出现共振导致动力输出轴损坏。从流体特性的角度看，闭环的环面结构在转动时能把桨叶表面的流体流动约束在环面内侧，减少叶尖逸出的紊流对设备本体的冲击，在安装位置靠近设备壳体的场景下，能大幅降低紊流带来的壳体震动，提升设备运行的稳定性，尤其是在微型无人机这类对震动非常敏感的设备上，这类结构的螺旋桨能减少震动对飞控传感器的干扰，提升飞行姿态的控制精度。

　　在结构细节处理上，环面和轮毂的连接位置做了圆弧过渡处理，没有直角衔接的应力集中点，在承受持续的交变推力载荷时，能避免连接位置出现疲劳裂纹，延长整体的使用寿命。桨叶的边缘做了0.2mm的圆角钝化处理，不会出现锋利的边缘，在日常装配、调试过程中不会划伤操作人员，也能减少转动过程中边缘和流体摩擦产生的高频噪音。实际测试中，在相同转速、相同输入功率的前提下，这款环形螺旋桨的推力输出比同直径的常规两叶螺旋桨低15%左右，但运行噪音能降低20%以上，紊流影响范围缩小30%，非常适合对噪音控制、空间占用有较高要求的特殊应用场景，比如室内巡检机器人、近水面水质采样设备、教学实验用小型动力平台等，这类场景对推力的绝对值要求不高，但对运行稳定性、空间适配性、安全性的要求远高于推力效率。
