Hextronik HX5010舵机伺服执行结构

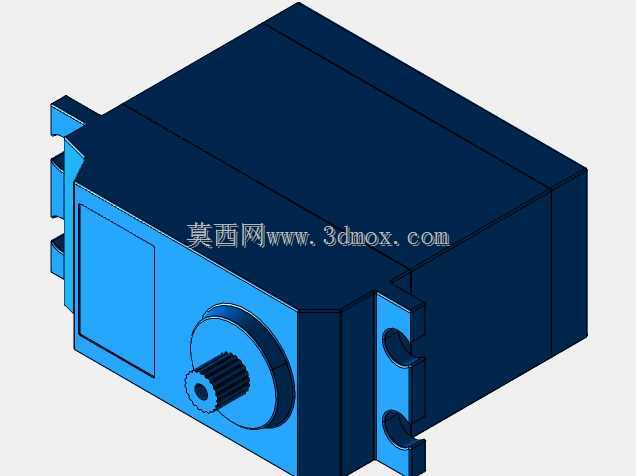

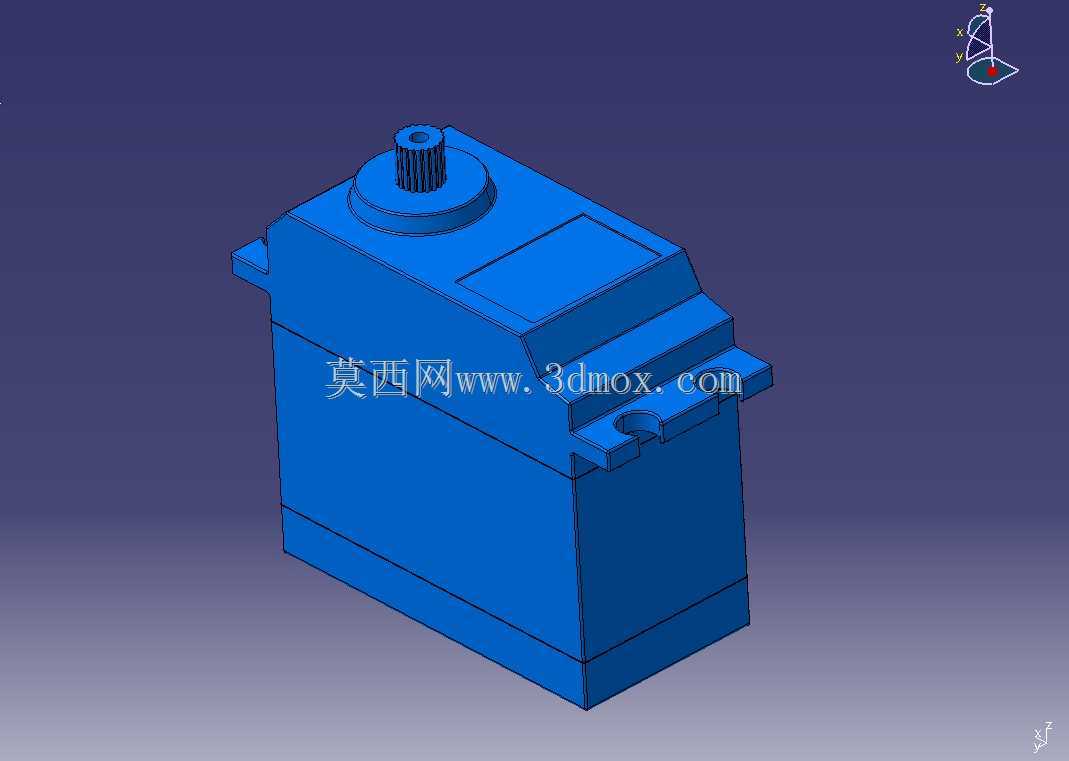

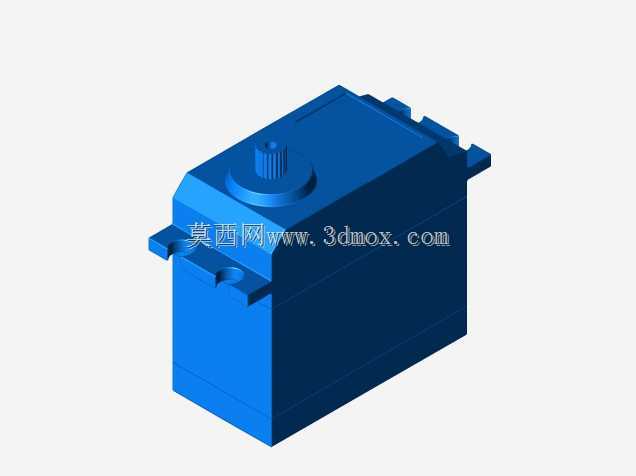

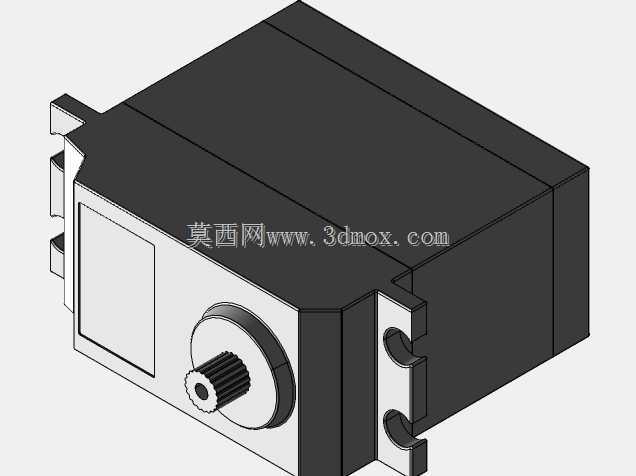

　　这款伺服执行单元的三维结构，是面向中小载荷运动控制场景做的落地化设计，日常在航模舵面控制、小型机器人关节驱动、自动化设备点位执行机构里都能见到它的应用场景，很多做小型智能装备、教学实验平台的结构工程师在选型时，都会优先参考这类成熟舵机的安装边界做配套结构设计。从结构设计思路来看，整个壳体采用上下扣合的方形主体加两侧安装耳的布局，没有做多余的异形曲面，一方面是注塑成型时能简化模具结构，降低壳体生产的脱模难度，另一方面规整的方形主体在设备内部安装时，能更好地贴合安装基面，减少安装时的定位调整工作量。顶部的输出轴做了齿形花键结构，这种设计不是为了传递大扭矩，而是方便配套的舵盘快速卡合安装，不用额外做键连接结构，

　　拆装更换舵盘的时候只需要拧动顶部的固定螺丝就能完成，日常调试设备舵角的时候效率很高。两侧伸出的安装耳上预留了标准的安装孔位，孔位的中心距、孔径都是按照行业通用的50g级舵机安装规范做的匹配，工程师在做配套安装支架设计的时候，不需要重新测绘孔位，直接套用通用安装尺寸就能完成支架的结构绘制，能大幅缩短配套结构的设计周期。从实际功能特性来看，这款伺服单元内部集成了直流驱动电机、减速齿轮组、位置反馈电位器三个核心部分，外部只需要接入电源和PWM控制信号就能完成指定角度的转动输出，不需要额外搭配驱动板或者位置检测模块，对于集成度要求高的小型设备来说，能节省不少内部安装空间。壳体侧面的凸起结构是内部减速组的让位设计，

　　因为多级减速齿轮的排布需要一定的空间，把壳体对应位置做局部凸起，既能容纳齿轮组，又不会让整个主体的尺寸过度放大，兼顾了内部结构容纳需求和外部尺寸的紧凑性。在安装边界的设计上，整个舵机的主体长宽高比例控制得比较均衡，输出轴的中心高度、安装耳的厚度、安装孔到主体侧壁的距离都做了公差预留，实际安装的时候，即使配套支架的孔位有小范围的加工误差，也能通过安装孔的间隙完成装配，不会出现孔位对不上无法安装的情况。输出轴的转动范围覆盖了常用的0到180度区间，能满足绝大多数点位控制的需求，不管是航模的副翼、升降舵角度调整，还是小型机械臂的关节转动，或者是自动化设备上的挡板开合、料道切换动作，这个转动行程都能覆盖使用需求。

　　壳体的边角做了小尺寸的倒角处理，不是尖锐的直角，一方面是注塑成型时能减少应力集中，避免壳体在受外力冲击时出现边角开裂的情况，另一方面在设备内部布线的时候，也不会刮伤连接的导线绝缘层，减少设备内部的线路故障隐患。顶部输出轴周围的凸台结构，是用来限制舵盘的下压位置，避免舵盘安装过度压到壳体表面，磨损壳体同时影响输出轴的转动顺畅度，这个凸台的高度刚好和舵盘的下沉深度匹配，安装舵盘的时候只要把舵盘压到贴合凸台表面，再拧紧固定螺丝就能保证安装到位，不需要反复调整舵盘的高度位置。从结构建模的细节来看，整个模型把壳体的合模线位置、安装孔的沉头结构、输出轴的齿形细节都做了还原，工程师在做整机装配干涉检查的时候，能直接把这个模型导入装配体，模拟实际安装后的空间占用情况，提前发现安装空间不足、结构干涉的问题，不用等实物打样之后再调整结构，能减少样机迭代的次数。很多刚接触小型运动控制结构的工程师，容易忽略舵机安装时的导线出线空间，这个模型里也还原了壳体尾部的导线让位结构，在做整机布局的时候，能提前预留导线的弯折空间，避免安装后导线被壳体和安装支架挤压，造成线路接触不良的问题。另外，这款舵机的安装耳是和主体壳体一体化的结构，不是额外拼接的零件，结构强度更高，在承受冲击载荷的时候，不会出现安装耳断裂的情况，适合在有一定振动的使用场景下工作，比如油动航模、移动机器人这类运行时存在持续振动的设备，一体化的安装耳结构能保证长期使用的连接可靠性。
