21700锂离子电池组固定支撑支架结构

　　在储能模组、电动两轮车、便携式户外电源这类采用21700圆柱锂电芯的产品装配环节，电芯的固定与间隔一直是结构设计里的基础但关键的环节，单颗21700电芯直径21mm、长度70mm，成组时如果没有可靠的限位结构，使用过程中受震动、冲击载荷影响，电芯容易出现位移、磨损，甚至引发极耳撕裂、绝缘破损的风险，这款支架就是针对单颗21700电芯的定位需求设计的支撑固定件。

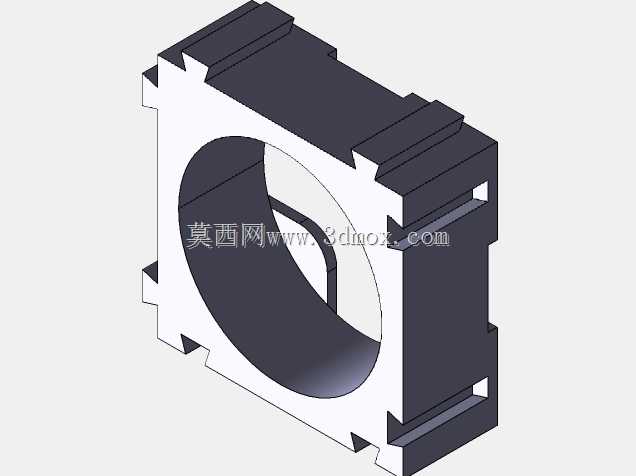

　　从结构形态来看，这款支架采用方形外框搭配中心圆形通孔的主体结构，中心通孔的内径匹配21700电芯的外径公差，装配时电芯可以直接穿入通孔完成径向定位，通孔边缘做了微小的倒角处理，既可以在装配时引导电芯顺利插入，也能避免锐边刮伤电芯外层的绝缘蓝膜。外框的四个侧边都设计了凹凸配合的卡接结构，相邻支架可以通过这些卡槽和凸台互相拼接，不需要额外的连接件就能扩展成不同串并联数量的电池组框架，拼接后的相邻支架间距保持一致，能给电芯之间留出均匀的散热间隙，避免电芯工作时热量堆积。

　　设计过程中首先考虑的是安装边界的适配性，支架的外轮廓尺寸经过校准，既能够适配常见的18650/21700通用电池仓的安装槽位，也能和市面上主流的电池汇流片、镍带焊接位置对齐，不需要额外调整汇流排的开孔位置。外框上预留的凹槽结构一方面是作为拼接定位的导向，另一方面也可以作为走线槽，电芯的电压采集线可以顺着凹槽排布，避免线材被挤压破损，同时也能让整组电池的布线更加规整，减少装配时的理线工作量。

　　从实际使用场景出发，这款支架的壁厚做了针对性的优化，在保证结构强度足够承受成组后堆叠压力、日常使用震动载荷的前提下，尽可能减小壁厚来降低整体占用空间，提升电池包的空间利用率。支架的四个角都做了避空设计，既可以避开电池仓内的加强筋、固定柱等结构，也能在电芯出现膨胀时提供微小的形变余量，避免支架被膨胀的电芯撑裂。不同于多联排的电池支架，这款单孔位支架的组合灵活性更高，设计人员可以根据电池包的实际容量、尺寸需求，自由拼接成不同排列方式的模组，不管是一字型排列的长条状电池组，还是矩阵排列的方形电池包，都能通过调整支架的拼接数量和排布方式来适配，不需要重新开模制作专用的多联支架，能够有效缩短小批量定制电池包的开发周期。

　　在装配逻辑上，这款支架可以分别安装在电芯的两端，两端支架对齐后可以把电芯完全固定在框架内，电芯的极耳端刚好露出支架表面，方便后续焊接镍带和保护板，支架的端面和电芯极耳端面保持微小的高度差，能够避免焊接时镍带和支架接触造成的虚焊问题，同时也能在汇流片和支架之间留出绝缘间隙，降低短路风险。外框侧面的卡槽深度经过反复调试，拼接后既不会因为太松导致支架散架，也不会因为太紧造成装配困难，手工按压就能完成拼接，不需要借助专用工具，能够提升产线的装配效率。针对不同应用场景的绝缘需求，支架的材质选型可以适配阻燃PP、ABS等常见的绝缘工程塑料，结构本身不需要做修改就能直接适配不同材质的注塑生产，结构的脱模斜度设计符合常规注塑工艺要求，不需要复杂的抽芯结构，能够降低量产时的模具成本和生产不良率。
