电动汽车21700电池组16x25一体式冷却支架

　　做动力电池包结构设计快八年，经手的圆柱电池成组方案少说也有三十多套，从早期18650的密集排布到现在21700、4680的大圆柱成组，最考验细节的从来不是电芯选型，而是电芯固定与热管理结合的支架结构——毕竟圆柱电芯本身的曲面外形，决定了支架既要承担电芯定位、抗振限位的作用，还要给冷却回路留出足够的安装与接触空间，稍有偏差要么是成组后电芯窜动磨破绝缘层，要么是冷却管路贴合不严导致温差异常。

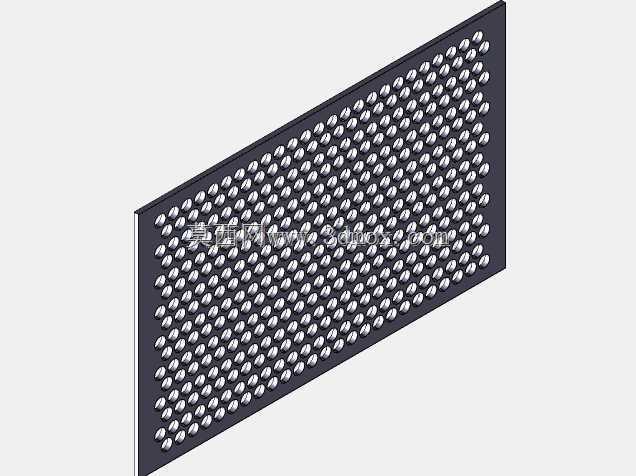

　　这次的16x25排布支架，是专门针对车载动力电池包的背板冷却方案做的一体式结构，和之前常见的上下分体式支架不同，它直接把电芯定位孔、冷却管卡槽、安装固定位整合在同一块板件上，省去了分体结构拼接时的公差累积问题。先从排布逻辑说，16列25行的孔位对应400颗21700电芯，孔位的中心距严格卡着21700电芯的外径加绝缘膜厚度留的间隙，单边0.3mm的余量既不会让电芯插装时卡滞，也不会在车辆行驶振动时出现电芯径向窜动，每个孔位边缘做了0.2mm的微倒角，自动插装电芯时可以起到导向作用，不会刮破电芯外层的蓝膜绝缘层。

　　很多同行做圆柱电池支架容易忽略冷却管路的安装边界，这个结构在支架靠近电池包背板的一侧，直接冲压出了和冷却管道外径完全匹配的弧形卡槽，卡槽的深度刚好是管道半径的1.2倍，既可以让管道完全卡入不会在装配时移位，又能保证管道外壁和电芯侧面的接触面积达到设计要求——毕竟背板冷却的核心就是让每颗电芯的热量都能通过最短路径传递到冷却管路，要是支架卡槽做深了，管道和电芯之间留了间隙，就得额外填导热胶，不仅增加成本，还会抬升整个电池包的重量；要是卡槽做浅了，管道装配后会凸出来，支架贴装背板时就会出现间隙，固定螺栓打紧后容易出现支架变形，挤坏电芯。

　　从安装适配性来说，这个支架的四个边角预留了和电池包箱体连接的固定孔，孔位做了腰型设计，X和Y方向各留了0.5mm的装配调整量，抵消箱体焊接、支架注塑时产生的形位公差，不会出现装配时孔位对不上的问题。支架的厚度是经过反复校核的，整体壁厚2.5mm，既满足GB/T 31467里要求的振动、冲击强度要求，又不会因为壁厚过大占用过多的电池包内部空间，毕竟新能源汽车的电池包空间寸土寸金，每省出1mm的厚度，就能给电芯或者缓冲泡棉多留一点余量。

　　之前做过分体式的支架，上下两层分别定位电芯的正负极端，中间留出走冷却管的空间，结果样件测试时发现，车辆过颠簸路面持续振动后，上下层支架会出现微小的错位，导致部分电芯的极耳受力不均，循环几百次后出现极耳断裂的问题。这次的一体式结构直接把电芯的支撑段做了12mm的高度，刚好卡在21700电芯壳体的中段位置，相当于给每颗电芯都做了中段支撑，不管是轴向还是径向的振动载荷，都能直接传递到支架上，不会让极耳承受额外的应力。另外支架上每个孔位之间都做了连通的透气槽，电池包做热管理的时候，电芯之间的空气可以顺着槽体流动，不会出现局部闷温的情况，哪怕是快充时电芯发热量大，也能通过空气对流辅助带走一部分热量，降低冷却系统的负载。

　　还有个容易被忽略的细节，支架的边缘做了1mm的翻边结构，一方面是增加整个支架的结构强度，避免大尺寸薄板件注塑后出现翘曲变形，另一方面翻边刚好可以卡在电池包箱体的限位槽里，装配时不需要额外打定位销，直接把支架顺着限位槽放进去就能对准所有固定孔位，能省不少产线装配的时间。之前有个项目就是没做翻边，支架注塑后翘曲量超过1mm，产线工人装配时要反复调整位置，单班产能直接掉了30%，后来改了翻边结构才解决问题。

　　从实际应用场景来说，这个支架适配的是纯电车型的标准电池包，用在电池包靠近车身底板的一侧，冷却管路顺着支架的卡槽排布，直接和车身底板的冷却回路连通，不需要额外做管路接头的转接，减少了漏液的风险点。而且一体式的结构比之前的分体方案少了一半的零件数量，BOM成本能降15%左右，装配工序也少了三道，不管是从性能还是成本角度，都更适合现在大规模量产的动力电池产线。

　　做结构设计久了就会发现，这种看起来只是一块带孔板的支架，其实藏了很多和量产、性能、安全相关的细节，孔位的公差、卡槽的深度、壁厚的选择、翻边的设计，每一个参数都是经过几轮样件测试、台架验证才定下来的，不是随便画个孔阵就能拿去开模量产的。毕竟动力电池包的结构件，每一个尺寸都关系到整车的安全和续航，容不得半点马虎。
