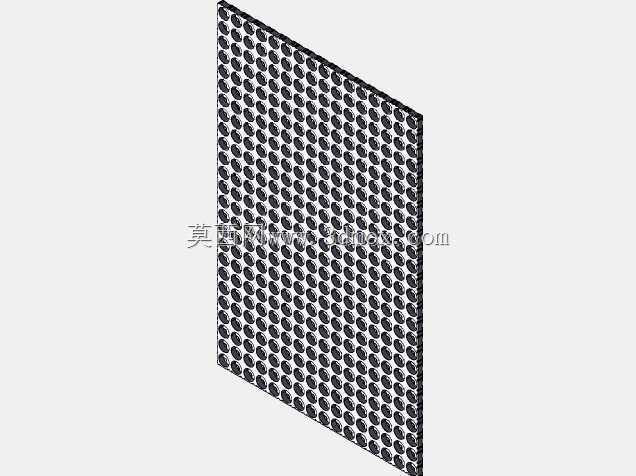

21700锂电池组25x16排布支架网格结构

　　在储能电源、电动两轮车、便携户外电源、小型家用储能设备的电池包结构设计环节，电芯的排布固定直接决定整包的结构强度、散热效率与装配良率，这款25列16行排布的21700电芯支架网格，正是针对圆柱电芯成组需求开发的定位固定结构件。做过圆柱电池包结构设计的工程师都清楚，21700电芯相比传统18650电芯，单体容量提升近五成，但电芯自重、径向尺寸也同步增加，传统的粘胶固定、简易卡扣固定方案，在遇到振动工况、温度循环工况时，很容易出现电芯移位、极耳拉扯断裂的问题，严重时甚至会引发电芯短路风险，而网格化的一体式支架结构，能从根本上解决这类成组痛点。

　　这款支架采用整板网格化镂空设计，每个网格单元的内孔尺寸严格匹配21700电芯的外径公差，预留0.1mm的装配间隙，既保证电芯可以顺畅压入，又能限制电芯在径向的窜动，避免电芯在支架内出现晃动。25x16的排布规格，单块支架可一次性固定400颗21700电芯，适配常规方形电池包的内部空间布局，支架的厚度方向做了等距的限位凸台，电芯压入后，凸台会卡在电芯的壳体指定位置，保证所有电芯的端面高度差控制在0.2mm以内，为后续的激光焊接汇流排工序提供精准的定位基准，避免因电芯高度不齐导致的虚焊、焊穿问题。

　　从结构设计思路来看，这款支架没有采用传统的实心板挖孔方案，而是在每个网格单元之间做了连通的镂空流道，一方面可以大幅降低支架自身的重量，减少电池包的无效负载，另一方面可以在电池包内部形成顺畅的散热风道，不管是自然冷却还是强制风冷方案，气流都可以顺着网格间的流道穿过每一颗电芯的侧面，带走电芯工作时产生的热量，避免电芯簇中心出现热量堆积，有效降低整包的温差，提升电池组的循环寿命。同时网格的连接筋做了等强度优化，筋位厚度根据受力仿真结果做了差异化设计，在电芯压装方向、振动冲击方向的受力位置适当加厚筋位，非受力区域做减薄处理，在保证整体结构强度满足GB/T 31485振动、冲击测试要求的前提下，尽可能减少材料用量，降低零件的生产成本。

　　在安装边界设计上，支架的四周预留了与电池包下壳体定位的卡扣位与螺丝过孔，不需要额外设计定位压块，就可以直接将支架固定在壳体的安装柱上，装配时可以先将支架固定在壳体内，再依次压入电芯，相比传统的电芯逐一粘贴固定的工艺，装配效率可以提升60%以上。支架的上下端面都做了0.3mm高的绝缘凸点，当多层支架叠装时，凸点可以在两层支架之间形成均匀的间隙，既可以避免支架平面直接贴合阻断散热通道，又可以起到层间绝缘的作用，防止支架表面的毛刺刮破电芯的蓝膜造成绝缘失效。针对电芯极耳端的避让需求，支架在对应汇流排焊接的位置做了下沉式的避让槽，汇流排嵌入槽内后不会突出支架平面，后续安装绝缘盖板时不会出现干涉，也能避免汇流排与其他金属部件接触造成短路。

　　实际选型应用时，需要注意这款支架的适配边界：其网格单元仅适配外径21mm±0.1mm的圆柱电芯，不可混用18650、26650等其他规格的电芯；支架的耐温范围匹配常规PPO阻燃材料的物性参数，长期工作温度不超过120℃，可以满足常规消费类、轻型动力类电池包的使用需求，如果是高倍率放电的动力电池包，还需要搭配对应的导热灌封工艺使用。在成组设计时，要注意支架边缘到电池包壳体的安全距离不小于2mm，预留足够的绝缘间隙，同时在支架的对应位置预留温度传感器、采样线束的走线槽，避免线束挤压在电芯与支架之间造成绝缘破损。
