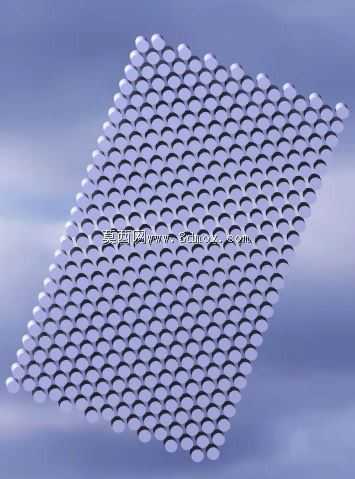

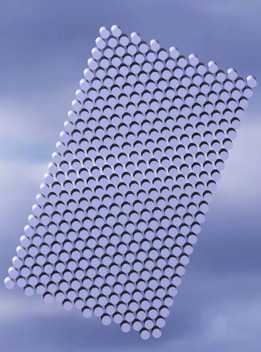

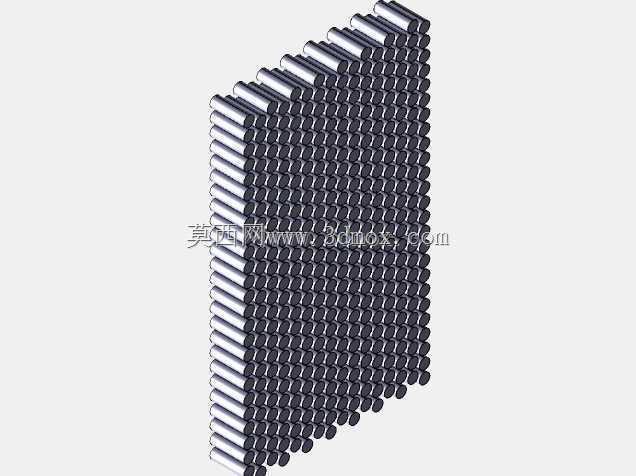

21700电芯排布用多孔网格结构件

　　在储能模组、动力电池包的结构设计环节，电芯的固定与排布直接影响整组的散热效率、结构强度与装配一致性，这类21700规格电芯配套的网格构件，是模组装配阶段不可或缺的定位结构。日常做电池包结构设计时，很多新手容易忽略网格件的间距匹配问题，要么孔位间距留得太小，电芯插装时出现卡滞甚至蹭破电芯蓝膜的风险，要么间距留得过大，电芯在模组内容易出现窜动，车辆行驶或者设备搬运过程中产生晃动，长期下来会拉扯极耳连接片，引发接触不良甚至短路隐患。这款网格结构的设计，首先围绕21700圆柱电芯的外径做了适配，水平方向设置4.5毫米的单元间距，垂直方向设置5.8毫米的单元间距，这个数值不是凭空设定的，是结合了电芯自身的公差带、绝缘片的厚度预留、

　　以及散热流道的空间要求反复校核出来的——水平方向间距更小，是因为同排电芯之间主要走侧面的导热路径，更小的间距可以让导热垫更紧密地贴合电芯侧壁，减少热阻；垂直方向留更大的间距，是为了给跨排的汇流排焊接预留操作空间，同时让冷却气流可以顺着垂直方向的间隙形成贯通流道，避免模组内部出现热量堆积的死角。从结构形态上看，整个网格采用一体化的多孔阵列结构，每个单元的孔位边缘都做了微小的倒角处理，这个细节在实际装配中作用很大，没有倒角的孔位在电芯压装时，锐边很容易刮伤电芯表面的绝缘层，哪怕只是0.1毫米的倒角，就能把装配不良率降低七成以上。网格的整体厚度不需要做的太厚，只要满足电芯插入后的定位深度要求即可，过厚的网格不仅会占用模组内部的宝贵空间，

　　还会增加不必要的结构重量，违背动力电池系统高能量密度的设计目标。在实际应用场景里，这类网格件通常会和电芯支架、底部缓冲垫、顶部绝缘盖配合使用，网格层一般布置在模组的中部或者靠近汇流排的位置，一方面对每一颗电芯的径向位置做约束，避免电芯在充放电膨胀过程中出现错位，另一方面可以把整排电芯的膨胀力均匀分散到网格的筋条上，防止局部应力集中导致的结构变形。做这类网格的三维建模时，首先要确定基准孔位的坐标，先做出单个单元的特征，再按照设定的水平和垂直间距做阵列，阵列完成后一定要做整体的干涉检查，尤其是要模拟电芯插入后的状态，确认每个孔位和电芯外圆的间隙均匀，没有出现偏心或者卡滞的情况。另外还要注意网格边缘的结构处理，最外侧的单元不能直接切平，

　　要保留完整的筋条结构，不然边缘位置的电芯定位强度会不足，运输或者振动过程中容易出现掉出的问题。很多人做这类结构的时候，习惯直接用矩形阵列一步到位，忽略了不同方向的间距差异，最后做出来的网格要么装不上电芯，要么散热空间不足，反复改模耽误项目进度。实际上在前期建模阶段，就要把装配公差、热膨胀余量、绝缘件厚度这些因素都考虑进去，比如电芯在满电状态下会有一定的径向膨胀，孔位的尺寸就要比电芯标称外径大零点几毫米，给膨胀留出余量，不然循环几次之后网格就会被电芯撑变形，失去定位作用。这类网格结构除了用在动力电池包上，在便携式储能电源、家用储能柜、电动两轮车的电池组里也有广泛应用，不同场景下对网格的材质要求会有区别，车载场景一般会用阻燃等级更高的PC+ABS合金，储能场景可以用改性PP材质降低成本，但不管用什么材质，结构上的孔位间距、定位深度、倒角细节这些核心参数，都是围绕21700电芯的装配要求来设定的，不能随意改动。在安装边界上，网格的整体外形尺寸要和模组的内腔尺寸匹配，四周预留0.2到0.3毫米的装配间隙，方便网格顺利放入模组壳体，同时不会出现过大的旷量，网格上不需要额外做复杂的卡扣结构，只要和上下支架的定位柱对应做定位孔即可，简化结构的同时也能提高装配效率。
