带背板21700电池固定座结构设计

　　在便携储能设备、电动两轮车动力模组、小型户用储能单元以及3D打印定制化电源套件的开发过程中，圆柱电芯的固定与排布一直是结构设计环节的核心要点之一，21700作为当前应用范围极广的圆柱电芯规格，其固定座的设计合理性直接影响整个电池包的装配效率、散热表现与结构稳定性。这款带背板的21700电池固定座，正是针对高密度排布的圆柱电芯组开发的集成式固定结构，区别于传统无背板的镂空支架，其一体式背板设计能够为整排电芯提供均匀的背部支撑，避免在模组受侧向冲击时出现电芯移位、极柱受力错位的问题。

　　从实际应用场景来看，这类电池座既可以用于小批量定制化储能电源的手工组装场景，适配3D打印快速打样的开发流程，也可以作为量产电池包的基础固定单元，通过多组拼接实现不同串并数要求的电芯排布。设计过程中优先考虑了电芯的安装公差匹配，每个电芯固定孔的孔径都预留了合理的装配间隙，既能够保证电芯可以顺畅插入，不会出现过盈装配导致的电芯外皮磨损，也不会因为间隙过大造成电芯在孔位内晃动，影响后续焊接工序的定位精度。

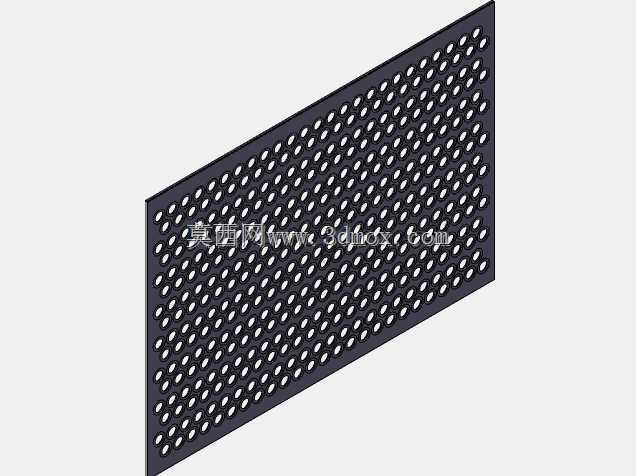

　　尺寸参数的设定完全围绕21700电芯的实际外形与安装边界展开，背板厚度设定为2mm，这个厚度是在平衡结构强度与材料利用率后得出的最优值——过薄的背板在长期使用中容易受电芯挤压出现翘曲变形，无法维持整组电芯的平面度；过厚的背板则会无谓增加整个模组的重量与占用空间，降低电池包的整体能量密度。整体支架的高度为606mm，长度方向适配25并16串的常规排布逻辑，每个孔位的间距严格按照电芯安全排布要求设置，预留了足够的散热间隙，避免电芯密集排布时热量积聚无法散出，同时也为后续加装镍片连接、温度传感器走线留出了操作空间。

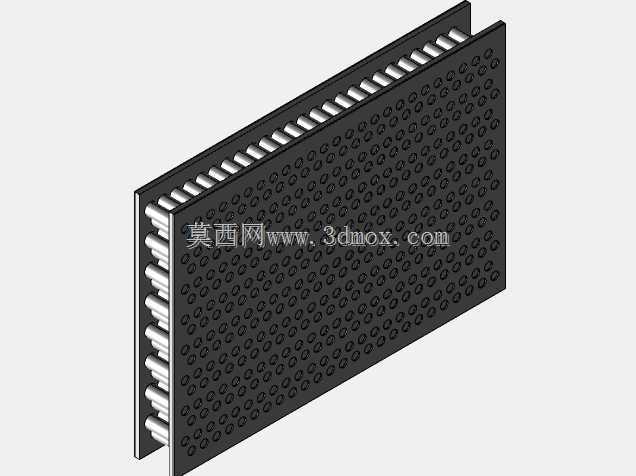

　　孔位的排布采用规整的矩阵式设计，这种排布方式一方面能够最大化利用安装平面的空间，在有限的面积内容纳更多电芯，另一方面也便于自动化焊接设备的路径规划，降低批量生产时的工艺难度。背板与电芯固定孔为一体式结构，不存在拼接缝隙，不会出现组装过程中支架分体错位的问题，整个结构的受力路径均匀，当电池包受到振动或冲击时，外力可以通过每个孔位的侧壁均匀传递到整块背板上，再通过背板分散到电池包的外壳结构上，避免局部应力集中导致单个孔位破裂。

　　在实际装配流程中，这款电池座可以先将所有电芯依次压入对应孔位，依靠孔壁的限位保持电芯的垂直状态，无需额外的治具辅助就可以完成镍片的点焊作业，背板的平面度能够保证所有电芯的底部处于同一平面，不会出现个别电芯突出或凹陷的情况，有效降低了焊接时虚焊、脱焊的概率。针对3D打印的加工特性，整个结构没有设计复杂的倒扣与悬空结构，打印时无需添加大量支撑，既能够减少打印后处理的工作量，也能够避免支撑去除过程中对孔位精度造成的损伤，打印完成后仅需简单去除毛边就可以直接投入使用。

　　从散热角度考虑，矩阵式排布的孔位之间预留的间隙可以形成自然的通风风道，当电池包工作时产生的热量可以顺着孔间的空隙流动，配合背板的导热特性，能够将电芯的热量快速传导出去，相比封闭式的电池固定结构，这种开孔设计能够让电芯的侧面直接与空气接触，大幅提升自然散热条件下的温度一致性，避免局部电芯温度过高影响整个电池包的循环寿命。同时，背板的存在也可以作为电芯与电池包外壳之间的绝缘隔离层，避免电芯外皮磨损后直接与金属外壳接触造成短路风险，提升整个电池系统的安全冗余。

　　在多组拼接使用时，这款电池座的边缘设计有对齐基准，多块支架拼接时可以依靠边缘的定位结构快速对齐，保证不同支架上的电芯孔位保持一致的间距，不会出现拼接后排布错位的问题，能够适配不同容量等级的电池包设计需求，无论是小容量的便携电源还是大容量的储能模组，都可以通过增减支架数量来灵活调整电芯数量，无需重新开模设计固定结构，大幅缩短定制化电池产品的开发周期。
