28BYJ-48步进电机结构三维建模

　　在小型自动化执行机构的设计选型过程中，28BYJ-48减速步进电机是应用频次极高的动力执行元件，常见于智能家电风摆控制、小型云台转动驱动、3D打印机进料辅助机构、智能门锁锁舌驱动、教学实验台位移模组这类对安装空间要求严苛、输出扭矩需求适中、控制精度要求不极端的场景。这类步进电机自带减速齿轮组，能通过较低的驱动成本实现可控的角位移输出，相比同尺寸的无减速步进，输出扭矩可以提升数十倍，完全适配小负载的往复转动、定角度分度需求。

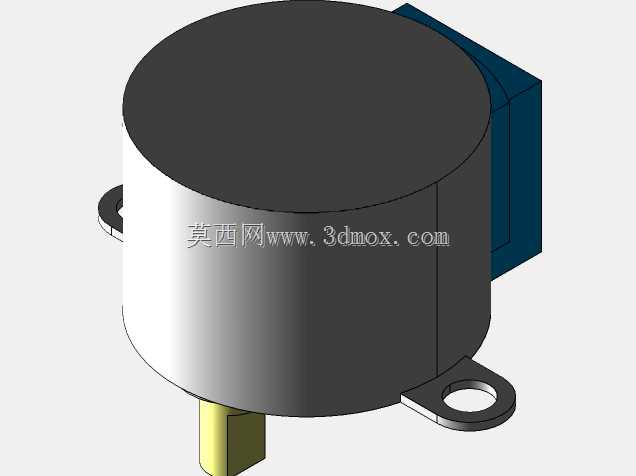

　　做这个模型的核心出发点，是解决日常装配设计中反复核对安装尺寸的痛点——很多选型阶段拿到的厂商二维图纸标注零散，不同批次的电机出线位置、安装耳厚度偶尔会有细微偏差，直接在装配环境里调用精准的三维模型，能提前规避安装干涉、轴孔配合错位的问题。建模过程中优先还原了所有装配相关的关键边界：主体圆柱外壳的外径尺寸严格按照实物测绘值设定，两个对称分布的安装耳上的通孔中心距、孔径大小都做了精准约束，安装耳的底面与电机主体底面的共面关系完全匹配实际安装基准，设计安装支架的时候可以直接贴合这个面做定位，不需要额外调整偏移量。

　　输出轴部分的建模特意做了D型切面的还原，这个细节是很多通用模型容易忽略的点——实际装配中D型轴的平面位置直接关系到联轴器、摇臂的周向定位，如果模型只做光轴，后续装配的时候很容易出现周向限位失效的误判，甚至会导致加工出来的配合件装上去之后初始角度偏差过大。轴的伸出长度、轴径尺寸也严格匹配实物参数，搭配对应的联轴器模型时可以直接做配合约束，不需要反复修改尺寸。

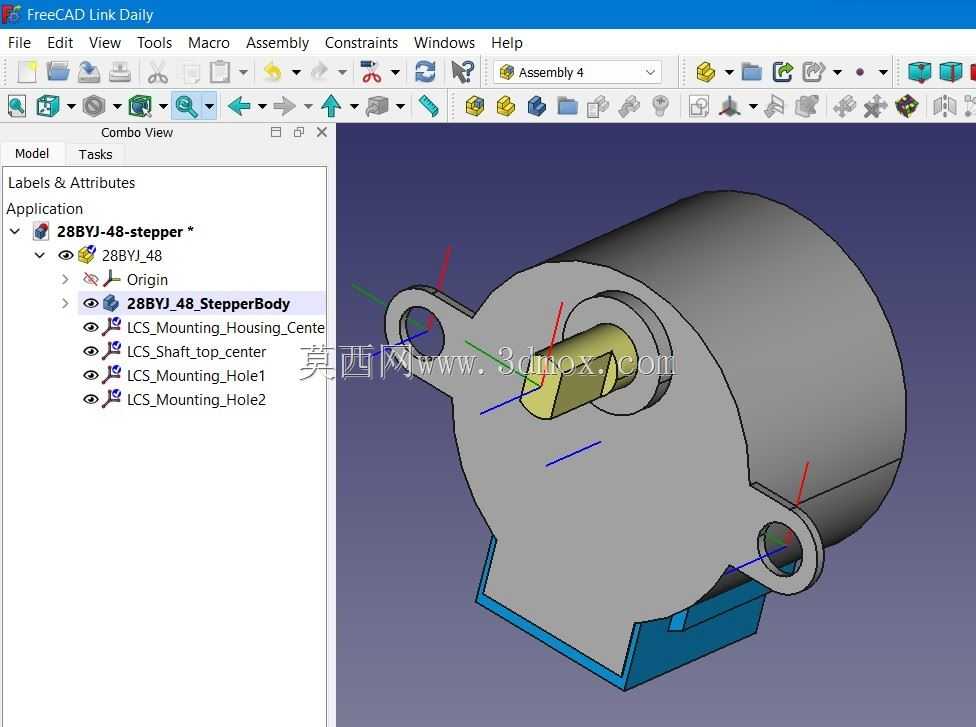

　　模型的结构树按照实际装配逻辑做了分层，主体外壳、减速箱端盖、输出轴、安装基准特征都做了独立的特征分组，在装配环境里调用的时候，可以直接选取对应的基准面做配合，不需要在杂乱的特征里找定位参考。两个安装孔的位置分别做了独立的基准轴，设计螺丝过孔、定位销的时候可以直接同轴配合，大幅提升装配设计的效率。

　　从实际应用的角度来说，这个模型完全覆盖了结构设计阶段需要的所有边界条件：电机整体的高度尺寸包含了底部出线端的凸起部分，做设备内部布局的时候，可以提前预留出线的弯折空间，避免后期装配时电线被外壳挤压破损；安装耳的厚度尺寸也做了精准还原，计算安装螺丝长度的时候可以直接参考模型数值，不用反复核对二维图纸的剖面标注。对于做小型自动化设备、智能硬件结构设计的工程师来说，这类精准的元件模型能大幅减少选型验证的时间，在方案设计阶段就能完成干涉检查、安装空间校核，避免后期打样出现装配问题。

　　不同于很多只做外观还原的模型，这个建模过程中特意保留了所有装配基准特征，没有做多余的外观倒角、纹理这类不影响装配的细节，一方面能降低模型的文件体量，在大装配体里调用的时候不会卡顿，另一方面也能让工程师快速定位到需要的配合参考，不用被无关的外观特征干扰判断。比如减速箱和主体外壳的结合面做了明确的基准面划分，需要拆解做内部齿轮组建模的时候，可以直接基于这个基准面拆分零件，不需要重新测绘定位。

　　在很多教学类的机械设计实训中，这类小型步进电机的模型也常被用作装配练习的素材，学生可以通过这个模型理解小型减速电机的安装定位逻辑、轴孔配合的公差设定思路、安装耳的受力设计要点——两个安装耳对称分布在主体两侧，能让电机工作时的震动均匀传递到安装支架上，避免单侧固定带来的震动偏移问题，这种结构布局也是小型动力元件的典型设计思路。
