PoltechBK15丝杠支撑轴承座结构

　　在直线传动模组、精密滑台以及中小型自动化进给机构的设计环节里，丝杠端部的支撑结构直接决定了整套传动系统的回转精度、轴向刚性以及长期运行的稳定性，这款BK15规格的轴台正是针对15mm公称直径的滚珠丝杠固定端支撑需求开发的一体式支撑组件。从实际应用场景来看，这类支撑座常被布置在丝杠靠近驱动电机的一端，承担丝杠运转过程中的径向载荷与双向轴向载荷，避免丝杠因悬臂受力出现挠曲变形，同时抵消丝杠高速回转时产生的轴向窜动，在3C检测设备、小型数控雕刻机、桌面级自动化送料机构这类对安装空间有严格限制、同时对传动精度有一定要求的设备中应用十分广泛。

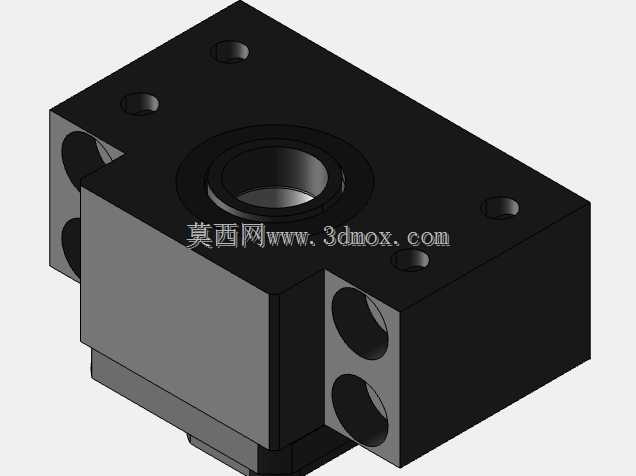

　　从结构设计思路来看，这款轴台采用了一体式方块式本体设计，本体上预留了成组的安装沉孔，能够直接通过内六角螺栓固定在设备的安装基板上，不需要额外加工复杂的定位台阶，降低了安装面的加工难度。本体的中心孔为轴承安装腔，内部可适配配对安装的角接触球轴承，能够同时承受径向力与两个方向的轴向力，相比单轴承支撑结构刚性提升明显；轴承腔的端面设计了轴承压盖的安装螺纹孔，通过压盖可以对轴承外圈进行轴向定位，调整轴承预紧量，消除轴承内部游隙，提升支撑端的回转精度。本体两侧还设计了对称的避让槽与安装孔位，既可以适配不同规格的电机连接法兰，也能在紧凑安装空间内避开周边的管线、相邻结构件，减少安装干涉的可能。

　　从安装边界与尺寸特性来看，这款轴台的本体外形为规整的方块结构，安装孔位采用对称布局，中心高与同规格的丝杠螺母座、导向导轨的安装高度匹配，设计选型时不需要额外调整安装面的高度差，能够直接对齐传动链的中心，减少装配时的调整工作量。轴承安装孔的公差按照精密轴承的配合要求设计，能够保证轴承外圈与本体的配合精度，避免轴承外圈在运转过程中出现蠕变；中心孔的一端设计了密封圈安装槽，可以配套骨架密封圈对轴承腔进行密封，阻挡加工环境中的切屑、粉尘、切削液进入轴承内部，延长轴承的维护周期与使用寿命。本体上的所有安装孔位都做了倒角处理，既可以避免螺栓安装时出现刮蹭，也能去除加工毛刺，减少装配时的应力集中。

　　在实际装配使用过程中，这类支撑座需要配合丝杠端部的锁紧螺母使用，通过锁紧螺母对轴承内圈进行轴向锁紧，将丝杠与轴承内圈刚性连接，保证丝杠的回转精度能够稳定传递。设计时需要注意，支撑座的安装面平面度需要控制在合理范围内，避免安装时本体出现变形，导致轴承孔的同轴度超差，进而引发丝杠运转卡滞、轴承过早磨损的问题。相比分体式的支撑结构，这种一体式轴台的装配累积误差更小，安装步骤更简便，不需要现场对轴承座进行配对修磨，能够大幅缩短设备的装配周期，同时在后期维护时，只需要拆卸压盖就可以更换轴承，不需要整体拆卸支撑座本体，维护便捷性更好。

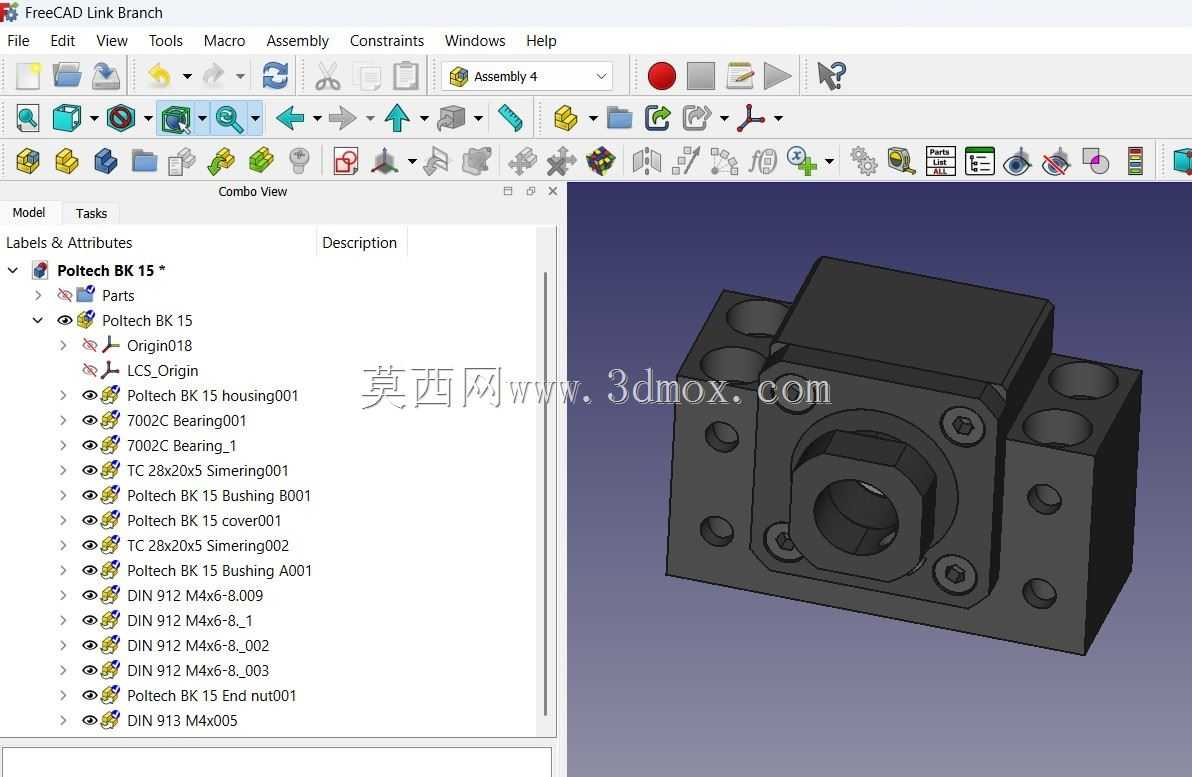

　　从功能特性上看，这款轴台的刚性足以满足中小型进给机构的负载需求，在常规的1000rpm以下的丝杠运转工况下，能够稳定保持支撑精度，不会出现明显的振动或轴向窜动；本体采用钢材加工而成，经过表面发黑处理，具备一定的防锈能力，能够适应一般工业车间的使用环境。在进行三维建模时，整个装配体拆分了本体、轴承、衬套、密封圈、端盖、锁紧螺钉等独立零件，每个零件的尺寸都按照实际加工公差进行建模，能够直接用于设备的整体装配干涉检查，也可以作为选型时的安装尺寸参考，帮助设计人员快速完成传动部分的布局设计，减少重复建模的工作量。
