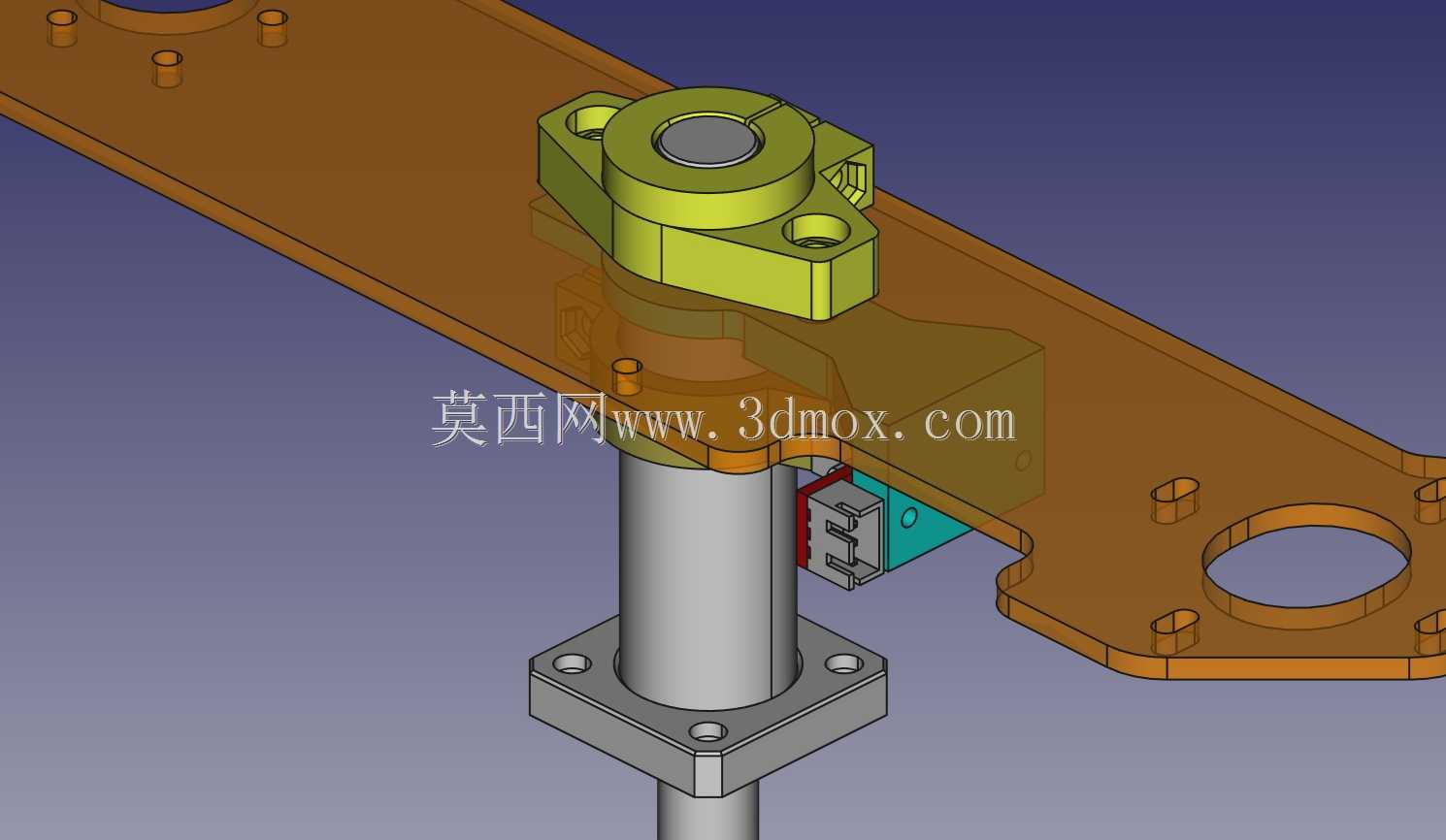

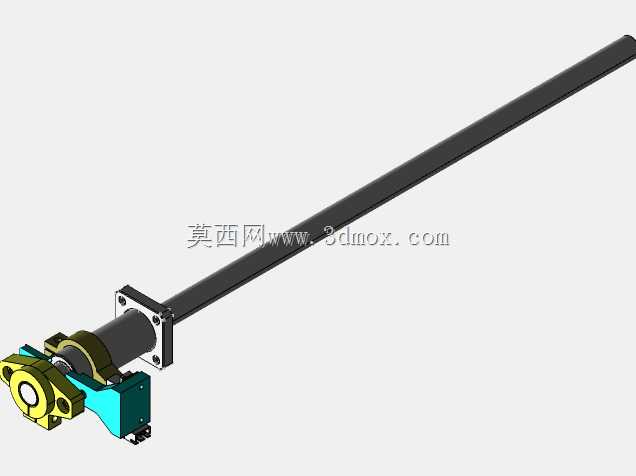

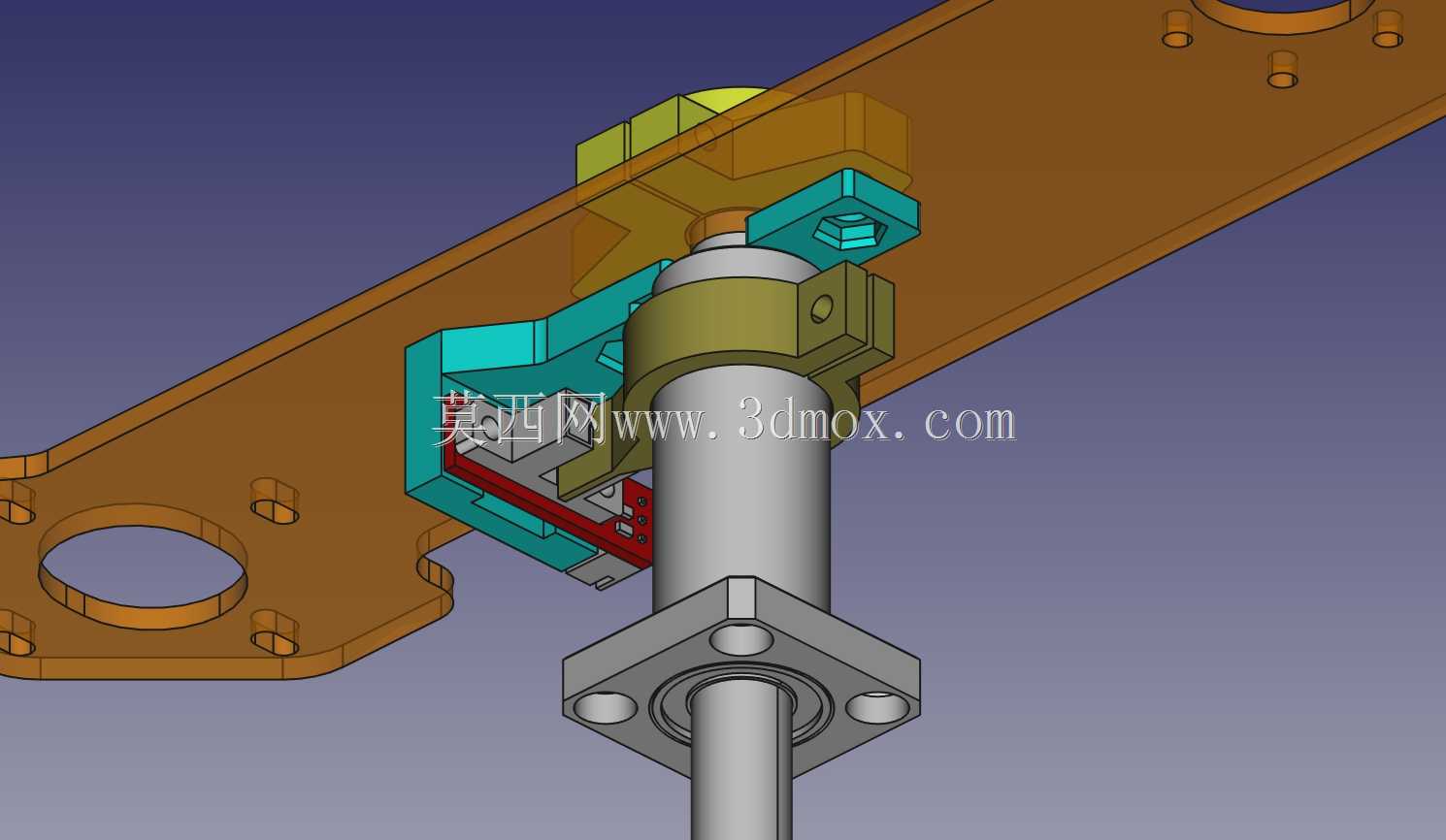

带LMK12LUU轴承的光学开关安装结构

　　这套结构主要面向需要直线运动位置检测的自动化设备场景，常见于小型模组滑台、3D打印运动轴、桌面级自动化检测工位的原点或限位触发环节，核心是把光学触发元件和直线运动导向件做集成式安装，省去额外单独布置传感器支架的空间，也能减少装配时的对位调整工作量。从实际使用逻辑来看，LMK12LUU是法兰型直线轴承，本身承担直径12mm光轴的直线往复运动导向功能，光轴在轴承内做轴向滑动时，这套顶部结构会随光轴的运动位置变化，触发光学开关的通断信号，给设备控制系统传递位置到位的反馈，相比接触式的机械微动开关，光学触发没有机械碰撞磨损，长期往复运行的触发精度保持性更好，也不会因为触点氧化出现信号失灵的问题。

　　设计思路上没有采用传感器和轴承座分体布置的常规方案，而是把光学开关的安装位直接集成在轴承安装法兰的延伸结构上，安装基准直接和轴承的定位基准重合，从根源上避免了分体支架装配时带来的位置累积误差，装配时只要把法兰轴承固定在设备安装板上，光学开关的触发位置就已经和光轴的运动路径对齐，不需要反复调整传感器的前后左右位置，能大幅缩减产线装配的调校工时。结构的外形尺寸完全适配LMK12LUU轴承的安装边界，法兰端的四个安装孔位和标准LMK12LUU法兰轴承的孔位完全一致，不需要对原有设备的安装板做额外改孔，直接替换原有普通法兰轴承就能实现位置检测功能的加装；安装板上方的支架做了分层避让设计，上层预留了光学开关本体的安装槽，

　　中层留出了光轴上触发挡片的运动空间，挡片随光轴上下移动时能无阻碍穿过光学开关的U型槽，不会出现运动干涉，同时支架侧边做了加强筋结构，避免设备运行时的振动导致传感器位置偏移，保证触发位置的一致性。实际装配时，光轴穿过LMK12LUU轴承内孔，触发挡片固定在光轴对应触发位置的轴段上，光学开关嵌入支架的安装卡槽后用侧顶螺丝固定，整个组件通过法兰上的四个螺丝固定在设备的安装基板上，布线时线缆可以顺着支架侧边的走线槽排布，不会和运动的光轴发生剐蹭。这套结构的触发间隙经过适配，挡片穿过光学开关槽口时的单边间隙控制在1mm左右，既不会因为间隙过小出现运动擦碰，也不会因为间隙过大导致光信号触发不灵敏，对于常规的工业级光学开关，

　　这个间隙下的触发重复精度可以控制在0.02mm以内，完全能满足小型自动化设备的位置检测需求。另外结构上的安装支架做了镂空减重设计，在保证安装强度的前提下尽可能减少运动部分的附加重量，不会给光轴的直线运动带来额外的负载，适配常见的小型步进电机或者伺服电机驱动的轻载直线运动场景，不管是做原点复位检测、极限位置限位保护，还是多工位的位置分段触发，都能稳定工作。在不同的应用场景里，只需要调整光轴上触发挡片的固定位置，就能改变触发的位置点，不需要改动支架和传感器的安装位置，调整方式简单可靠，不需要复杂的工装辅助，现场维护人员只需要用内六角扳手松开挡片的顶丝，移动到对应位置锁紧就能完成位置调整，维护成本很低。
