HiwinMGN系列微型直线导轨参数化设计

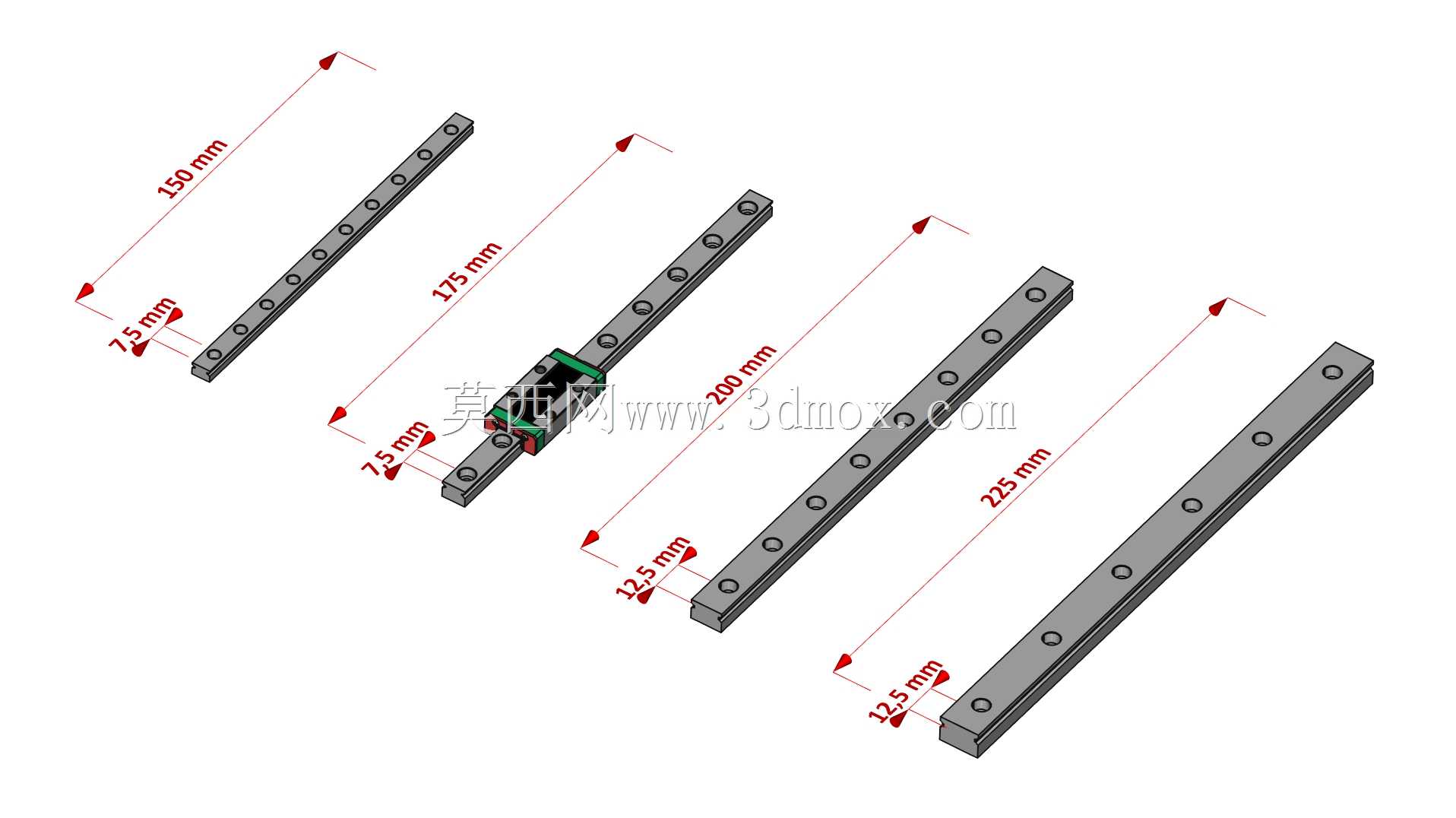

　　在桌面级3D打印机运动轴搭建、小型自动化检测设备滑台设计、精密光学仪器微调机构开发这类对安装空间有严格限制的场景中，微型直线导轨的选型适配一直是结构设计环节的高频痛点。常规标准导轨成品长度固定，很多时候为了匹配设备内部的紧凑安装空间，设计人员要么对长导轨做二次裁切破坏原有安装孔位精度，要么额外设计转接块调整安装位置，既增加装配工作量，也容易引入运动平行度误差。这套针对Hiwin MGN系列微型导轨做的参数化设计，刚好能解决这类适配难题，覆盖MGN7、MGN9、MGN12、MGN15四个常用微型导轨规格，设计逻辑完全贴合原厂导轨的尺寸规范，不需要额外调整安装接口就能直接替换标准件。

　　从实际使用场景来看，MGN7作为系列中截面尺寸最小的规格，宽度仅7mm，适合用在负载极小、空间极度紧凑的场合，比如小型视觉检测设备的镜头微调滑台、桌面级机械臂的末端执行器导向结构，这类场景对导轨自身重量敏感，更小的截面能有效降低运动部件的惯量，提升微调响应速度。MGN9和MGN12是应用最广的两个规格，前者常用来搭建小型点胶机的Z轴升降导向、桌面激光雕刻机的X轴运动导轨，后者则更多出现在小型数控雕刻机的运动轴、自动化设备的料仓推拉导向结构中，能承受适中的倾覆力矩，满足常规轻载直线运动的精度需求。MGN15作为该系列里负载能力最强的规格，可用于小型输送线的滑台导向、检测设备的工件平移机构，单根导轨搭配对应滑块就能提供足够的支撑刚性，不需要额外加装辅助导向结构。

　　设计过程中完全遵循原厂导轨的安装边界规范，不同规格的导轨宽度、安装孔间距、滑块安装孔位尺寸都和标准件保持一致，比如MGN7的导轨宽度7mm，安装孔中心距15mm，滑块安装孔位间距15mm×10mm；MGN9导轨宽度9mm，安装孔中心距20mm，滑块安装孔位间距20mm×15mm；MGN12导轨宽度12mm，安装孔中心距25mm，滑块安装孔位间距25mm×20mm；MGN15导轨宽度15mm，安装孔中心距40mm，滑块安装孔位间距40mm×25mm。所有安装孔的沉头深度、孔径都适配对应规格的内六角安装螺丝，设计人员只需要根据自身设备的安装空间长度，调整参数表中的导轨长度数值，模型就能自动生成对应长度的导轨本体，同时自动排布对应数量的安装孔，保证两端安装孔到导轨端面的距离符合安装规范，不会出现孔位超出导轨本体或者两端预留长度不足无法安装的问题。

　　从结构功能来看，这类微型导轨属于滚动导向元件，滑块内部的钢珠在导轨滚道内循环滚动，将滑动摩擦转化为滚动摩擦，运动阻力小，低速运行时不会出现爬行现象，能保证微米级的运动精度。参数化设计过程中保留了导轨和滑块配合的滚道截面尺寸，滑块和导轨的配合间隙按照标准预压等级设置，既不会因为间隙过大导致运动精度下降，也不会因为预压过大增加运动阻力、缩短使用寿命。针对不同长度的导轨，模型会自动调整导轨本体的刚性校核参数，当导轨长度超过对应规格的最大允许跨度时，会提示需要增加中间支撑，避免长导轨在负载下出现挠曲变形影响运动精度。

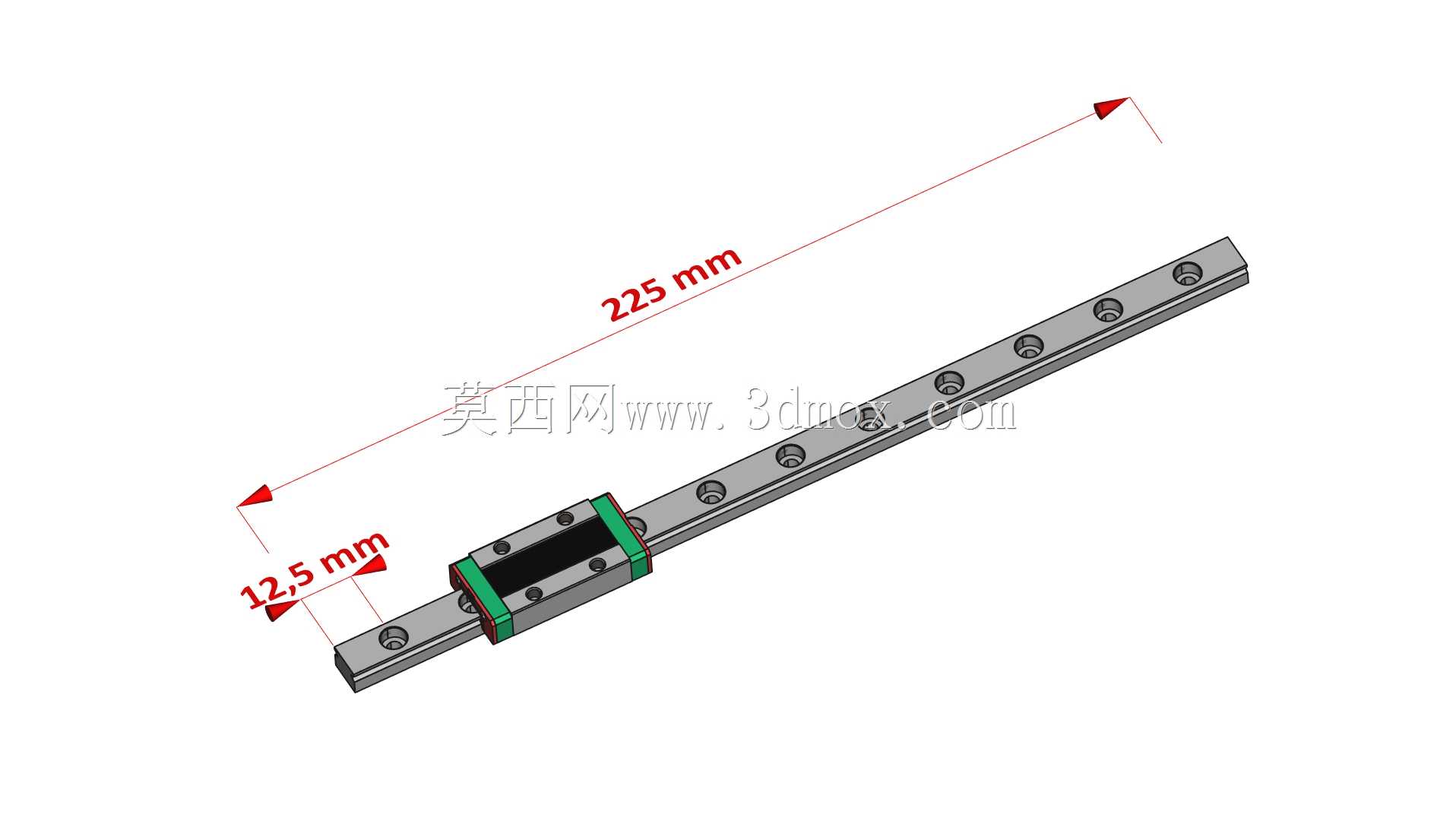

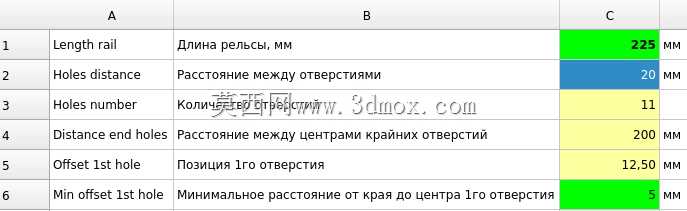

　　在实际设备装配过程中，使用这套参数化模型能大幅缩短设计周期，不需要反复核对标准件手册修改导轨长度和孔位，只需要输入实际需要的导轨长度，就能直接生成符合安装要求的三维模型，直接导入装配体中做干涉检查。比如在设计小型桌面3D打印机的X轴导轨时，根据打印幅面计算出需要175mm长度的MGN12导轨，直接在参数表中输入长度数值，就能生成对应长度的导轨模型，安装孔位自动排布，两端预留的安装位置刚好匹配打印机机架的安装立柱，不需要额外做结构调整。在光学设备的微调机构设计中，需要150mm长度的MGN9导轨做镜头的轴向微调导向，生成的模型孔位和设备安装板的预设孔位完全重合，装配时不需要二次打孔，能有效保证导向精度。

　　需要注意的是，不同规格的导轨适配的滑块负载能力有明确差异，设计选型时要根据实际运动部件的重量、受力方向计算负载，选择对应规格的导轨，避免小规格导轨承受过大负载导致滚道变形、精度丧失。比如竖直安装的导轨要额外考虑滑块和运动部件的重力带来的倾覆力矩，必要时可以选用加长滑块或者双滑块并排安装的方式提升承载能力。参数化模型中也预留了滑块型号的调整选项，可以根据负载需求选择标准滑块或者加长滑块，自动匹配对应的安装尺寸。
