92毫米规格机柜通风散热风扇过滤格栅组件

　　在工业控制柜、嵌入式工控设备、小型电力柜体以及桌面级工业电子设备的散热系统设计中，进风端的防尘防护与气流导向一直是容易被忽略却直接影响设备长期运行稳定性的细节。这套适配92毫米安装尺寸的风扇过滤格栅组件，正是针对这类小尺寸通风位的防护需求设计，解决了常规裸装风扇运行时易吸入粉尘、线缆碎屑、飞虫，同时扇叶外露存在安全隐患的问题。

　　从实际应用场景来看，92毫米规格的轴流风扇是小功率工控设备、紧凑型PLC控制柜、桌面型激光雕刻控制箱、小型通讯中继机柜里最常用的散热规格，这类设备往往安装在车间边角、设备夹层或者半开放的工业环境中，空气中漂浮的金属切削碎屑、纺织纤维、粉尘会随着风扇进风直接进入柜体内部，堆积在电路板、接线端子或者功率元件表面，轻则造成元件散热效率下降，重则引发绝缘失效、短路打火等故障。这套组件直接集成了外侧防护格栅与过滤层支撑结构，不需要额外设计过滤棉的固定压框，安装时可以直接配合标准92毫米风扇的安装孔位完成固定，大幅减少结构设计的重复工作量。

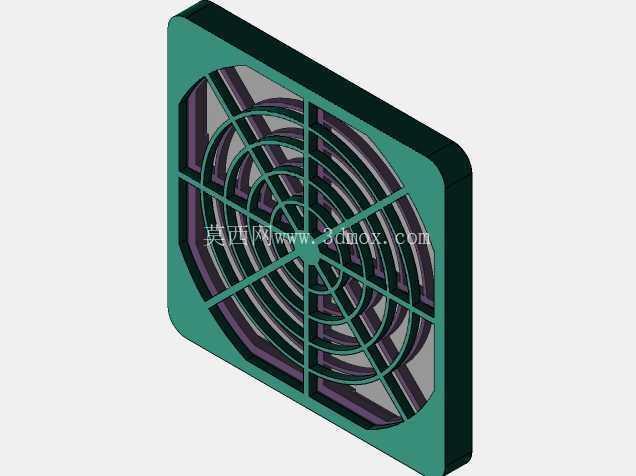

　　从功能特性上看，外侧格栅采用放射状加环形加强筋的栅格结构，栅格的通风间隙经过反复校核，既保证足够的通风通流面积，不会因为格栅遮挡造成风扇进风阻力过大、散热风量衰减，又能有效阻挡直径大于3毫米的异物进入，避免车间内的小零件、导线头被吸入扇叶造成风扇卡滞损坏。格栅的边缘做了圆弧过渡处理，没有尖锐的注塑飞边或者棱角，设备维护时操作人员触碰格栅边缘不会被划伤，符合工业设备的安全防护要求。过滤层的安装位预留了足够的压缩空间，可以适配常规厚度的聚氨酯防尘过滤棉或者尼龙过滤网，过滤棉更换时不需要拆卸整个风扇组件，只需要掀开外侧格栅的卡扣就可以完成滤材更换，日常维护操作十分便捷。

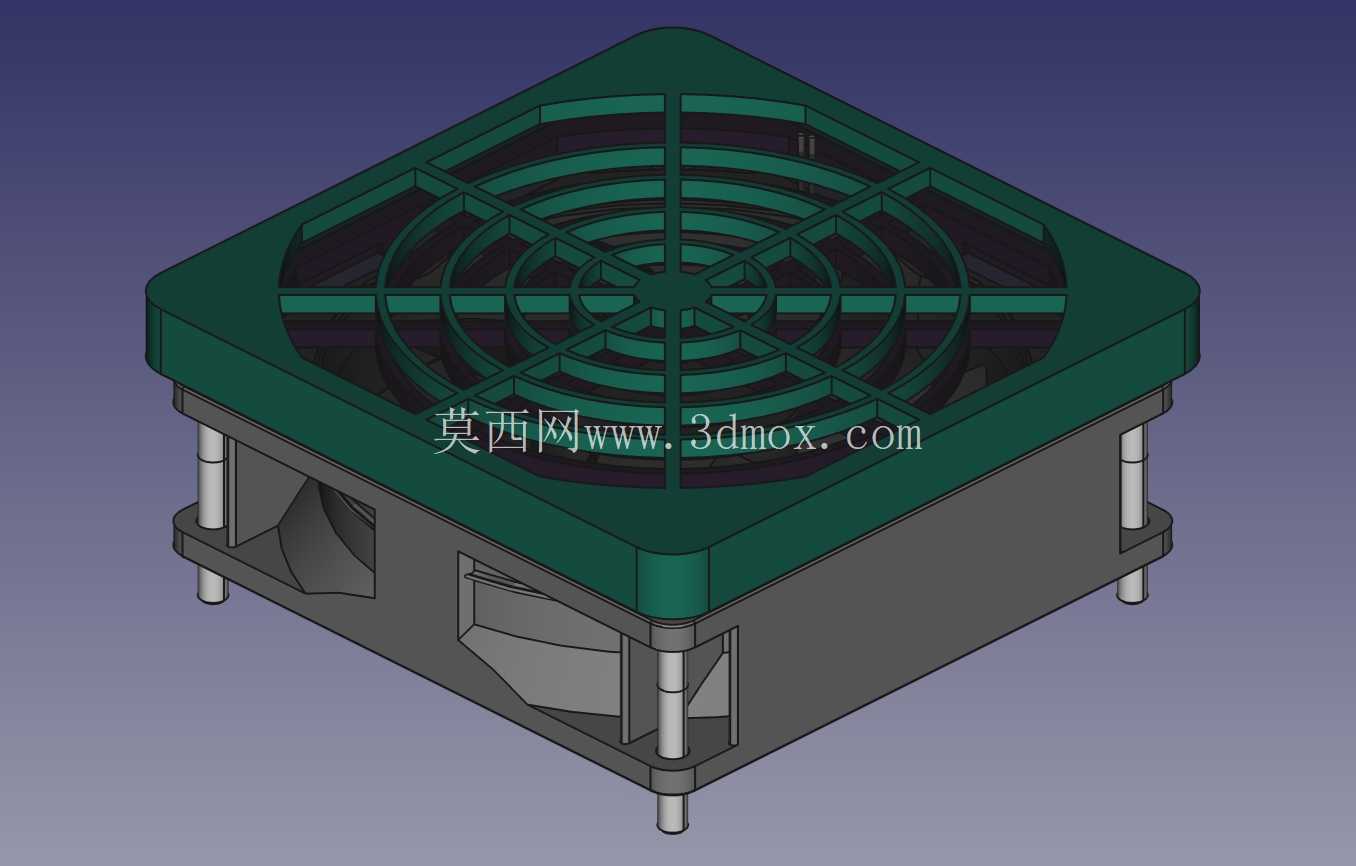

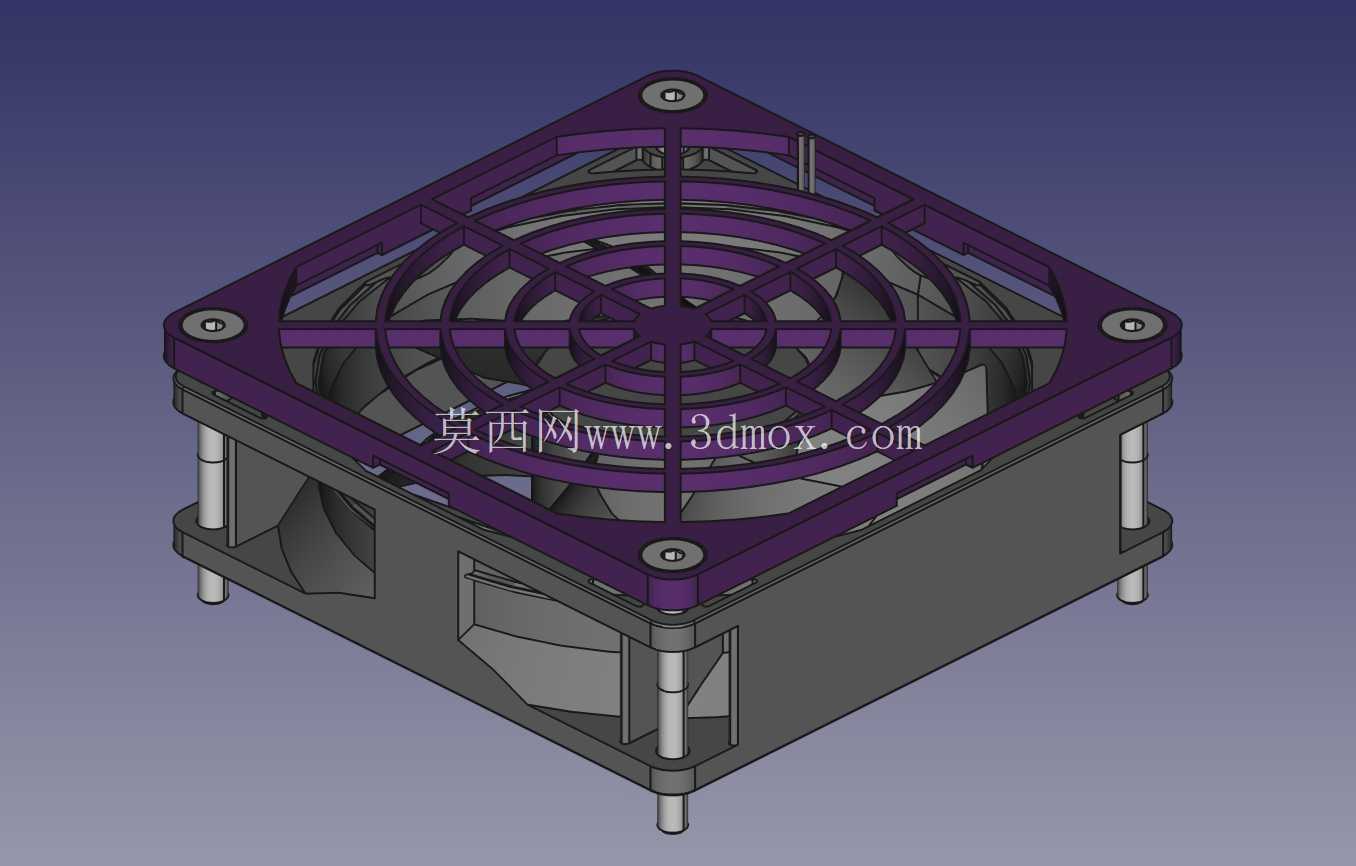

　　设计思路上，这套组件完全匹配标准92毫米轴流风扇的安装边界，四个安装柱的中心距严格遵循行业通用的92毫米风扇安装孔位尺寸，安装柱的长度预留了风扇本体厚度、密封减震垫厚度以及柜体板材厚度的安装余量，安装时可以从柜体外侧直接穿入安装螺丝，和柜体内侧的风扇完成对锁固定，不需要在柜体内部预留额外的操作空间，对于内部布线密集、元件排布紧凑的紧凑型柜体十分友好。格栅的外轮廓尺寸比风扇安装边界略大3毫米，安装后可以完全覆盖柜体上的92毫米通风开孔，边缘和柜体表面贴合紧密，不会出现缝隙导致未经过滤的空气从侧边进入柜体内部。

　　从安装适配性来看，组件的安装柱采用了加强筋结构，即使在有持续振动的设备上（比如配套小型空压机、移动式工控设备使用），也不会出现安装柱断裂、格栅松动脱落的问题。格栅的整体厚度控制在12毫米以内，不会突出柜体表面过多，避免设备运输、安装过程中磕碰造成格栅损坏。过滤层支撑面的网格密度经过优化，既能托住过滤棉不会被风扇的进风负压吸得变形凹陷，又不会对气流造成额外的遮挡，保证风扇的实际出风量能够达到设计标称值的90%以上，不会因为加装过滤组件造成散热能力大幅下降。

　　在实际选型使用中，这套组件可以直接替换同尺寸的老式塑料风扇网罩，不需要修改柜体的原有开孔尺寸和安装孔位，对于老旧设备的散热系统防尘改造也十分适用。针对不同的使用环境，还可以根据现场粉尘浓度更换不同过滤精度的滤材，比如在木工车间、打磨工位这类高粉尘环境可以更换加厚的过滤棉，在普通办公环境下的电子设备可以使用薄型尼龙网降低风阻，组件本身的结构不需要做任何修改就可以兼容不同滤材，适配性十分灵活。
