2020系列V槽挤压铝型材框架构件

　　做非标设备框架搭建的时候，很多工程师第一反应都是选欧标铝型材，毕竟开模成本低、拼接灵活，后期改型也不用大动干戈，但常规的2020方槽铝型材在做轻载滑动导向的时候，往往需要额外加装直线导轨或者滑轮组件，不仅占用额外安装空间，装配的时候还要反复调整平行度，对于桌面级小型设备、DIY实验台架这类对安装空间敏感的场景来说，冗余的附件反而会拖慢装配效率，增加整体重量。这款V槽挤压型材就是针对这类场景做的优化设计，把V型导向槽直接集成在型材的挤压截面上，不需要后续二次加工导向槽，挤压成型后只要做定长切断、端面攻丝或者端盖安装就可以直接投入使用，省掉了后续铣槽的工序，对于小批量定制的台架来说，能省不少机加工的等待时间。

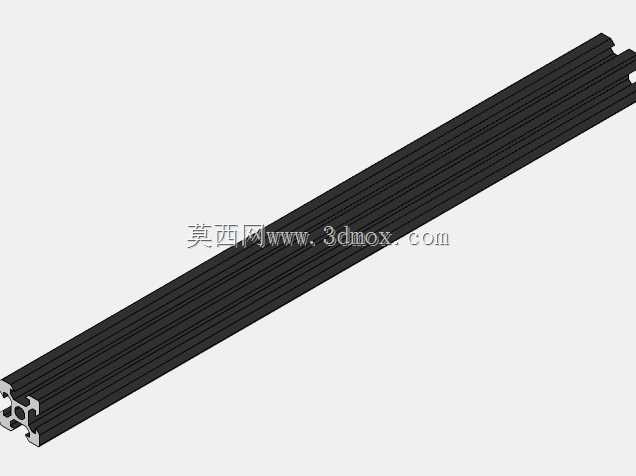

　　从截面设计来看，这款型材沿用了2020系列铝型材的安装孔位基准，中心的型腔尺寸、侧面的T型槽位置都和常规2020铝型材保持兼容，也就是说之前用普通2020型材搭建的框架，要是局部需要加装滑动导向结构，直接替换对应段的型材就行，不用重新设计整个框架的连接结构，连接角码、端面连接板、T型螺栓这些通用配件都能通用，不会出现配件不匹配需要重新采购的问题。V槽的角度做了专门的适配，刚好匹配市面上常规的V型滚轮，滚轮卡入槽内之后，接触线均匀，不会出现偏磨的情况，滑动的时候阻力小，没有明显的卡顿感，做小型滑台、3D打印机的运动轴、桌面流水线的侧边导向都能满足使用要求，不需要额外加装导向轴，整体结构可以做得更紧凑。

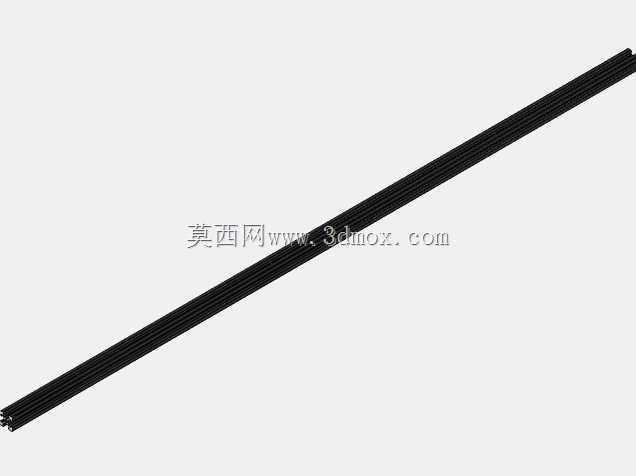

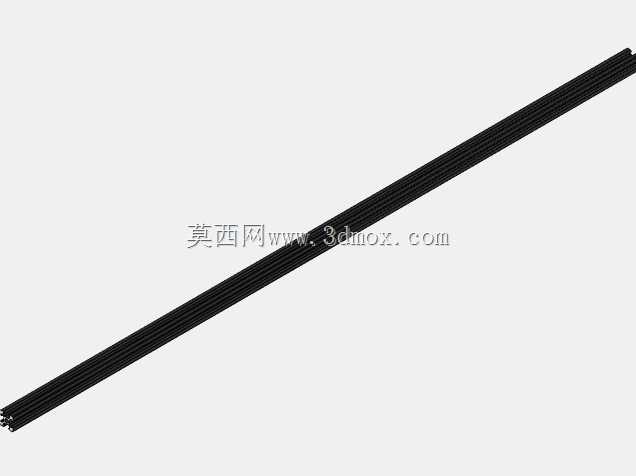

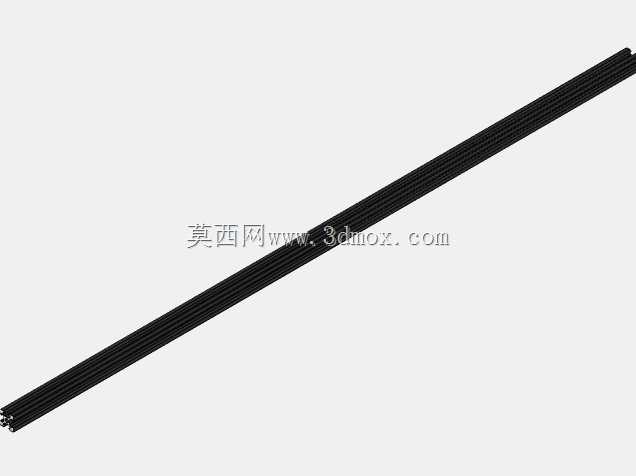

　　尺寸覆盖上做了50mm的增量梯度，从300mm到1000mm的长度区间都能直接选用，做设计的时候不用特意去定制特殊长度，只要根据框架的实际跨度选对应长度的型材就行，要是需要更长的尺寸，也可以通过型材连接件拼接，拼接处的V槽可以通过修磨保证对齐，不会影响滚轮的顺畅通行。安装边界上，型材的截面外轮廓尺寸和标准2020型材完全一致，20mm×20mm的外截面，不管是做设备的外框架立柱，还是做内部的横向支撑梁，预留的安装空间和常规2020型材完全一样，之前画好的安装孔位图纸不用修改，直接替换型材型号就能用，对于需要快速迭代的小型设备项目来说，这点能省不少绘图改图的时间。

　　实际应用的时候，这款型材不光能做导向构件，本身的截面强度和普通2020铝型材相当，作为框架的受力构件完全够用，比如做小型检测设备的机架，既可以用它搭整体框架，又可以直接利用自带的V槽做检测探头的滑动导轨，不用额外叠加导轨安装座，整个机架的集成度更高，装配的时候零件数量更少，累计装配误差也能更小。要是需要做T型槽的使用场景，只要修改草图的槽型轮廓，把V型的斜面改成直边，就能直接生成对应T槽的型材模型，参数化的草图结构调整起来很方便，不需要重新绘制整个截面，对于需要衍生不同槽型型材的设计场景来说，修改效率很高。

　　在做装配验证的时候，要注意V槽的安装方向，要是作为水平导向使用，尽量把V槽的开口朝向斜下方或者侧面，避免加工或者使用过程中产生的切屑、灰尘积在槽内，影响滚轮的滑动顺畅度；要是作为垂直导向使用，要在型材下端加装挡块，避免滑台超程脱出。型材的端面可以安装常规的2020型材端盖，既美观又能防止尖锐的端面划伤操作人员，侧面的T型槽可以用来安装传感器支架、线槽、拖链这些附件，和普通铝型材的使用方式完全一致，不需要特殊的安装配件。对于做桌面级自动化设备、教学实验台架、DIY数控设备的结构工程师来说，这种集成了V型导向槽的挤压型材，能在保证结构强度的前提下，大幅简化导向部分的设计，减少零件数量，降低装配难度，同时还能保持和通用2020铝型材的配件兼容性，不会增加额外的采购成本，是轻载导向场景下很实用的一种框架构件选择。
