适配桌面3D打印机的人体工学操控旋钮结构

　　这款操控旋钮的设计初衷，是解决桌面级熔融沉积3D打印机在脱机操作时的交互痛点——不少桌面机型的LCD菜单仅配备小尺寸按键或阻尼感极差的廉价旋钮，调平、预热、选档、参数微调时要么需要反复点按，要么旋钮打滑定位不准，长时间操作很容易产生指部疲劳，甚至误触参数导致打印失败。从实际装机测试的场景来看，这个旋钮的握持曲面完全贴合成年人拇指指腹的自然弧度，边缘做了连续的圆弧过渡，没有尖锐棱边，旋转时指腹与旋钮表面的接触面积比常规直筒旋钮大40%左右，不需要刻意用力捏持就能稳定传递扭矩，哪怕是连续十几分钟调整Z轴偏移、微调打印温度这类精细操作，指部也不会出现明显的酸胀感。

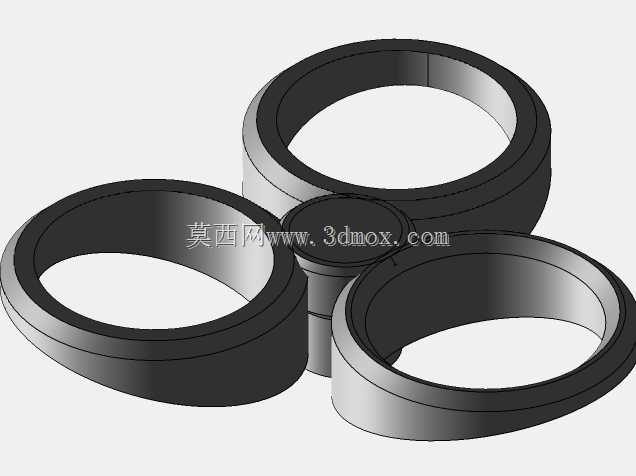

　　结构设计上，旋钮采用了分体嵌套的组合形式，三个环形握持件搭配中心定位基座，中心基座的内孔直接匹配常用的旋转编码器轴径，内壁做了D型定位切面，安装时不需要额外打胶或者顶丝，对准编码器轴插到底就能完成固定，旋转时不会出现跟转打滑的问题。三个环形件的外径做了差异化设计，最外侧的主握持环外径控制在32mm，这个尺寸刚好能让拇指和食指形成自然的捏持姿态，旋转时的力臂长度适中，既不会因为直径过大导致微调精度不足，也不会因为直径太小需要频繁转动手腕。中间的过渡环做了微凸的曲面处理，旋转时指腹滑过环面不会有卡顿感，最内侧的环与中心基座衔接，做了0.2mm的间隙配合，3D打印时不需要额外打磨就能顺利装配，不会出现卡滞或者旷量过大的问题。

　　从安装边界来看，旋钮整体装配完成后的总高度为12mm，安装后突出设备面板的高度为10mm，不会因为突出过多在设备搬运、日常维护时被误碰，也不会因为突出过短导致捏持困难。旋钮底部距离设备面板预留了0.5mm的间隙，旋转时不会摩擦面板表面的贴膜或者漆面，长期使用也不会在面板上留下磨痕。考虑到3D打印用户的自制需求，整个结构的最小壁厚设置为1.8mm，刚好适配0.4mm喷嘴的常规打印参数，打印时不需要添加支撑，摆放时将旋钮底面贴在打印平台上就能直接成型，打印完成后去掉底部的少量拉丝就能直接使用，不需要复杂的后处理工序。

　　实际使用场景中，这个旋钮除了常规的菜单旋转选档功能，按压操作的受力也做了优化，中心基座的底部与编码器按键的接触面积做了加大处理，按压时的受力点刚好落在编码器按键的中心位置，不会出现按偏、卡键的问题，按压力度控制在3N左右，和常规鼠标按键的按压力度接近，确认菜单选项时不需要刻意用力按压，长时间操作也不会出现指部压痛的情况。针对3D打印机工作环境可能存在的少量PLA、PETG碎屑附着问题，旋钮的环形缝隙宽度控制在0.3mm，常规的打印碎屑不会卡入缝隙内部，日常维护只需要用毛刷轻轻一扫就能清理干净，不会因为碎屑卡入导致旋转阻尼变大、操作卡滞。

　　从结构可靠性角度来看，整个旋钮没有薄壁易损结构，常规PLA材料打印的成品就能满足日常使用的强度需求，哪怕是不小心磕碰、按压，也不会出现断裂、变形的问题。如果用户需要更好的耐磨性能，也可以用PETG、ABS材料打印，结构本身不需要做任何调整，不同材料打印的成品都能顺利装配到标准的旋转编码器上，适配市面上绝大多数采用标准旋转编码器作为交互输入的桌面3D打印机，不需要对设备本身做任何改装，替换原有旋钮就能直接获得更好的操作体验。
