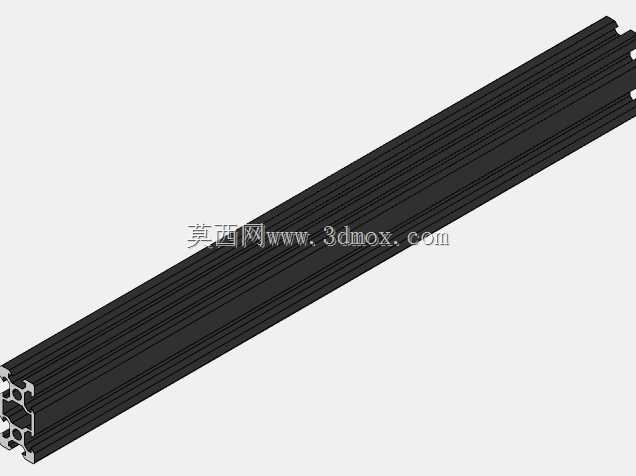

2040规格V槽工业铝挤压型材

　　做非标设备框架设计的时候，经常会遇到型材选型卡壳的情况——要么标准型材的槽型不对，装直线运动件的时候还要额外加转接件，要么长度规格固定，切料的时候余料浪费严重，这次做的这款V槽挤压件，就是针对这类实际痛点调整的截面设计。先从实际应用场景说，这类带V槽的挤压型材，最常用的场景就是小型自动化设备的主体框架，比如桌面级3D打印机的运动机架、小型输送线的侧边支撑、检测工位的工装台架，还有一些需要做直线滑动导向的轻型设备，不用额外装外置直线导轨，直接利用型材本身的V槽作为滚轮的行走轨道，能省掉不少导轨安装的调试时间，也能压缩整体设备的材料成本。

　　从功能特性上看，这款型材的截面是2040规格，也就是截面宽度20mm、高度40mm，属于轻型铝挤压型材的常用尺寸范围，截面本身带的V槽槽型角度经过适配，刚好匹配市面上常规的V槽滚轮，滚轮卡入槽内之后，侧向间隙可以通过偏心轮调整，运动过程中不会出现晃量，相比普通平槽铝型材，不需要额外在槽内装导轨条，装配的时候直接把滚轮座锁在移动台板上就能用。型材本身的挤压截面做了等壁厚设计，壁厚均匀性控制在挤压工艺允许的公差范围内，后续做阳极氧化或者喷砂处理的时候，不会因为壁厚差出现变形，截面的其余槽位保留了标准工业铝型材的T型槽结构，常规的T型螺母、方螺母都能直接卡入，不用单独开模做特殊紧固件，和现有市面上的2040铝型材配件完全通用，连接角码、端盖、脚轮安装板这些标准件都能直接适配，不用额外定制连接件。

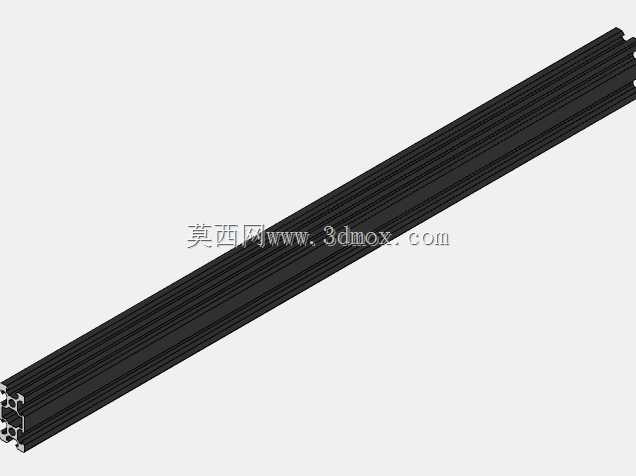

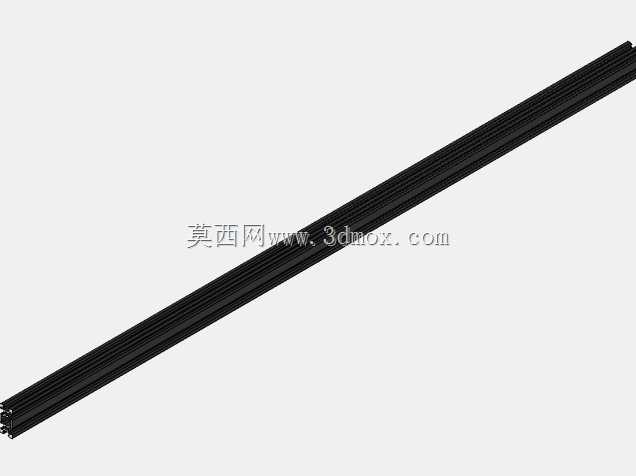

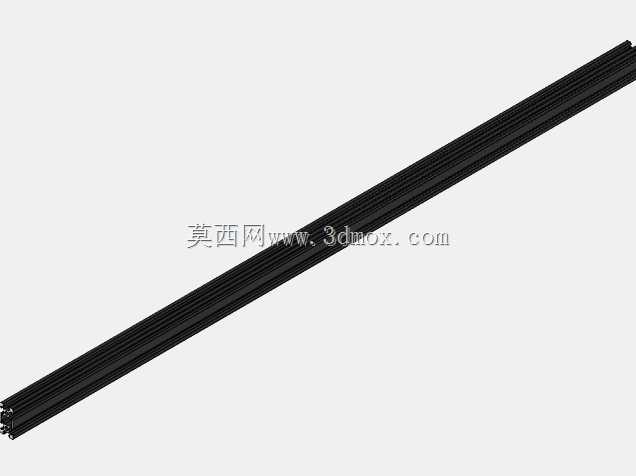

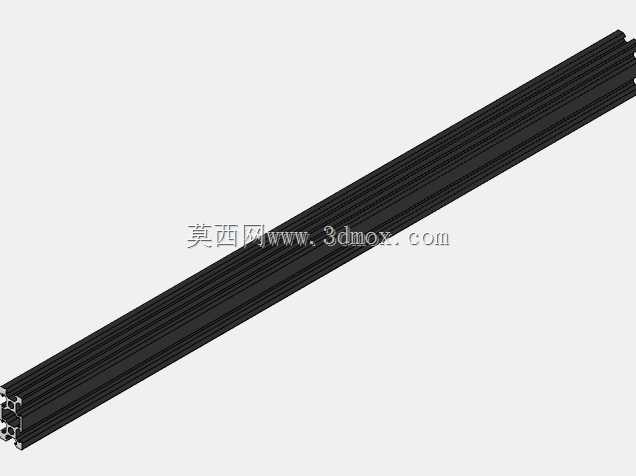

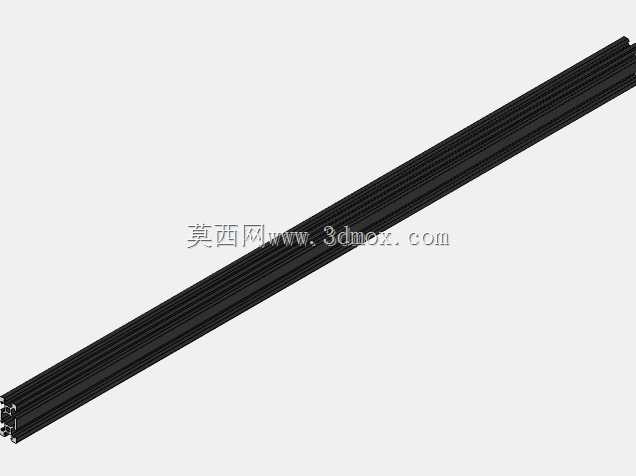

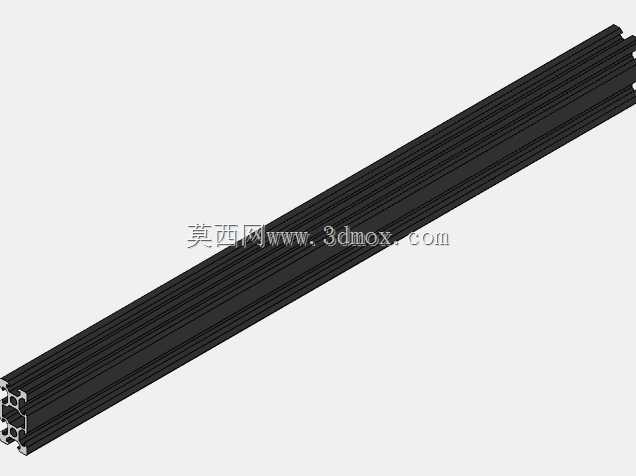

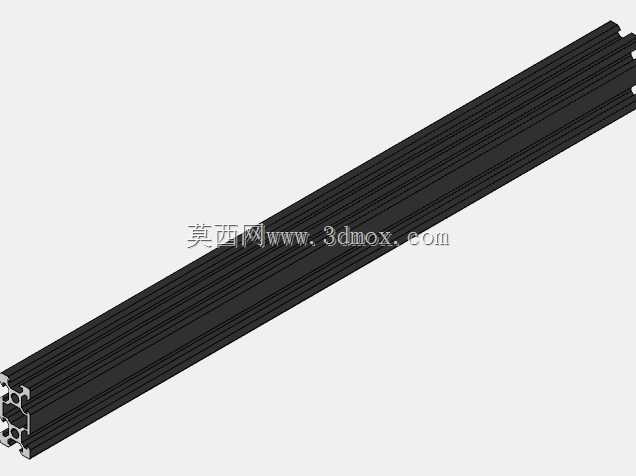

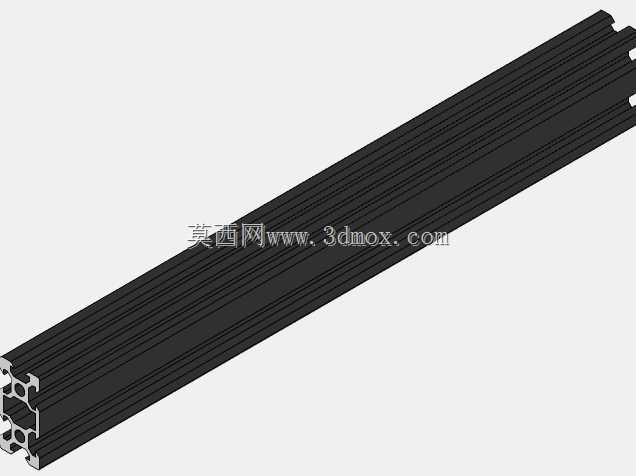

　　设计思路上，一开始做这款型材的时候，是因为之前做几台桌面式检测设备，用普通2040铝型材做框架，要在侧面装直线光轴做导向，不仅要在型材上加工光轴安装座的固定孔，还要调整光轴的平行度，调试一台设备光调导轨就要花大半天，后来想着直接把导向槽做到型材挤压截面上，一次挤压成型，后续下料之后不用额外加工导向面，只要把端面的飞边去掉就能直接装配。为了方便不同尺寸的设备使用，建模的时候把V槽的拉伸特征做了参数化关联，长度方向的增量步长设为50mm，最短可以做到300mm，最长延伸到1000mm，覆盖了大部分小型桌面设备的框架尺寸需求，不管是做300mm见方的小型测试架，还是1000mm长度的小型输送线侧边梁，都能直接调整参数生成对应长度的模型，不用重新画截面草图。而且建模的时候把原始的截面草图完全保留了下来，如果后续需要把V槽改成T型槽，或者调整槽的深度、壁厚，直接修改草图里的尺寸约束就能重新生成，不用从零开始绘制截面，能省掉不少改型的建模时间。

　　再说到安装边界的问题，这款型材的截面安装孔位和标准2040铝型材完全对齐，也就是中心距、槽宽、槽的位置都和市售标准件一致，所以做框架设计的时候，不管是垂直连接还是平行拼接，用标准的角槽连接件、内置连接件都能直接装，相邻两根型材拼接的时候，端面的贴合度能保证，不会因为截面尺寸偏差出现拼接缝隙。V槽的位置设计在截面的单侧长边位置，做双轨平行布置的时候，两根型材背对背安装，两个V槽的中心距刚好匹配常规的移动台板宽度，滚轮安装的时候不用额外加垫片调整中心距，装配的时候只要把型材按长度切好，固定在底板上，装上带滚轮的移动台，调整偏心轮的预紧力就能完成运动部分的装配，相比传统的光轴导向结构，整体装配时间能缩短至少40%。另外型材本身的截面做了加强筋设计，在40mm高度方向的中间位置加了横向加强筋，虽然是轻型型材，但是在1000mm长度的简支支撑条件下，中间的静载挠度能满足小型设备的承载要求，不会因为放个几公斤的检测机头就出现明显下弯，日常用来做负载不大的自动化运动机构完全够用。

　　实际使用的时候，这类V槽挤压件还有个好处，就是后期维护方便，V槽的磨损面就是挤压出来的硬质氧化层，长时间使用如果出现磨损，直接松开滚轮的固定螺丝，调整偏心轮的位置就能补偿磨损量，不用像普通直线导轨那样磨损了就要整根更换，维护成本低很多。而且因为型材本身是一体化挤压成型，导向面和型材主体是同一个零件，不存在导轨安装松动的问题，设备运行过程中不会因为导轨固定螺丝松动出现运动卡顿的情况，稳定性比拼接式的导轨加型材结构更好。做三维建模的时候，整个模型的特征都是可编辑的，长度参数可以直接在特征树里修改，截面草图的尺寸也全约束，改任何一个尺寸都不会出现特征报错，不管是做方案设计的时候快速调用，还是做工程图的时候导出截面尺寸、下料长度，都能直接关联模型参数，不用手动计算尺寸，能提高不少设计效率。
