参数化行星齿轮传动组件结构设计

　　这套行星齿轮传动结构，在中小功率精密传动场景里的适配性非常广，从桌面级小型自动化设备的进给机构，到小型伺服系统的减速输出端，再到精密检测设备的分度传动单元，都能看到这类结构的实际应用。区别于定轴轮系的传动形式，行星结构的核心优势在于能在极小的安装空间内实现大传动比输出，同时多行星轮均匀分担载荷，运行过程中的抗冲击能力、传动平稳性都比同级别的平行轴齿轮组表现更好，尤其适合对安装体积、输出扭矩、回程间隙有多重要求的紧凑设备布局。

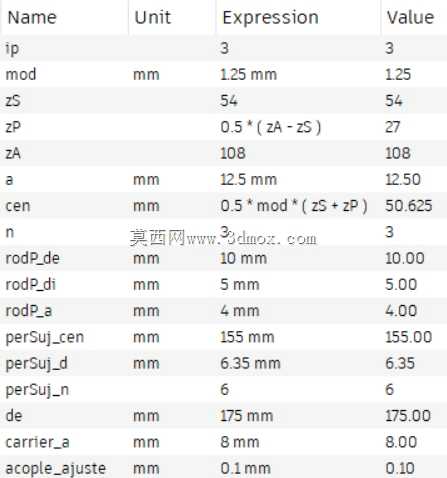

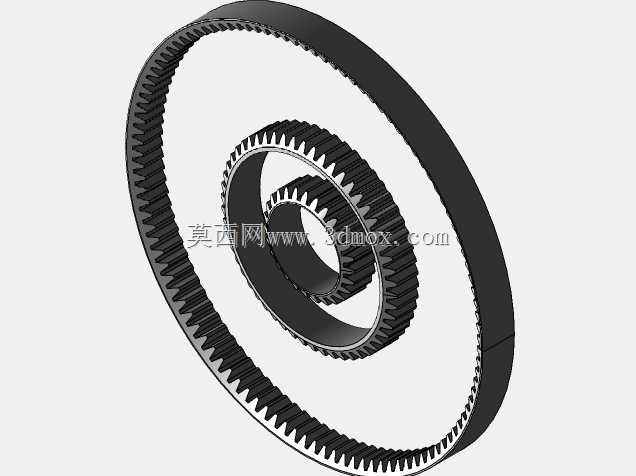

　　从实际功能逻辑来看，这套组件通过内齿圈、行星轮、太阳轮、行星架的配合完成动力传递：动力从中心太阳轮输入时，行星轮在绕自身轴线自转的同时，会沿着固定内齿圈的齿廓做公转运动，最终通过行星架将合成后的旋转动力输出，可根据实际传动需求调整内齿圈固定、太阳轮输入、行星架输出的组合，也可切换不同构件的固定/输入/输出状态，适配不同的减速、增速或者差速传动需求。结构本身的参数化设计逻辑，是围绕齿轮模数、齿数、齿宽、行星轮数量、安装孔位分布这些核心变量做的关联建模，调整任意核心参数时，所有配合构件的尺寸、啮合间隙、安装位置都会自动完成适配更新，不用逐个零件重新绘制配合关系，能大幅缩短同系列不同传动比规格的结构开发周期。

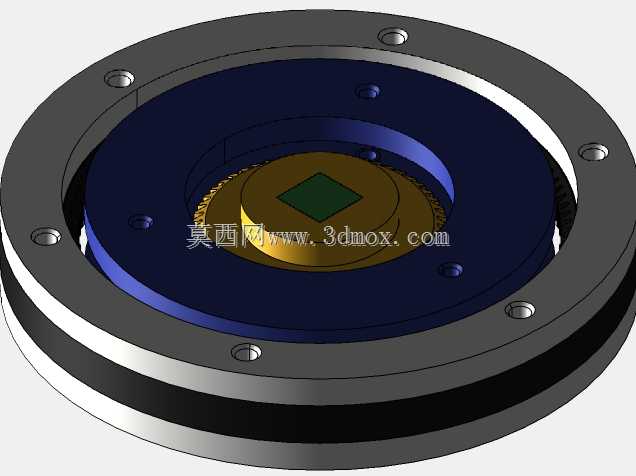

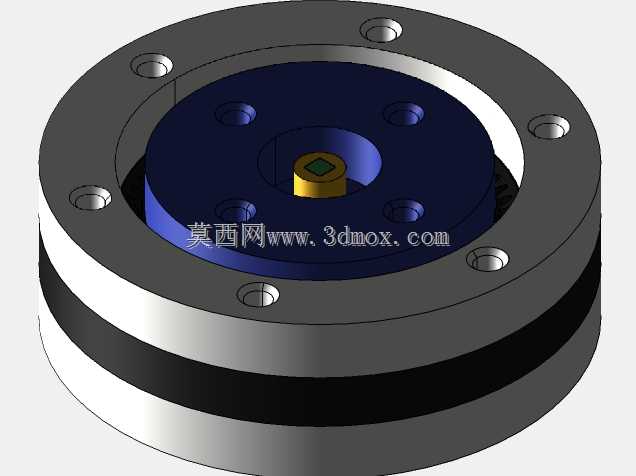

　　从安装边界和外形尺寸的设计逻辑来看，组件采用法兰式安装端面，端面上的安装沉孔沿圆周均布，能直接和设备的安装基座通过螺栓完成刚性固定，不需要额外设计转接法兰，安装基准和齿轮传动的回转中心完全重合，能最大程度降低安装偏心带来的传动噪音、齿面偏磨问题。组件的轴向尺寸做了紧凑化处理，输入侧的中心孔可直接和伺服电机、步进电机的输出轴配合，通过键连接或者抱紧结构完成动力接入，输出侧的行星架端面预留了标准安装接口，可直接连接负载转盘、传动丝杠或者同步带轮，不需要额外加装动力转接件。内部的齿轮啮合侧隙在设计时预留了合理的公差范围，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现高速运转时的齿面卡滞、润滑脂无法有效进入啮合面的问题。

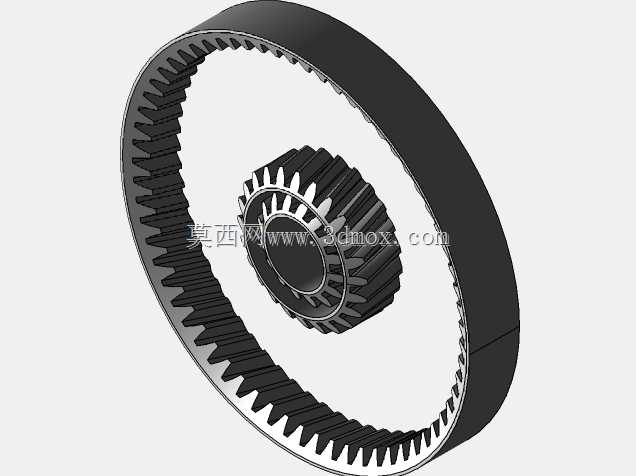

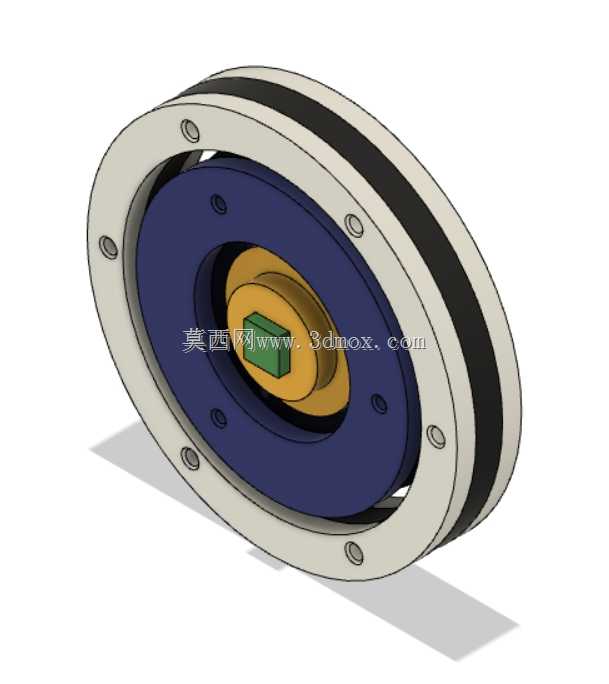

　　在结构细节设计上，行星轮的支撑位置预留了标准轴承的安装位，运转时行星轮的自转摩擦阻力能控制在极低水平，同时行星架的两侧做了限位挡边结构，能避免行星轮在承受轴向窜动时出现位置偏移，保证齿轮啮合的接触长度始终处于设计范围内。外围的壳体采用分体式法兰拼接结构，拼接面的止口设计能保证前后壳体的同轴度，同时壳体外侧预留了密封件的安装槽，可根据使用场景加装密封圈，适配有防尘、防少量油污侵入要求的工作环境。齿形部分采用渐开线圆柱直齿设计，加工难度低于斜齿行星结构，后期维护更换零件的成本更低，同时直齿结构的轴向力几乎为零，不需要额外配置承受轴向载荷的推力轴承，能进一步压缩整体结构的轴向安装空间。

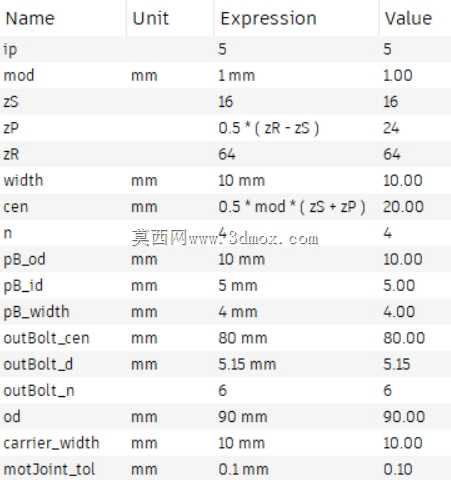

　　实际选型使用时，可根据负载端的额定扭矩、最高输入转速、允许回程误差的要求，通过调整参数化模型里的齿轮模数、行星轮数量、齿宽参数快速生成对应规格的结构，不需要重新搭建整体装配关系，所有配合面的公差、安装孔的位置尺寸都会随参数调整自动匹配，能直接导出工程图用于零件加工，也可直接导入运动仿真模块，验证不同负载、不同转速下的齿轮啮合受力、传动效率变化，提前规避结构干涉、齿根强度不足这类设计问题。
