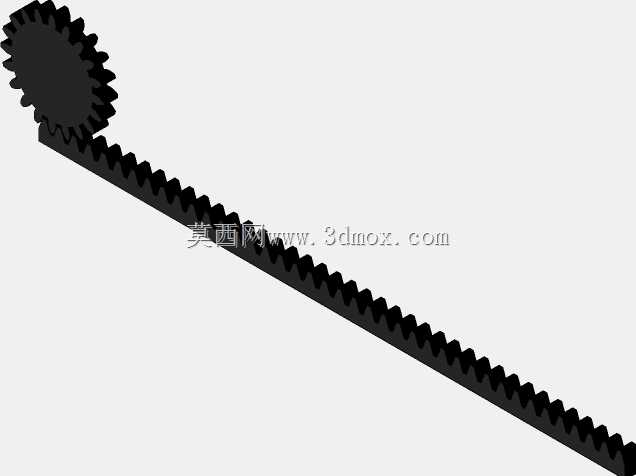

激光切割加工用简易齿轮齿条传动结构

　　这套齿轮齿条结构，最初是面向教学演示场景做的极简设计，核心适配常规中小功率激光切割机的加工能力，不需要开模、不需要额外的机加工工序，整张板材排版后一次切割成型就能完成全部零件加工，非常适合职业院校机械基础课程的实操演示、创客空间的快速原型搭建，也能用于小型自动化设备里低负载的直线传动工位做临时替代方案。从功能特性上看，这套结构没有做复杂的变位修形，齿形采用标准渐开线轮廓，齿轮与齿条的啮合间隙控制在0.1-0.2mm区间，既保证手动拨动时的顺畅度，也不会因为间隙过大出现传动卡滞或回程空程过大的问题，因为本身定位是教学与轻载场景，不需要承受大扭矩载荷，所以齿厚没有做额外的加厚处理，完全匹配常用的2-5mm厚度亚克力、密度板、

　　薄钢板的切割参数，切割完成后只需要去除边缘的熔渣毛刺，不需要二次打磨就能直接啮合装配。设计思路上全程围绕激光切割的工艺约束展开，所有轮廓都做了无尖角处理，避免激光切割时尖角位置过烧出现轮廓缺损，齿轮的中心孔预留了标准轴的配合公差，能直接适配市面上常见的3mm、4mm、5mm直径的光轴，不需要额外扩孔；齿条的背面做了两个定位沉孔，沉孔深度刚好适配常用的沉头螺丝，安装时可以直接把齿条固定在型材或者平板基座上，不需要额外做压块固定，减少装配的零件数量。从安装边界尺寸来看，齿轮的分度圆直径控制在30mm，整体齿顶圆直径不超过36mm，齿条的总长度做了300mm的标准段，有效啮合行程达到280mm，足够覆盖教学演示时的全程移动距离，

　　也能满足小型工位短行程直线往复运动的需求；齿条的宽度设计为15mm，安装孔的中心距统一为50mm，和常规2020、3030铝型材的槽间距完全匹配，安装时不需要额外打孔，直接用T型螺栓就能固定在型材表面，适配性很强。实际使用场景里，这套结构除了教学演示，也常被用在小型激光雕刻机的Y轴传动临时替换、桌面级分拣装置的直线推送机构、学生科创比赛的简易传动结构里，因为加工门槛极低，只要有激光切割设备就能快速制作，不需要等待外协加工，能大幅缩短原型验证的周期。啮合特性上，因为没有做高精度的齿形修形，这套结构的传动比恒定，手动转动齿轮时齿条的移动速度均匀，不会出现忽快忽慢的卡顿问题，虽然不适合高速高负载的工业传动场景，但在低转速、手动驱动、

　　轻负载的场景下完全能满足使用需求，而且因为是板材切割成型，零件的一致性很好，同一套排版切割出来的齿轮齿条可以任意互换，不需要做配对研磨，装配门槛极低。结构细节上，齿轮的轮齿和齿条的齿槽做了等间隙配合，常温下装配不会出现过盈卡滞的问题，即使是用亚克力这类有轻微热胀冷缩特性的材料加工，预留的间隙也能抵消温度变化带来的尺寸形变，不会出现温度升高后啮合卡死的情况；齿条的两端做了限位凸台，当齿轮移动到齿条两端时，轮齿会被凸台挡住，不会出现脱齿掉落的问题，不需要额外安装行程限位块，进一步简化了整体结构。
