CoreXY3D打印机进料导向导丝夹结构

　　在桌面级FDM3D打印机的近程挤出改装场景中，耗材进料路径的顺畅度直接决定打印成功率，尤其是改装大齿轮箱混色挤出头的机型，耗材从料架进入挤出机齿轮的路径如果存在弯折、剐蹭、拉扯，很容易出现进料打滑、耗材磨屑、断料堵头等问题，尤其是打印柔性耗材时，路径上的微小阻力都会导致进料精度下降，出现层厚不均、缺料拉丝等打印缺陷。这款导丝夹正是针对Sapphire Pro CoreXY机型改装Orbiter挤出头后的进料痛点设计，核心作用是给耗材提供稳定的导向支撑，同时规整进料端的波纹护管与线材，避免设备运动过程中管线晃动拉扯耗材。

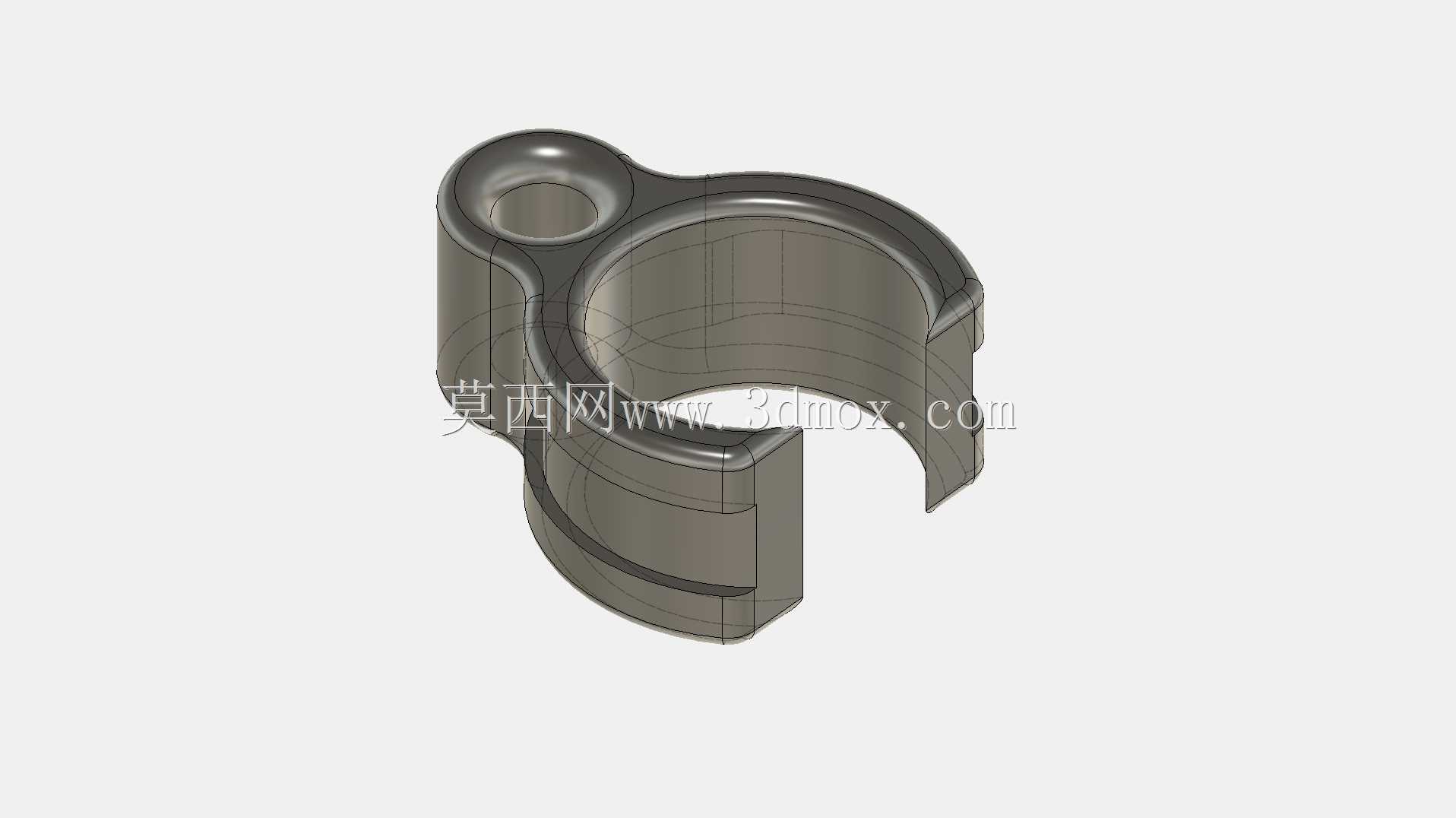

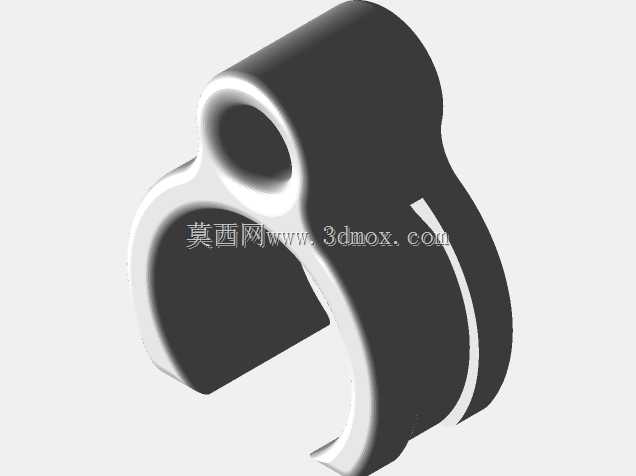

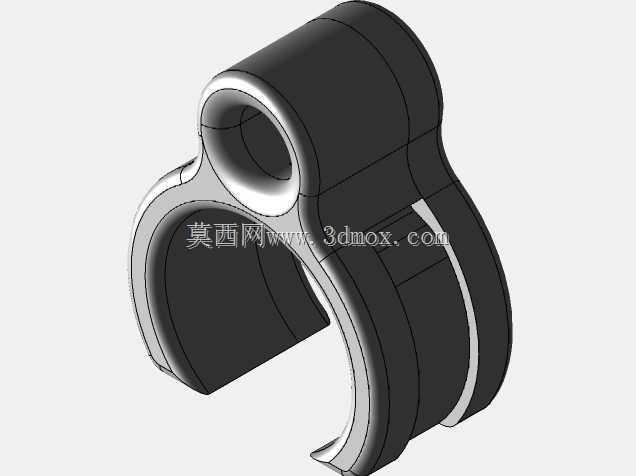

　　从实际安装适配来看，这款导丝夹采用C型开口卡扣结构，不需要额外在设备框架上打孔攻丝，直接配合2.5mm规格的标准尼龙扎带，就能牢牢固定在直径10mm的进料波纹护管上，安装位置可以根据实际进料路径灵活调整，不需要改动原有设备的结构，适配改装后的近程挤出进料布局。导丝夹的导向环内径匹配1.75mm规格的3D打印耗材，内壁做了圆弧过渡处理，没有尖锐棱角，耗材穿过导向环时不会被剐蹭刮削，不管是硬质PLA、ABS耗材，还是柔性TPU、TPE耗材，都能顺畅通过，不会因为导向结构产生额外进料阻力。

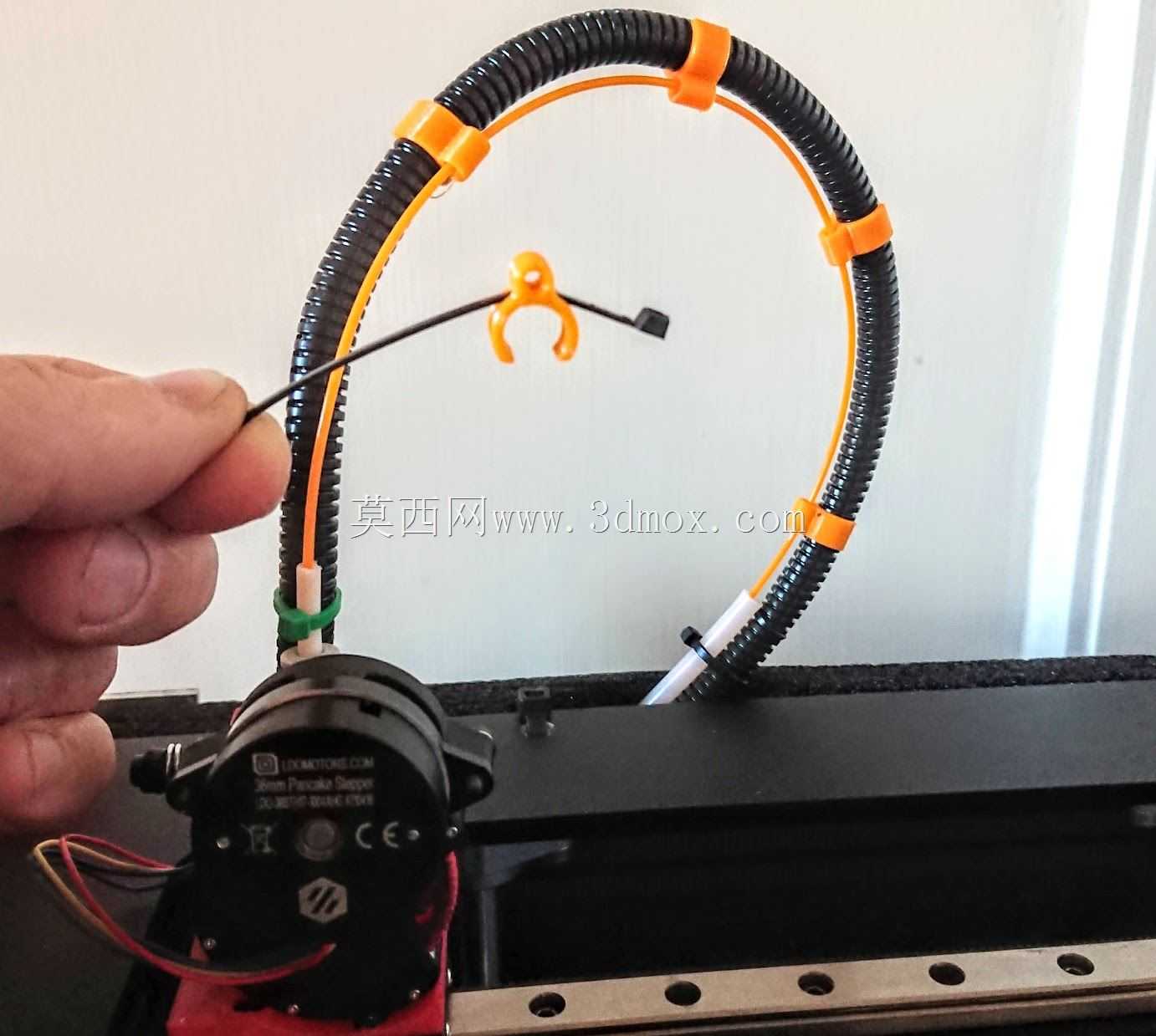

　　设计上充分考虑了CoreXY机型的运动特性，设备打印过程中X、Y轴联动时，挤出头会做高速平面运动，进料护管会跟着挤出头产生小幅度的往复摆动，导丝夹固定在护管靠近挤出机的一端，刚好把耗材进入挤出机前的最后一段路径约束成平缓的弧线，避免耗材在护管出口处出现硬弯折，尤其是柔性耗材进料时，不会因为护管晃动导致耗材在管内打卷、卡滞。同时导丝夹的卡扣结构做了加厚处理，扎带勒紧后不会出现开裂变形，长期使用不会因为设备振动出现松脱移位，导向环的开口位置做了圆角处理，穿耗材时不需要完全拆开护管，直接从开口处就能把耗材卡入导向通道，日常换料操作非常方便。

　　从安装边界来看，导丝夹整体外形小巧，固定在10mm护管上之后，突出护管的高度不到8mm，不会和打印机的X轴横梁、龙门架、打印平台等运动部件产生干涉，不管是打印机回零、全幅面移动打印，还是打印大尺寸模型时，导丝夹都不会碰到设备其他结构。导丝夹的固定位置可以根据不同挤出机的进料角度调整，扎带固定的方式允许用户沿着护管轴向滑动调整位置，也可以旋转导丝夹的角度，让导向环的进料方向完全对准挤出机的进料口，最大程度减小耗材进入挤出齿轮的转折角度，降低进料阻力。

　　实际使用中，这款导丝夹除了导向耗材之外，还能起到规整护管内部线材的作用，10mm波纹护管内除了穿耗材之外，通常还会布置挤出机的电机线、加热棒线、热敏电阻线，导丝夹的卡扣卡在护管上之后，能把护管出口处的线材和耗材分隔开，避免线材在护管内缠绕挤压耗材，导致耗材进料不畅。尤其是改装双挤出、混色挤出的机型，多根耗材同时进料时，导丝夹能把每根耗材的进料路径理顺，避免多根耗材在护管出口处互相缠绕剐蹭，提升多色打印的进料稳定性。

　　从结构强度来看，导丝夹本身可以用普通PLA材料打印制作，壁厚设置在2mm左右就能满足使用需求，不需要使用高强度工程塑料，因为整个结构只承受耗材的轻微摩擦力和扎带的锁紧力，没有大的载荷，长期使用不会出现结构失效。导向环的内径设计为2mm，既可以给1.75mm耗材留出足够的活动间隙，避免耗材和导向环内壁摩擦产生阻力，又能限制耗材的摆动幅度，不让耗材在出口处出现大角度弯折。卡扣的C型开口内径刚好匹配10mm护管的外径，卡到护管上之后不会出现转动，配合扎带固定之后，整个结构和护管成为一体，设备高速运动时也不会出现移位。

　　对于经常改装3D打印机挤出结构的玩家和结构工程师来说，这类小结构件往往是解决实际使用痛点的关键，不需要复杂的加工工艺，只需要精准匹配安装尺寸和功能需求，就能大幅提升设备的使用体验。这款导丝夹没有多余的冗余结构，所有结构特征都服务于进料导向和管线固定的核心功能，安装简单，适配性强，不仅可以用在Sapphire Pro机型上，只要是采用10mm进料护管、近程挤出结构的CoreXY机型，都可以根据实际安装位置调整使用，有效解决柔性耗材进料不稳、管线晃动拉扯耗材的常见问题，减少打印过程中的进料故障，提升打印成功率和模型打印质量。
