短柄棘轮两用螺丝刀结构设计

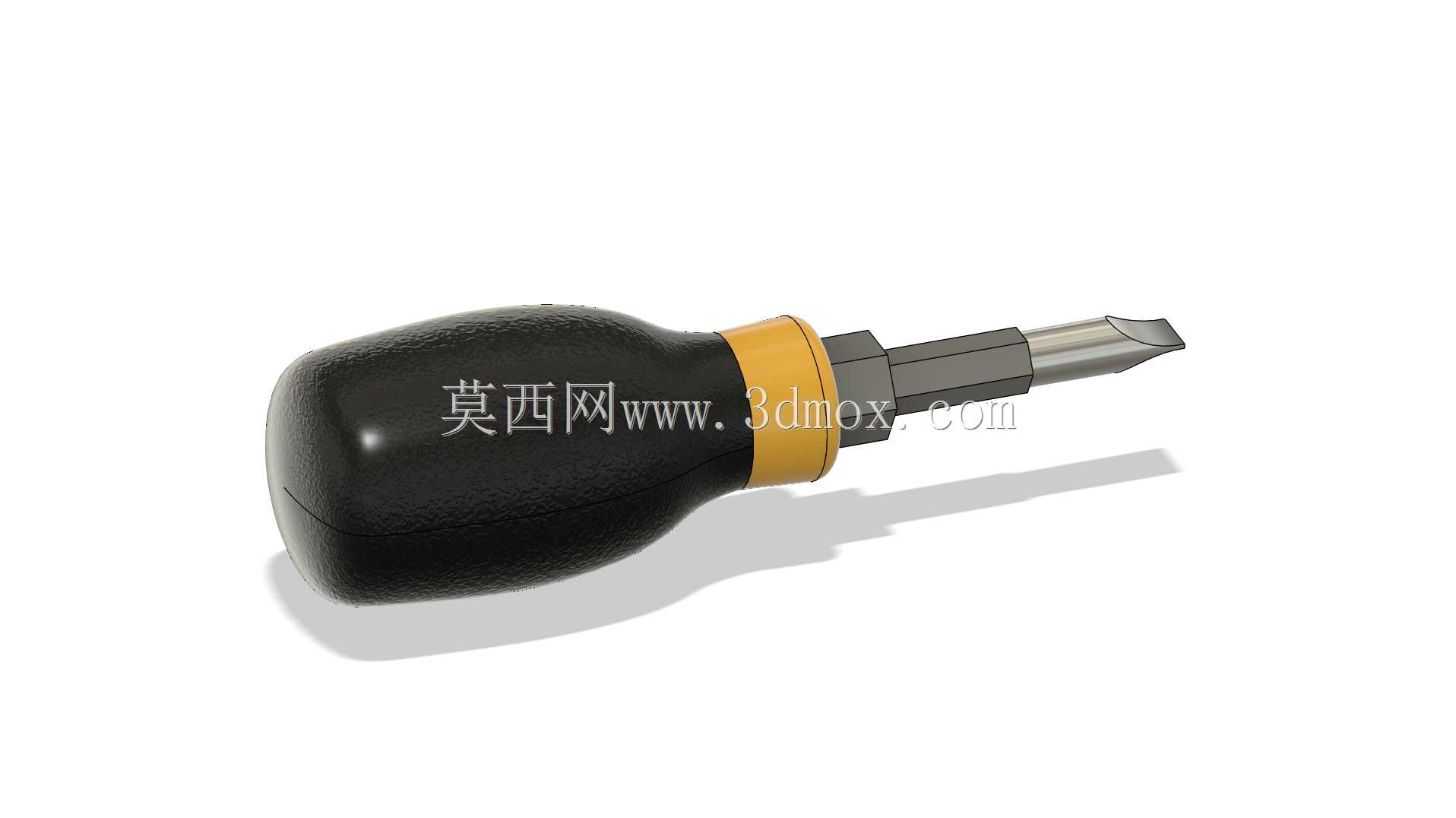

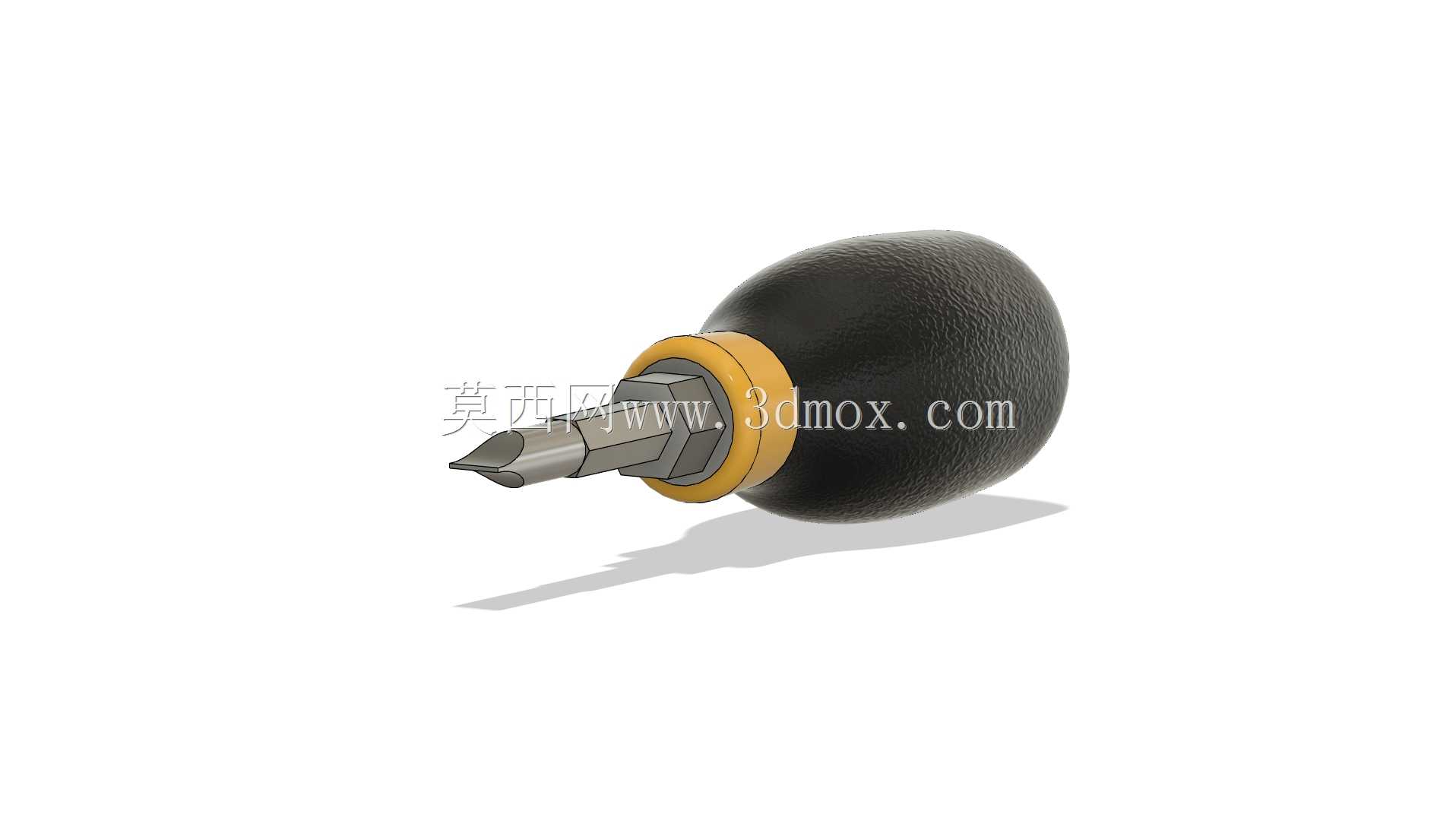

　　日常设备维保、装配工位上，经常会遇到操作空间局促的场景，比如机柜内部接线端子排紧固、设备侧盖狭小空间内的螺丝拆装、家电内部组件的检修，常规长柄螺丝刀往往因为操作回转半径不足，无法完成连续拧动作业，这款短柄棘轮螺丝刀的设计，正是针对这类窄空间作业场景做的定向优化。从结构设计逻辑来看，手柄采用了大直径鼓型轮廓，没有做常规工具的细长柄设计，核心是在有限的手柄长度下，最大化握持时的扭矩传递效率，手掌可以完全包裹住手柄主体，发力时不需要手指捏持细柄，即便是手部有油污的工况下，也能稳定施加扭力，不会出现打滑脱手的情况。手柄和批头连接部位设置了黄色的棘轮调节环，这个结构是整个工具的功能核心，通过拨环的切换，可以实现单向锁止、双向锁止、

　　空转三个档位的切换：在窄空间无法完成整圈回转时，只需要小角度往复摆动手柄，棘轮结构就会带动批头单方向连续转动，不需要反复插拔批头对准螺丝槽，大幅提升狭小空间的作业效率；双向锁止档位可以在需要大扭力紧固或者拆卸锈死螺丝时，让手柄和批头形成刚性连接，避免棘轮结构打滑，能够传递更大的扭力；空转档位则可以在快速退螺丝时，用手指扶住批头，手柄空转快速完成螺丝旋出，不需要整圈转动手腕。批头部分采用了标准六角快换接口设计，兼容市面上常规的6.35mm规格批头，可以根据作业需求更换十字、一字、内六角、梅花等不同类型的批头，不需要配备多把不同批头的螺丝刀，减少工具携带数量。手柄和金属连接部位做了加厚的金属衬套，避免长期大扭力使用时，

　　塑料手柄和金属连接位置出现开裂、滑牙的失效问题，金属批杆部分做了表面防锈处理，在潮湿的车间或者户外作业场景下，也不会轻易生锈卡滞批头。从安装边界尺寸来看，这款螺丝刀的整体长度控制在100mm左右，最大回转半径就是手柄的最大直径，大概在40mm上下，也就是说只要操作空间的径向间隙大于45mm，轴向深度大于110mm，就可以完成螺丝的拆装作业，相比常规150mm以上长度的螺丝刀，适配的作业场景要宽泛很多，比如配电箱内部线槽旁的螺丝、汽车仪表台内部的组件固定螺丝、家具拼接处的隐蔽螺丝，都可以用这款工具完成操作。手柄表面做了细密的防滑纹理，不是光滑的塑料表面，即便是戴薄劳保手套操作，也能有足够的摩擦力，不会因为手套打滑导致施力偏移，

　　刮花螺丝槽或者伤到周边组件。批头的工作端做了精密的槽型匹配加工，和螺丝槽的贴合度很高，拧动时不会出现跳头、滑牙的情况，尤其是针对小规格的精密螺丝，也能稳定传递扭力，不会因为批头和螺丝槽贴合不好导致螺丝槽拧花，造成后续拆装困难。在实际的装配线应用中，这类短柄棘轮螺丝刀常被用作工位辅助工具，放在操作工的工具腰带上，因为体积小巧，不会剐蹭到正在装配的工件表面，遇到需要补拧的螺丝时，可以随手取出操作，不需要转身去取长柄工具，减少无效动作时间。在设备售后维保场景下，维保人员上门检修设备时，不需要携带整套的长柄螺丝刀，一把短柄棘轮螺丝刀搭配常用规格的批头，就可以完成大部分设备外壳、内部组件的螺丝拆装工作，减轻随身工具的负重。设计过程中，手柄的弧度是经过多次握持测试调整的，鼓型的轮廓刚好贴合手掌掌心的弧度，长时间握持作业也不会出现硌手的情况，手柄尾部做了圆弧过渡，没有尖锐的棱角，发力顶压时掌心不会有明显的压痛感。棘轮机构内部采用了金属棘爪和弹簧结构，不是塑料件，长期使用不会出现棘爪磨损、棘轮失效的问题，能够承受的最大扭力可以达到10N·m，满足常规M3到M6规格螺丝的紧固扭力要求，覆盖大部分日常拆装、装配作业的扭力需求。批杆和棘轮机构的连接部位做了防脱设计，批头插入后会被钢珠卡紧，作业过程中不会出现批头脱落掉落到设备内部的情况，避免因为工具掉落造成设备内部组件损坏，或者需要拆机取出掉落批头的额外工作量。
