涡轮增压器镀铬弯式充气连接管路

　　该充气连接管路主要面向涡轮增压进气系统的结构布置场景，用于压气机出口与中冷器或节气门侧管路之间的过渡连接，承担压缩空气输送、安装错位补偿以及周边部件避让的作用。在整车机舱内，增压器出口位置往往受机体、缸盖、隔热罩、线束和冷却管路限制，直连管路很难同时满足流道走向和装配空间要求，因此采用空间弯管形式，将管口轴线在多个方向上连续转折，使气流路径能够绕开干涉区域并保持较顺畅的过渡。

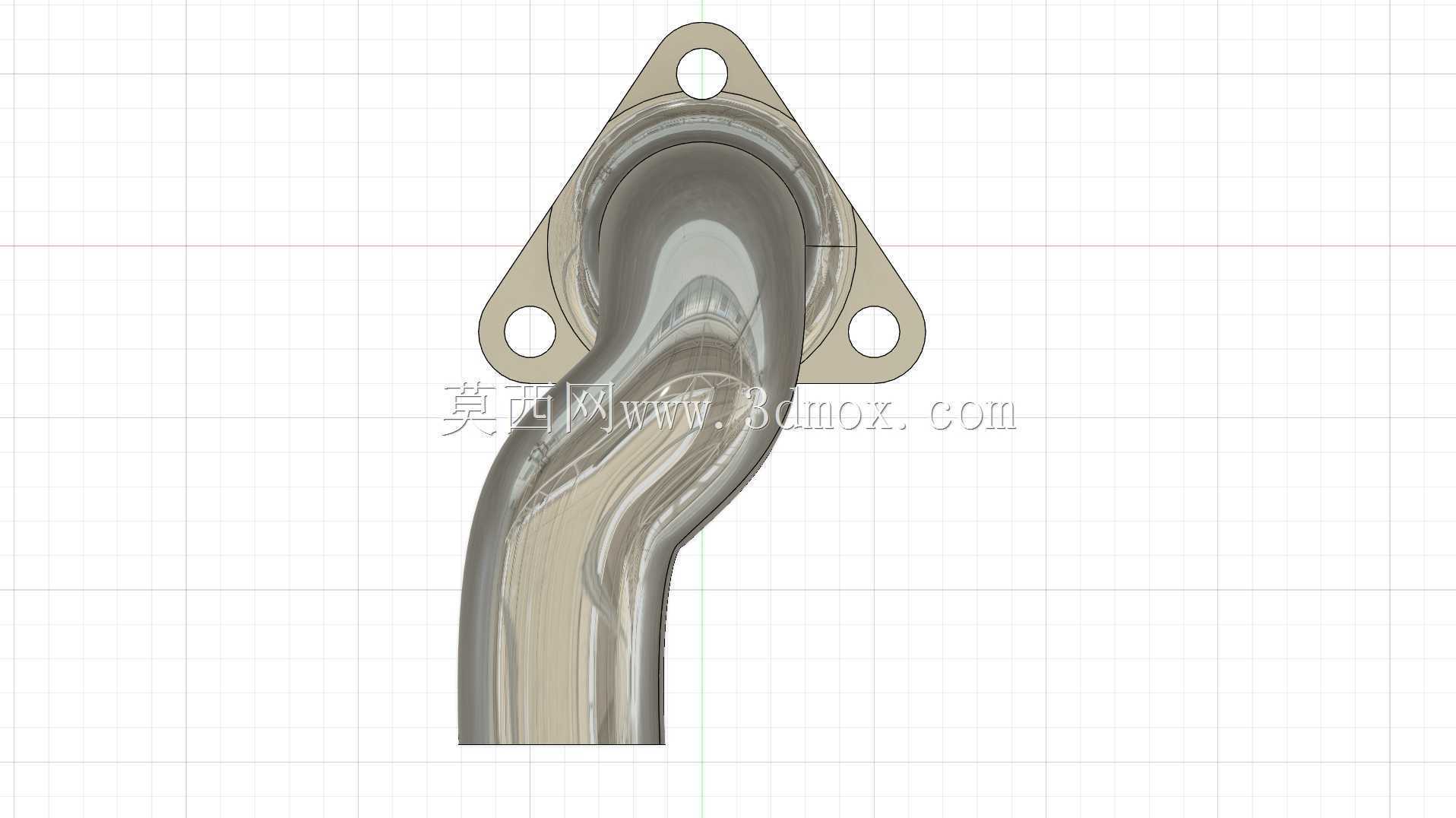

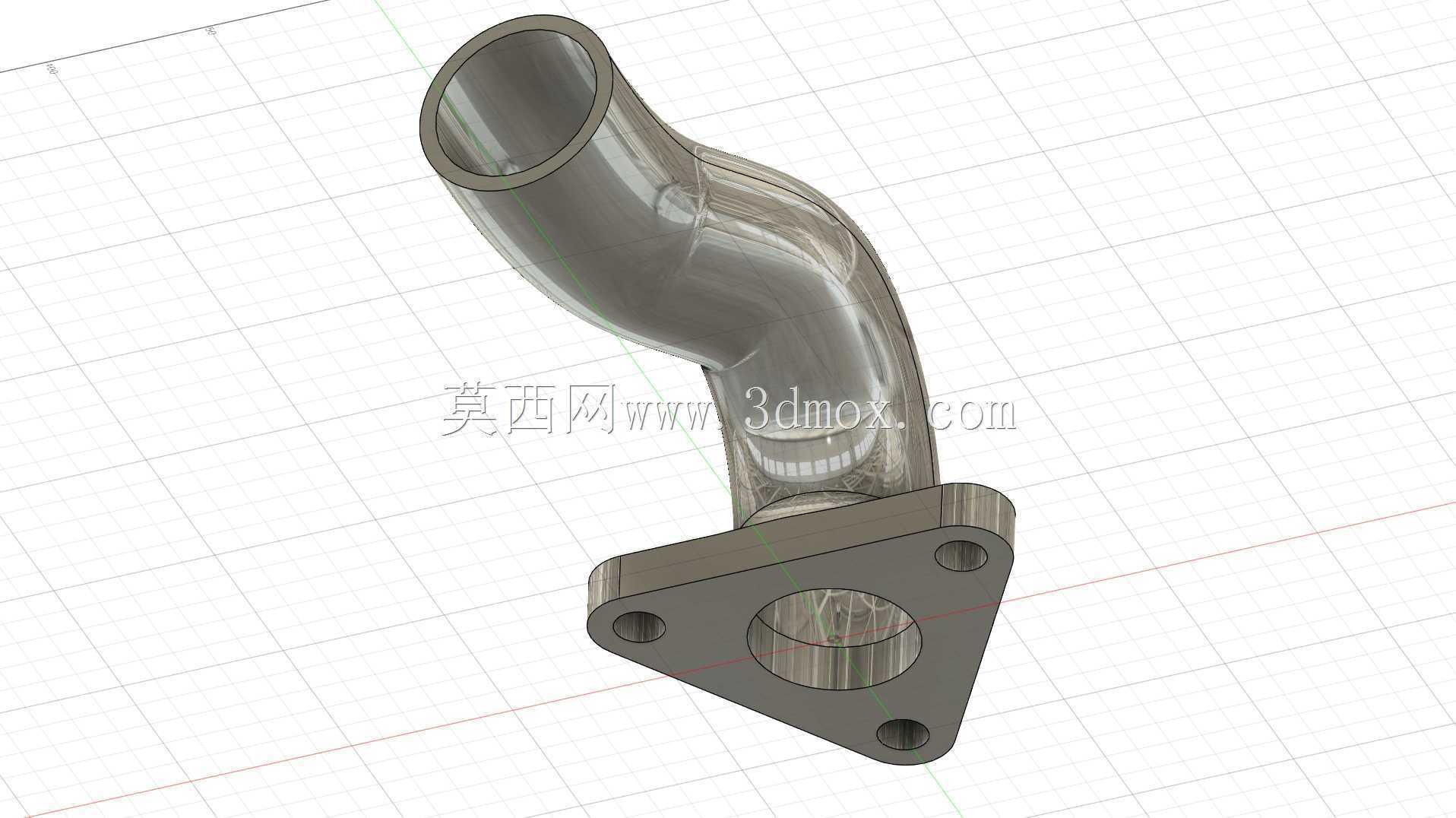

　　模型下端设置三角形法兰安装面，法兰上布置三个安装孔，孔位围绕中心气道分布，可通过螺栓与增压器或基座端面对接。法兰与弯管之间保留过渡圆角，有利于降低局部应力集中，也便于实际加工时形成焊接或铸造过渡结构。上端为圆形开口管端，适合套接软管、卡箍连接或与后续硬管段配合。管端轴线相对下端法兰面存在明显偏角，设计时需要重点核对管口中心高、法兰端面方位、螺栓孔旋转角度以及弯管外轮廓包络，避免在发动机热态振动和装配公差累积后出现接触干涉。

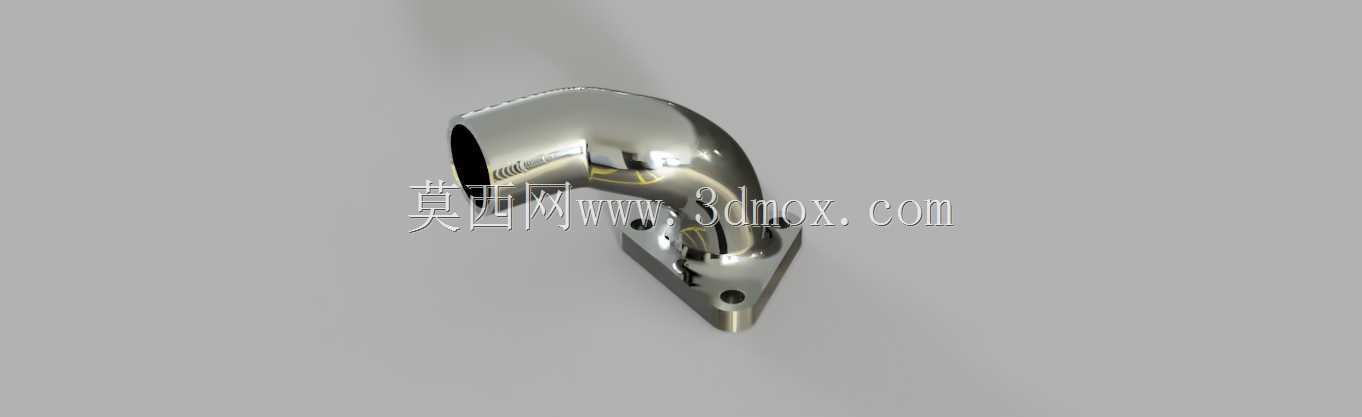

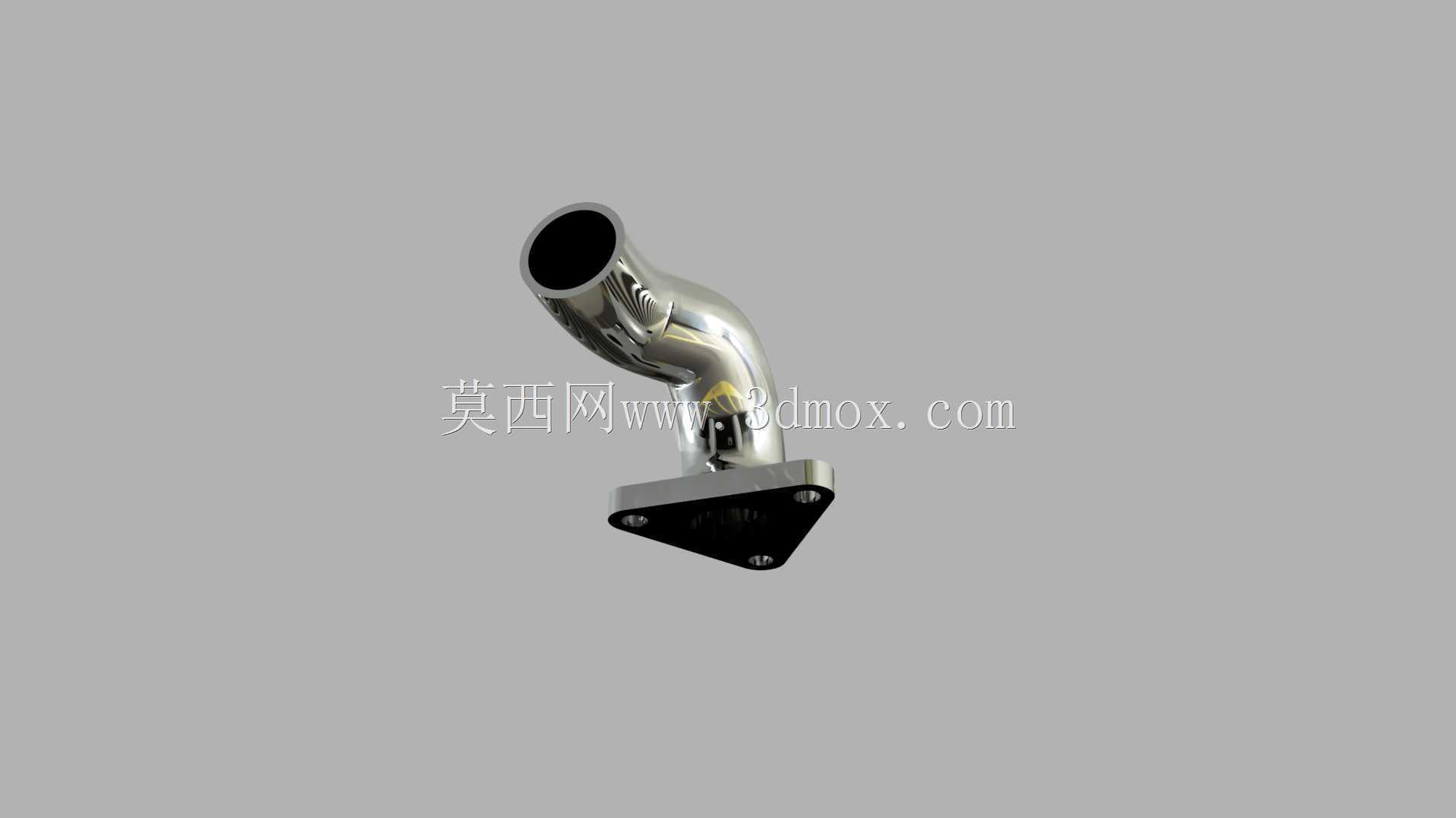

　　从功能上看，管路内壁应尽量保持连续平滑，折弯段避免急剧缩径和突变台阶，以减少压气机后压缩空气的压力损失。外壁呈现镀铬质感，不仅用于表现光亮金属外观，也暗示该件可按表面处理后的金属管件进行方案展示。镀铬层在实际产品中可提升表面耐蚀性和清洁度，但在高温增压器附近使用时，仍需结合工作温度、基材材质和镀层工艺评估热循环适应性。若作为量产件，基材可选择铝合金、钢管或不锈钢，连接方式可根据批量和成本采用铸造、弯管焊接、机加工法兰组合等工艺。

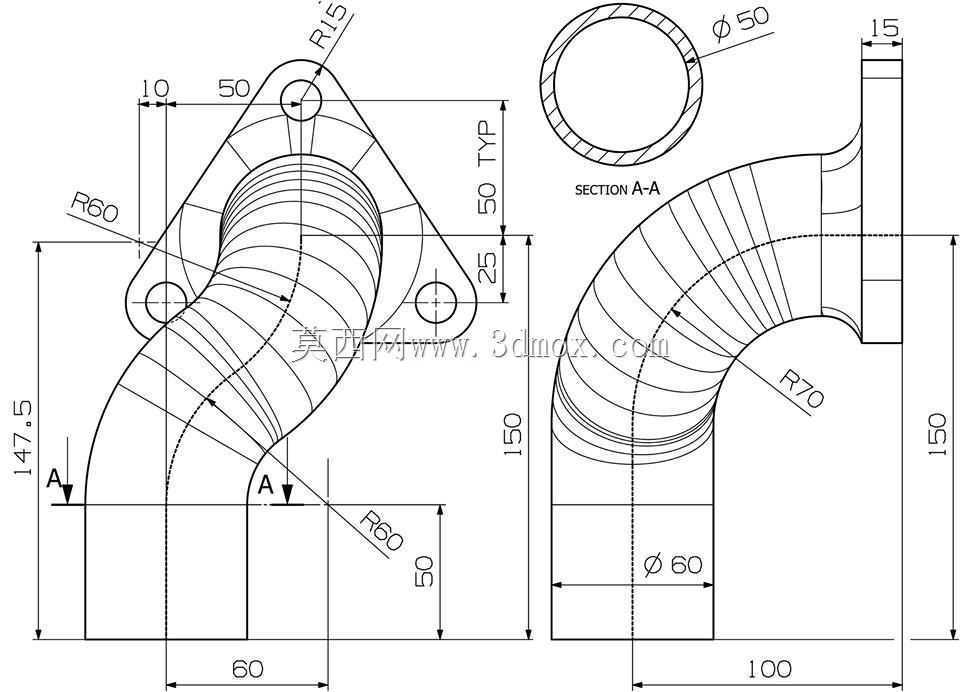

　　建模时应先确定下端法兰密封面和上端管口中心轴线，再以三维草图约束空间走向，随后通过扫掠形成主管体。法兰板需要单独建立安装孔、密封区域和背部避让结构，三角板外缘不宜过度贴近管口，以保证螺栓装配空间。弯管壁厚、法兰厚度和孔边距离应同步检查，防止出现薄壁区域或孔位强度不足。对于结构设计人员，该类模型不仅是外观件，更涉及气动通道、安装边界、热膨胀间隙和振动耐久等多方面校核；在选型或逆向布置时，可将其作为增压器出口转接段的参考，用于机舱间隙分析、卡箍位置确认、管路走向优化以及三维装配干涉检查。
