QuarkyN20电机配套防滑驱动轮结构

这款配套Quarky Board N20电机使用的行走轮，主要面向小型桌面教育机器人、微型移动巡检装置、轻量化AGV实验平台这类对安装空间、负载自重比有严格要求的应用场景，在桌面级创客开发、中小学机器人教学实训、小型智能玩具的行走机构设计中，这类小尺寸驱动轮是直接决定整机行走稳定性的核心部件。从实际使用场景来看，这类小直径轮组不需要承担大吨位负载，更多需要兼顾桌面、平整地坪、薄地毯等多种常见室内接触面的抓附能力，同时要匹配N20微型减速电机的输出轴尺寸，避免额外增加复杂的联轴器结构，尽可能压缩轮组整体的轴向占用空间，给主控板、电池模块等其他部件留出更多安装余量。

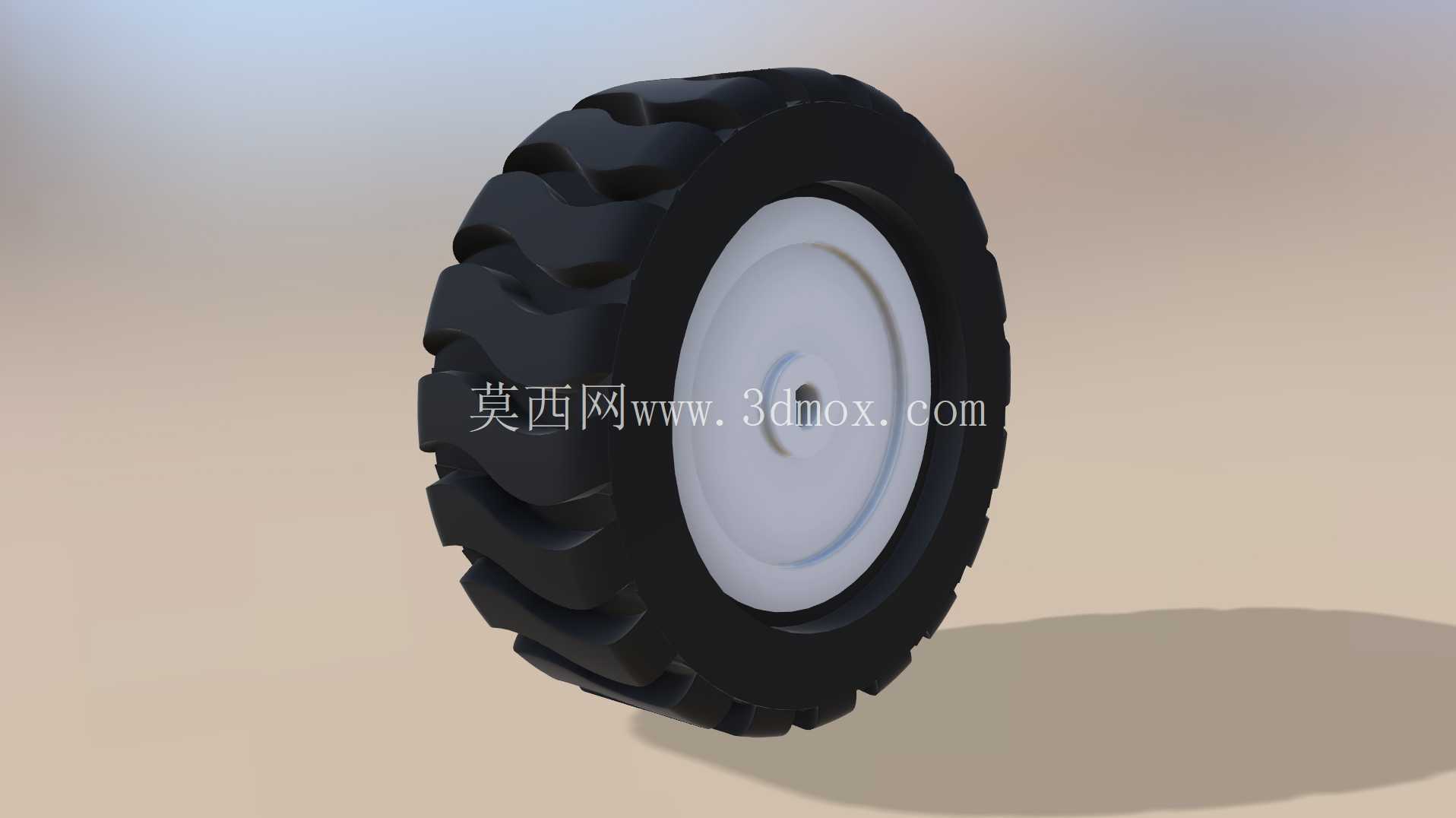

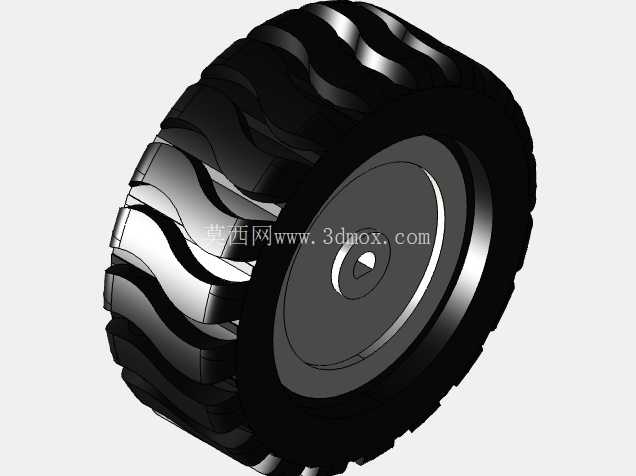

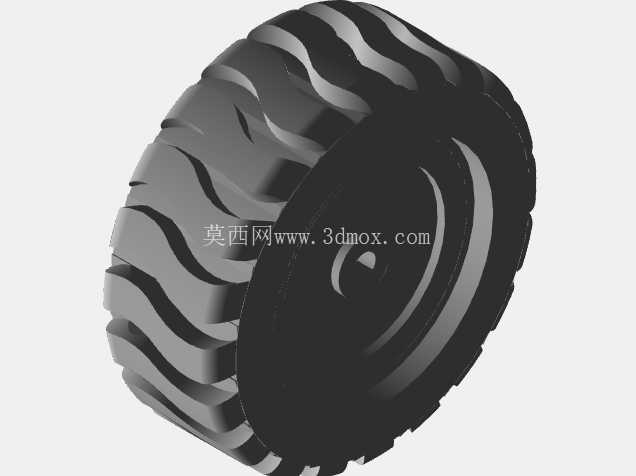

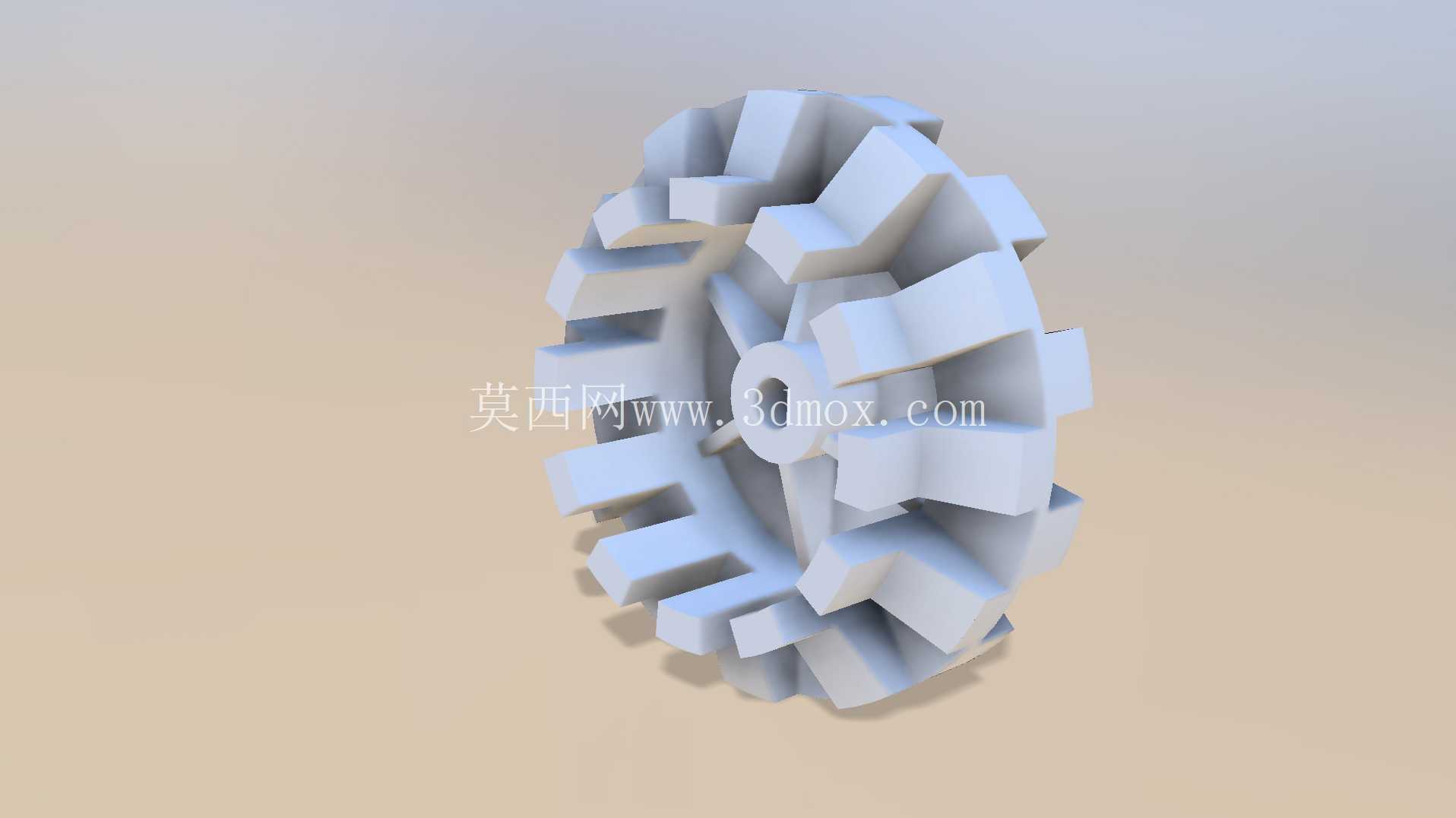

从功能特性上看，这款轮组采用橡胶胎体与塑料轮毂分体式设计，外层橡胶胎面做了连续的波浪形防滑齿结构，齿形高度控制在合理范围，既不会因为齿过高导致轮体转动时出现径向跳动，也能在接触光滑桌面、亚克力板面时提供足够的静摩擦力，避免小型机器人起步、转向时出现打滑丢步的问题。轮毂部分采用中心定位孔加轴孔紧配的安装方式，中心孔直接匹配N20电机的标准输出轴径，安装时不需要额外加工转接套，直接将轮体压入电机轴即可完成固定，轮毂内侧做了环形的减重凹槽，在保证轮毂结构强度的前提下尽可能降低轮体自重，减少电机启动时的转动惯量，让N20这类小扭矩减速电机也能轻松驱动轮体转动，不会出现启动卡顿、堵转烧机的问题。

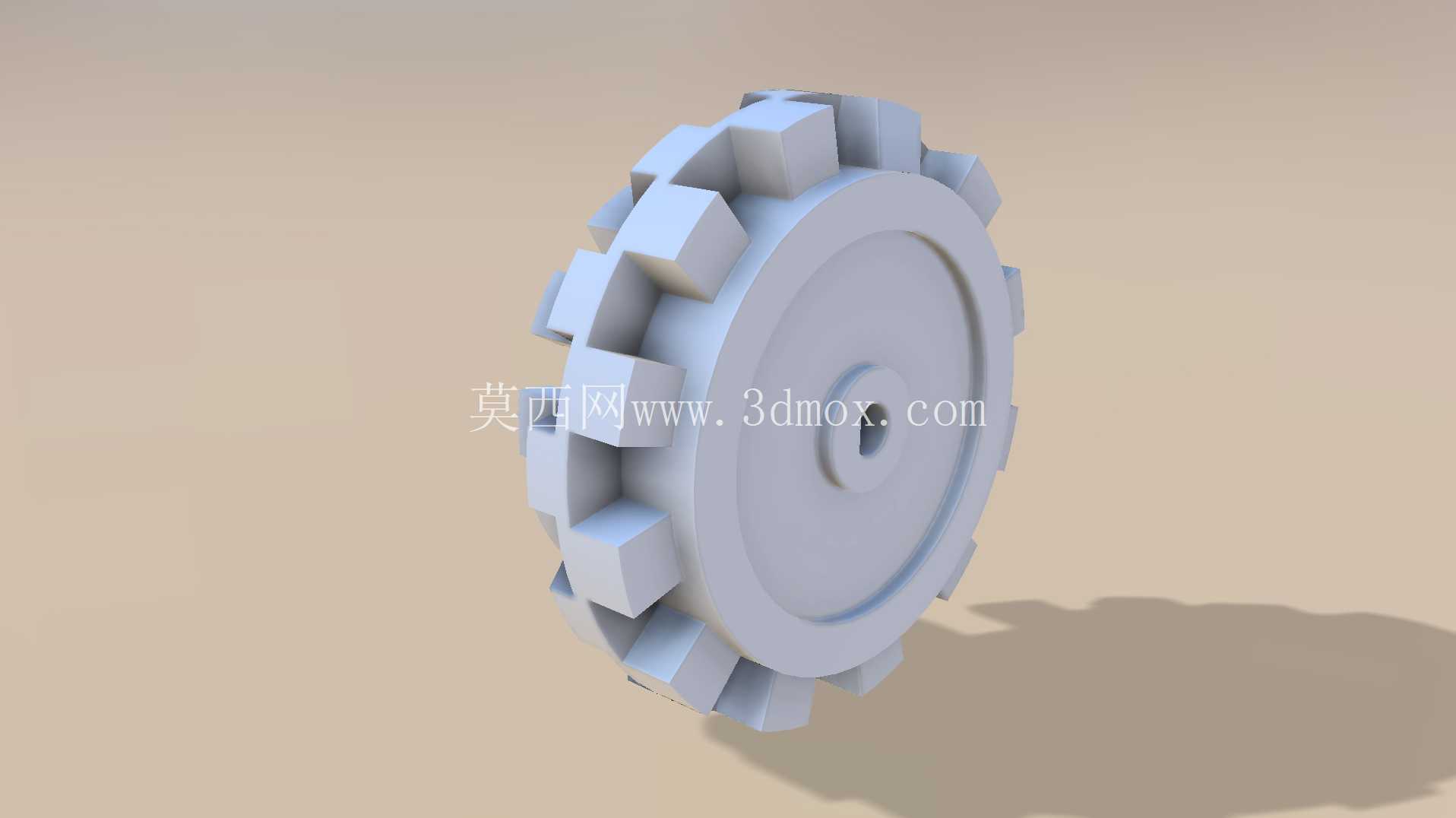

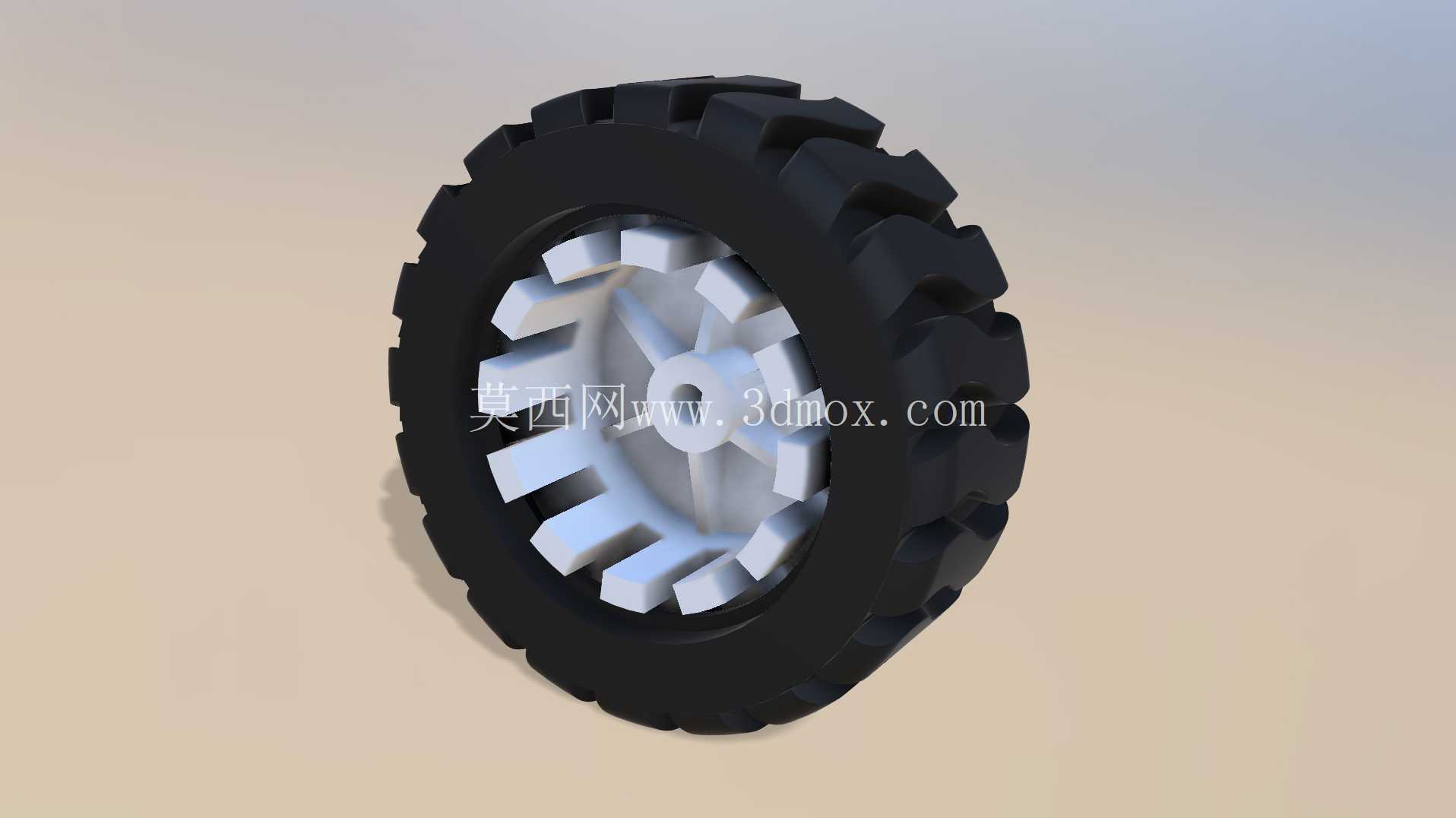

设计思路上，这款轮组没有采用复杂的免充气空心胎或者一体式注塑轮结构，而是选择软硬材质结合的分体方案，橡胶胎体通过过盈配合套在轮毂外侧的定位台阶上，胎体内侧与轮毂外圆完全贴合，不会出现轮体转动时胎皮与轮毂相对滑动的问题。轮毂的轮辐部分做了等厚的圆盘式设计，相比辐条式轮毂，圆盘结构在小尺寸下更容易保证注塑成型的尺寸精度，轮体的端面跳动量可以控制在很小的范围内，避免机器人行走时出现上下颠簸的情况。胎面的防滑齿采用连续的人字形排布，相比直齿结构，这种齿形在轮体转向时可以提供更好的侧向抓地力，小型机器人做原地转向、斜向移动动作时，不会因为侧向力不足出现侧滑偏移。

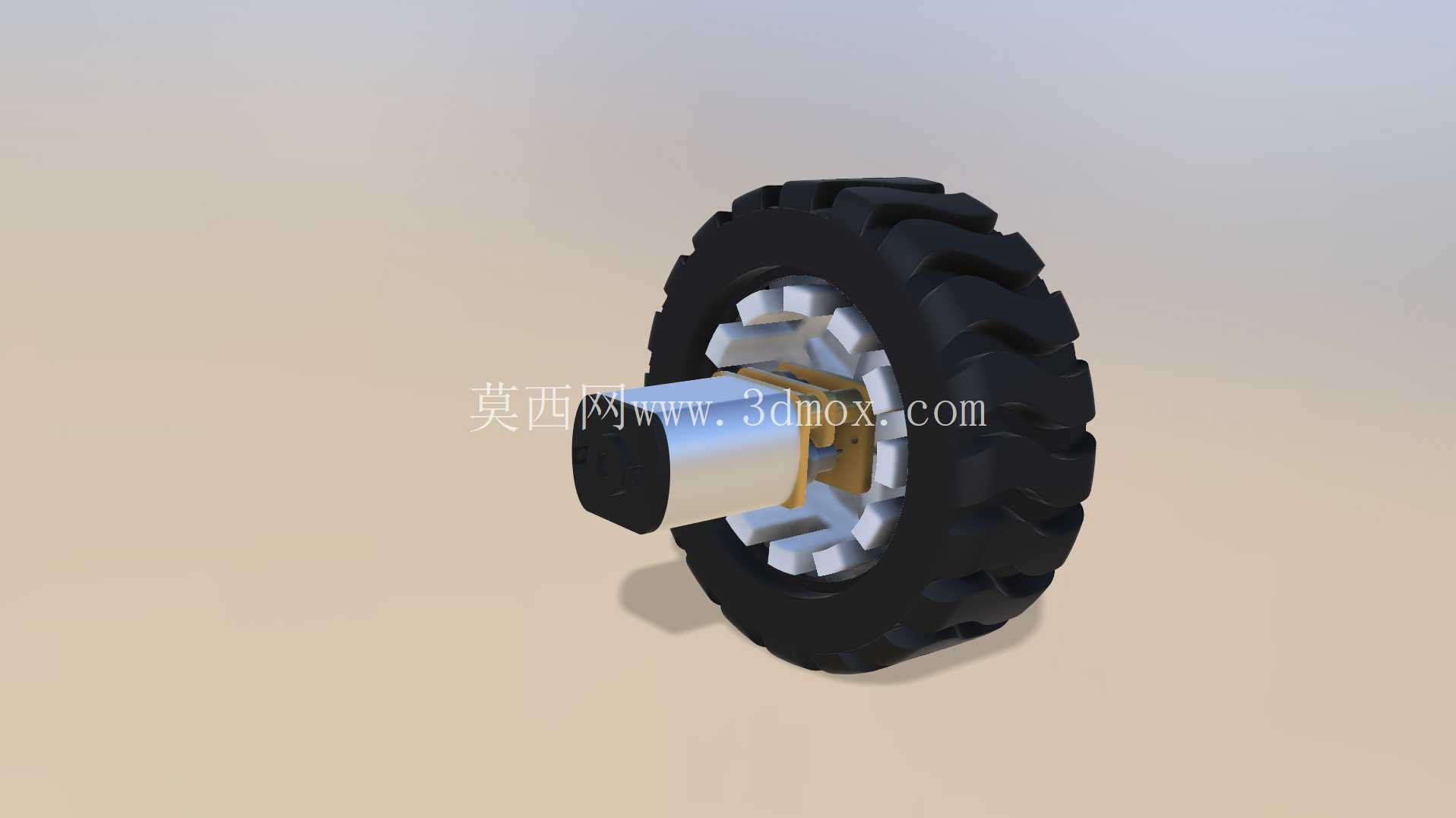

从安装边界尺寸来看，这款轮组的外径适配N20电机的常规转速区间，在电机额定转速下可以匹配桌面级机器人0.1-0.3m/s的常规行走速度，既不会因为轮径过小导致行走速度过慢，也不会因为轮径过大超出电机的扭矩输出范围。轮组的轴向宽度经过优化，安装到N20电机轴上之后，轮体内侧与电机端盖之间预留了足够的间隙，不会出现转动时摩擦电机壳体的问题，轮毂外侧的端面做了平整处理，不需要额外加装轴端挡圈，依靠轴孔的过盈配合就可以保证轮体不会在转动过程中从电机轴上脱出。胎体的橡胶硬度选择了适中的邵氏硬度区间，既不会因为硬度过高导致减震性能差、行走噪音大，也不会因为硬度过低导致轮体滚动阻力过大，消耗过多电池电量。在实际装配调试中，这款轮组不需要做额外的动平衡处理，小尺寸下的自身转动惯量足够小，即使电机转速出现小幅波动，也不会导致整机出现明显的振动，非常适合结构紧凑的小型智能移动设备使用。
