多向转动铰接式机械连接关节结构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:745668
  • 多向转动铰接式机械连接关节结构

  这类多向转动铰接关节,常被用在需要实现空间多角度摆动、转动传递的机械结构中,小到自动化设备的连杆联动机构、工装夹具的角度调节部位,大到工程机械的执行端连接、特种作业装备的活动关节点位,都能见到这类结构的应用。它的核心作用是在两个被连接构件之间,提供三个自由度的相对转动能力,同时保证连接刚性,不会在载荷传递过程中出现松脱或非预期的窜动。

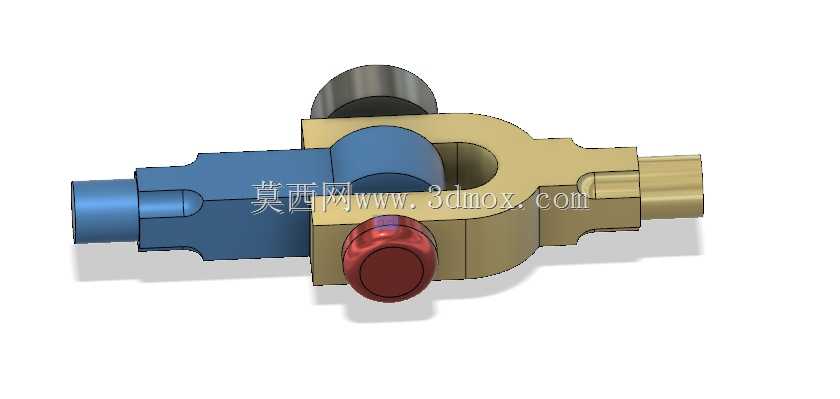

  从功能特性来看,该关节采用分体嵌套的结构设计,主体承力件为黄铜色的基座构件,基座上开有正交分布的铰接孔位,分别对应两个垂直方向的转动轴系:横向贯穿的蓝色轴件负责一个平面内的摆动自由度,垂直方向布置的红色端盖轴件负责另一个正交平面的转动,两个轴系的转动中心交汇于同一点,以此实现360°范围的空间角度调整,不会出现转动干涉。轴件与基座的配合面采用小间隙配合设计,既保证转动过程的顺滑无卡滞,又能控制配合间隙在合理范围,避免载荷作用下出现过大的回程误差,影响传动精度。

  设计这类关节结构时,首先要明确使用场景的载荷工况:如果是用于轻载的自动化检测设备调节端,配合面的间隙可以适当放大,降低加工精度要求,控制制造成本;如果是用于重载的工程机械执行端连接,就需要在轴孔配合面增加耐磨衬套,同时在轴端设计可靠的轴向限位结构,防止大载荷冲击下轴件脱出。该结构的轴向限位采用端盖压紧的方式,红色端盖通过过盈配合或者螺纹连接固定在垂直轴的端部,将横向轴件约束在基座的铰接槽内,同时横向轴的两端也做了轴肩限位,避免自身沿轴向窜动,整个关节不需要额外的紧固件就能实现可靠的轴向定位,装配流程简单,后期维护时拆解也很方便。

  关于安装边界,这类关节的基座一端设计有外圆柱连接段,可以直接插入被连接件的安装孔内,通过销钉或者紧定螺钉实现周向固定;横向轴的伸出端同样为圆柱轴头,能够与配套的连杆、摇臂类零件通过孔轴配合连接,不需要额外设计转接结构。整体结构的外形轮廓没有尖锐的凸起,所有棱边都做了小圆角过渡,既避免安装使用过程中划伤操作人员,也能减少应力集中,提升构件的疲劳强度。在实际选型应用时,需要注意关节的转动角度范围与安装空间的匹配:该关节两个正交方向的摆动角度都可以达到±45°以上,空间合成转动范围覆盖整周,安装时需要在关节周围预留足够的摆动空间,避免被连接构件在转动过程中与周边设备发生碰撞。另外,配合面的润滑设计也需要提前考虑,轻载低速场景可以采用自润滑材料制作轴套,不需要定期加注润滑脂;重载高速场景则需要在基座上设计注油孔,定期补充润滑脂,减少配合面的磨损,延长关节的使用寿命。

  从结构合理性来看,该关节的承力路径非常清晰:外部载荷从一端的连接轴传入,通过轴孔配合面传递到基座主体,再通过另一方向的铰接轴传递到被连接构件,整个传力路径没有多余的零件,力流传递顺畅,不会出现局部应力过大的问题。基座上的铰接槽采用开放式的铣削加工成型,加工工艺性好,普通的三轴铣床就可以完成加工,不需要复杂的五轴加工设备,能够有效控制加工成本。轴类零件均为回转体结构,可以采用车削加工一次成型,加工效率高,尺寸精度容易保证。在实际建模过程中,需要重点关注两个正交轴系的中心重合度,如果两个转动中心存在偏移,转动过程中就会出现卡滞,甚至导致零件卡死无法转动,因此建模时需要严格约束两个轴的轴线相交于同一点,同时配合面的同轴度、圆柱度公差也要根据使用场景合理设定,平衡加工成本与使用性能。
