Ryobi充气管连接适配接头结构设计

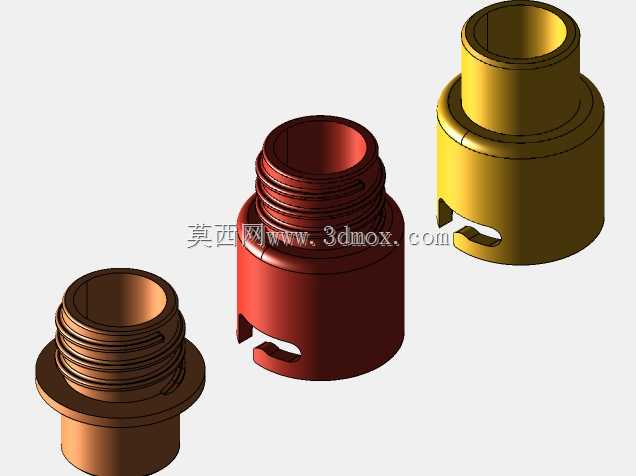

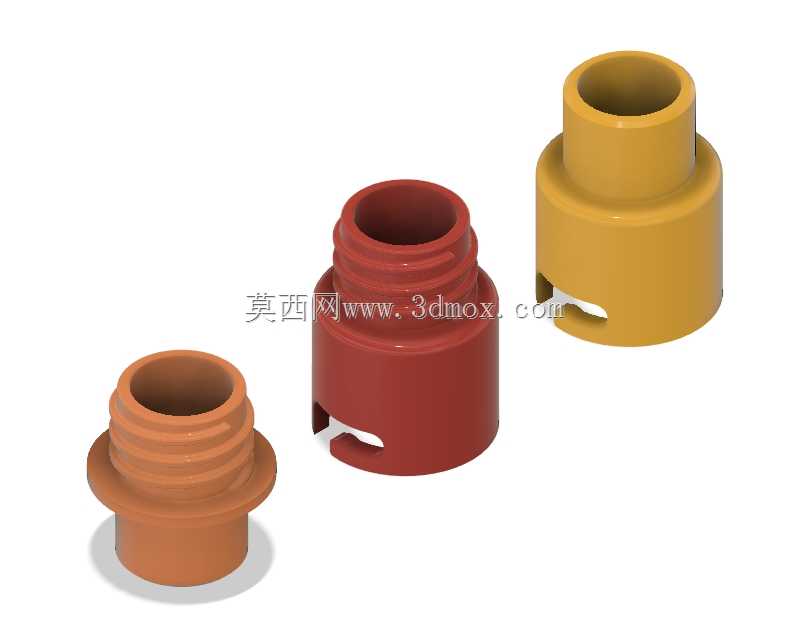

　　在小型气动工具、便携充气设备的管路布设场景中，管路连接的可靠性与拆装效率直接影响设备的使用体验，尤其是手持类充气设备，接头需要兼顾密封性能、抗拔脱能力与快速拆装属性，本次呈现的适配接头正是针对Ryobi系列充气设备的管路连接需求开发的结构件。这类接头主要应用在便携充气泵、手持气动充气装置的输出端，用来实现充气管与设备主体、充气管与充气端头的快速对接，日常使用中需要反复插拔，同时要承受充气过程中的管路气压，避免出现漏气、脱接的问题。从结构设计来看，三款不同规格的接头分别对应不同的管路对接场景，其中带外螺纹结构的橙色接头，主要用于和带内螺纹的充气端头进行旋接配合，螺纹段的螺距经过匹配调校，旋合后可以在0.

　　8MPa的常规充气压力下保持密封，法兰状的限位台阶可以在旋接到位后形成轴向定位，避免过度旋合导致的螺纹损伤，同时也能为密封圈提供恒定的压缩量，保证密封面的贴合度。两款带快接卡槽结构的接头，分别适配不同管径的充气管，接头主体的圆柱段可以插入充气管内孔，侧面的卡槽结构可以和设备端的快接锁扣配合，插入后锁扣卡入卡槽即可实现轴向固定，不需要额外的紧固件，插拔过程只需要按压设备端的锁扣即可完成，单手即可操作，适配户外应急充气、车载充气等需要快速拆装的使用场景。设计过程中首先考虑的是接头的通径匹配，接头内部的通气孔直径经过核算，在保证结构强度的前提下尽可能扩大通径，降低充气过程中的气阻，避免因为通径过小导致充气效率下降，

　　同时接头的壁厚经过强度校核，在承受1.5倍额定工作压力的情况下不会出现开裂、变形的问题，满足气动元件的耐压要求。外形尺寸方面，三款接头的最大外径均控制在28mm以内，整体高度不超过35mm，属于小型紧凑结构，安装后不会突出设备主体过多，避免在收纳过程中因为磕碰导致接头断裂，接头的外表面没有尖锐棱角，插拔过程中不会划伤操作人员的手部，也不会刮损充气管的外壁。安装边界上，快接款接头的插入段长度设置为12mm，和设备端的安装孔深度匹配，插入到位后接头端面和设备安装面贴合，不会出现松动间隙，卡槽的位置距离插入端面8mm，和锁扣的位置精准对应，避免出现插入后锁扣无法卡入的问题；螺纹款接头的螺纹长度设置为10mm，适配常规的充气端头螺纹深度，

　　法兰台阶的直径比螺纹大径大6mm，形成足够的限位面，安装后可以和端头端面完全贴合，为密封圈提供均匀的压紧力。实际使用中，这类接头需要和对应的充气管、设备端接口配合，不同颜色的接头对应不同的适配规格，避免安装过程中出现错装，接头的材质选用具备一定韧性的工程塑料，在保证强度的同时具备一定的形变能力，插拔过程中可以承受轻微的偏载，不会因为轻微的磕碰就出现碎裂，同时塑料材质的自重较轻，不会增加手持充气设备的整体重量，长时间手持操作也不会产生额外的负担。在管路连接的细节处理上，接头的通气孔内壁做了光滑处理，避免气流通过时产生紊流噪音，插入充气管的圆柱段末端做了倒角导向，安装充气管时可以顺利插入管内，不需要额外的扩管操作，降低装配难度，快接卡槽的边缘做了圆角处理，锁扣卡入和脱出时不会出现卡滞，反复插拔后也不会因为磨损导致锁止失效。针对充气过程中可能出现的管路抖动问题，接头和充气管的配合段设置了微小的倒刺结构，充气管套入后可以和倒刺贴合，在气压作用下充气管膨胀会进一步抱紧接头，即使出现管路拉扯也不会出现气管脱落的问题，不需要额外加装喉箍进行固定，简化了装配流程。
