风机主轴动平衡调试专用支撑夹具

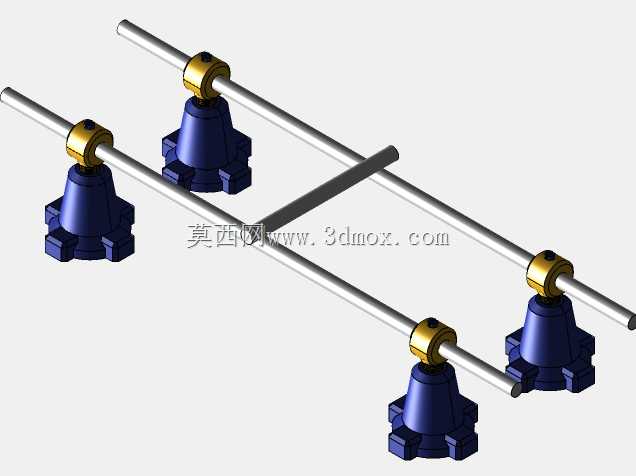

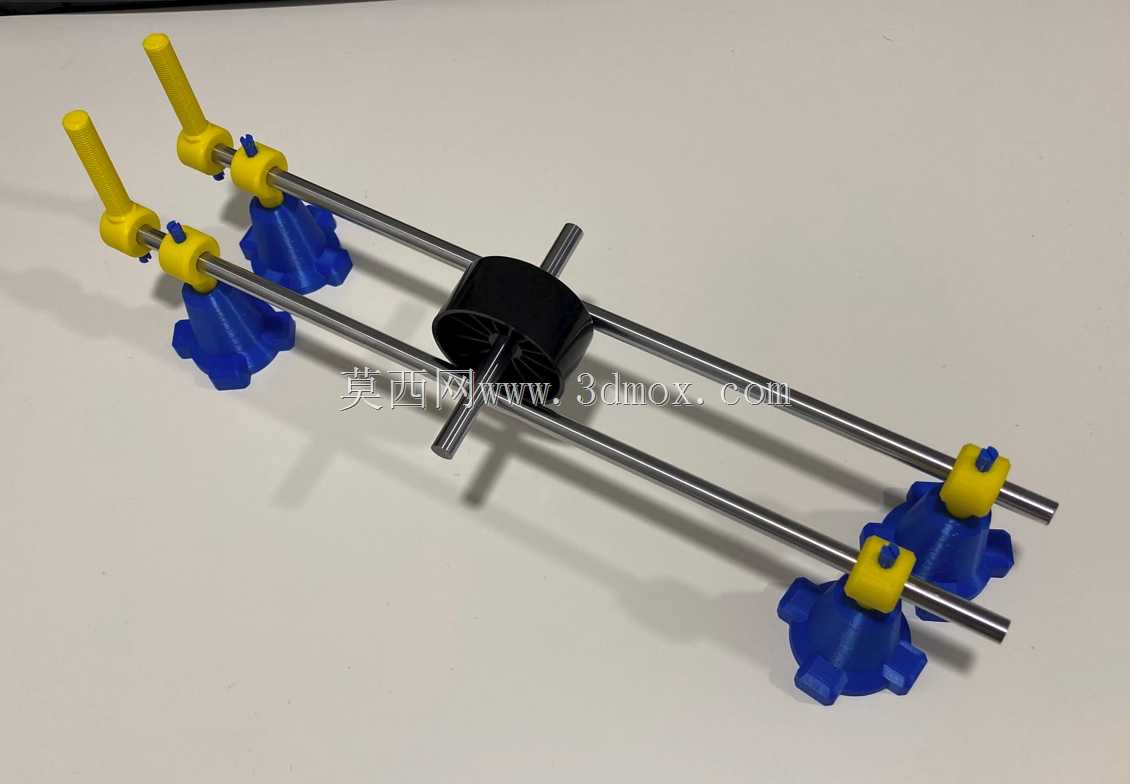

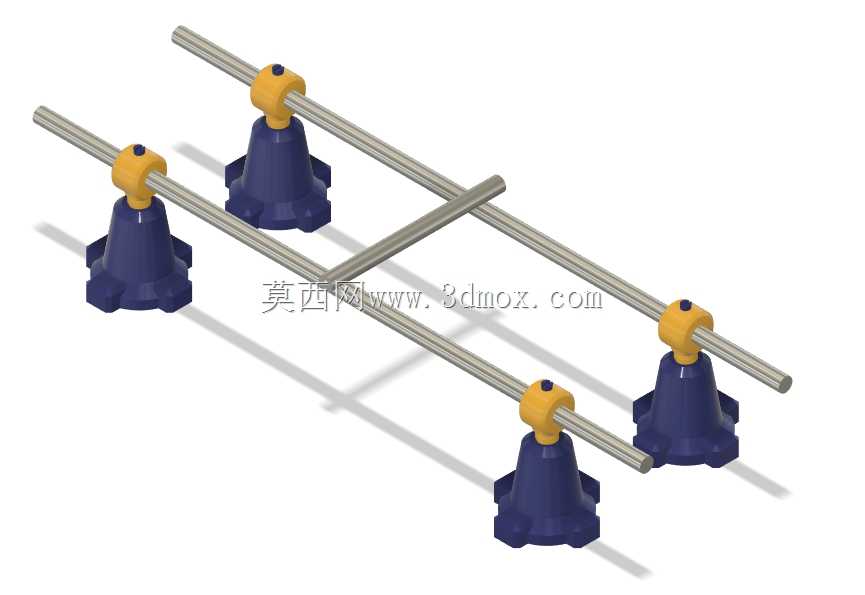

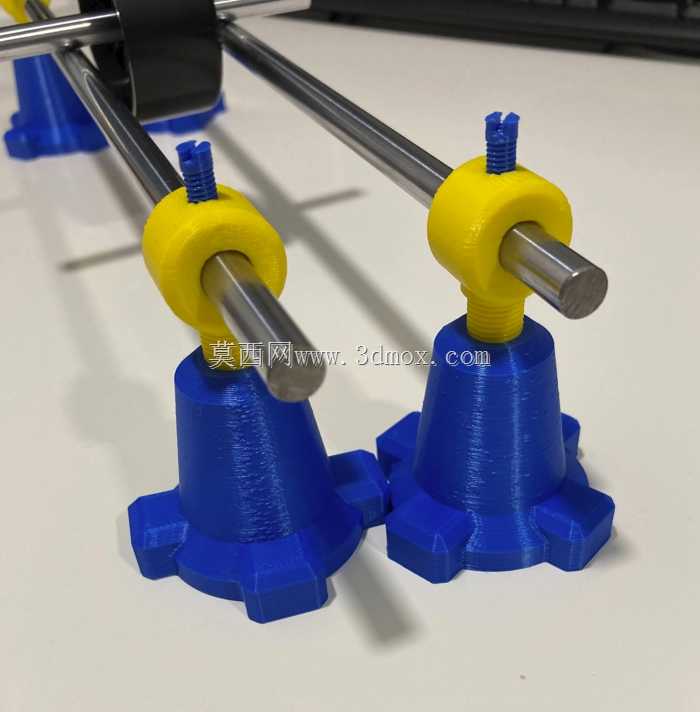

　　在小型通风设备的售后维保、小批量试制场景中，风机主轴连同转子的动平衡调校一直是困扰一线技术人员的痛点——常规动平衡机设备占地大、调试流程繁琐，针对300W到800W功率段的小型风机主轴，往往不需要高精度工业级动平衡设备就能满足使用要求，这套支撑夹具就是针对这类场景开发的简易调校工装。整套夹具采用分体式支撑结构，四个独立的支撑座可沿两根平行光轴任意滑动调整间距，适配不同长度规格的主轴装夹需求，支撑座底部为带多棱边的加重底座，放置在平整工作台面上时可依靠自身重力保持稳定，不需要额外螺栓固定，适合维修工位、试制台等临时调校场景快速部署使用。每个支撑座上方的锁紧结构采用黄色旋钮式压块，旋钮内置与支撑光轴适配的锁紧槽，

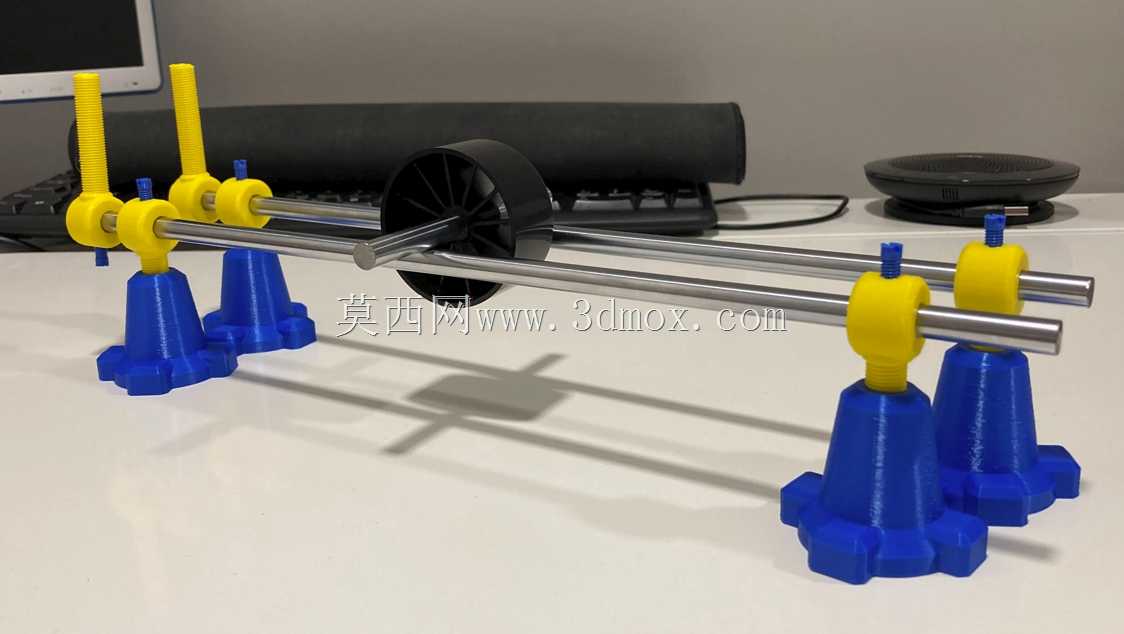

　　调整到位后旋紧顶部的塑料螺栓即可将支撑座固定在光轴指定位置，压块与主轴接触的位置开有V型定位槽，可适配不同直径的主轴轴颈，V型槽的接触面做了小圆弧过渡处理，避免装夹时刮伤主轴表面，同时保证主轴转动时的同轴度，减少支撑结构本身带来的转动阻力，避免干扰平衡调校的精度。两根平行布置的光轴作为支撑座的滑动导轨，光轴本身采用冷拉圆钢加工，表面粗糙度控制在Ra1.6以内，保证支撑座滑动时顺畅无卡滞，光轴两端没有额外的限位结构，支撑座可以根据需求完全滑出，方便大长度主轴的吊装放置。这套夹具的核心使用逻辑是将待调校的风机主轴转子架在两组支撑座的V型槽上，让转子可以在无额外约束的状态下自由转动，由于支撑座的转动阻力极小，

　　转子的偏重位置会自然停在最低点，技术人员可以通过在转子对应位置加减配重的方式，逐步调整到转子可以在任意角度静止的状态，完成动平衡调校。除了常规的风机转子平衡调校外，支撑座顶部锁紧旋钮的圆头端面还可以作为平面找平的基准，配合塞尺可以快速校验工作台面的水平度，避免因为台面倾斜导致平衡调校出现误差，也可以临时作为小型轴类零件的支撑座，用于轴类零件的径向跳动检测、简易装配等工位使用。从安装边界来看，整套夹具展开后的最大长度可适配长度不超过400mm的主轴，支撑座的V型槽可容纳直径在3mm到15mm之间的轴类零件，底座放置时需要的最小台面尺寸为500mm*150mm，不需要外接气源、电源，纯机械结构无易损件，日常维护只需要定期擦拭光轴表面、

　　在V型槽位置涂抹少量润滑脂即可。设计时特意将支撑座的重心做了下沉处理，底座重量占单个支撑座总重量的70%以上，即使转子转动时产生小幅振动，支撑座也不会出现移位或者翻倒的情况，压块的锁紧力经过反复验证，旋紧后既可以保证支撑座在光轴上不滑动，又不会因为锁紧力过大压伤光轴表面，长期使用后光轴也不会出现明显的压痕。针对小功率风机的调校需求，这套夹具舍弃了工业动平衡机的复杂传感结构，依靠纯机械的低阻力支撑实现平衡校验，调校精度完全可以满足民用、小型工业风机的使用要求，调校后的转子运转振动量可控制在0.2mm/s以内，不会出现运转时异响、轴承过早磨损的问题。在实际使用中，技术人员可以根据待调校主轴的两个轴颈位置，快速滑动四个支撑座分成两组，分别对应两个轴颈的位置，调整V型槽的高度一致后锁紧支撑座，再将主轴转子放置在V型槽上即可开始调校，整个准备过程不超过两分钟，相比传统动平衡机需要制作专用夹具、校准设备的流程，效率提升非常明显，特别适合小批量生产、售后维修等非大批量流水线的调校场景。
