内孔车削用A16M SDXCR11内冷刀杆

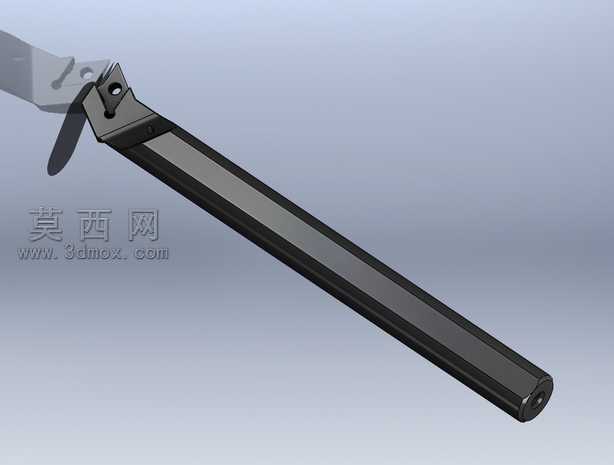

本模型为内孔车削加工专用的A16M SDXCR11型内冷刀杆，整体采用三维参数化建模方式完成全结构构建，建模过程严格遵循数控刀具行业的尺寸规范，对刀杆的每一处结构细节都做了精准还原。刀杆主体为细长圆柱结构，建模时通过拉伸、切除等基础特征完成主体轮廓搭建，针对刀杆尾部的内冷通道入口做了精准的孔位特征设计，可匹配标准机床冷却管路接口，保证切削过程中冷却液可直达切削区域。刀杆头部的刀片装夹位是建模的核心重点，严格按照SDXCR11型刀杆的装夹标准，构建了适配DCMT11系列刀片的定位槽结构，同时还原了压板锁紧结构的安装位、螺钉孔位的细节特征，装夹位的定位面角度、避让空间都经过尺寸校验，可直观体现刀片装夹后的实际姿态与切削角度。材质渲染阶段，刀杆主体采用硬质合金发黑处理的材质表现，通过调整材质的粗糙度、金属度参数，还原工业刀具表面哑光耐磨的质感；装夹螺钉、压板部分采用高亮合金钢材质，与刀杆主体形成视觉区分，清晰展现装夹结构的组成。刀杆表面的防滑槽、标识刻印区域都通过纹理映射做了细节还原，提升模型的真实感。结构设计上，该刀杆采用偏心内冷通道设计，建模时通过扫描特征完成刀杆内部冷却孔道的构建，孔道从尾部接口延伸至头部切削区域附近，可直观展示内冷结构的走向，帮助使用者理解冷却介质的输送路径；刀杆头部做了合理的避让结构设计，在保证刀杆刚性的前提下，尽可能缩小头部非切削区域的体积，避免内孔加工过程中刀杆与孔壁发生干涉。整体建模过程兼顾了结构准确性与展示性，所有特征参数均匹配实际量产刀具的尺寸标准，可用于数控加工教学演示、刀具选型参考、加工工艺模拟等场景，能够清晰展现内孔车刀杆的结构组成与设计逻辑。
