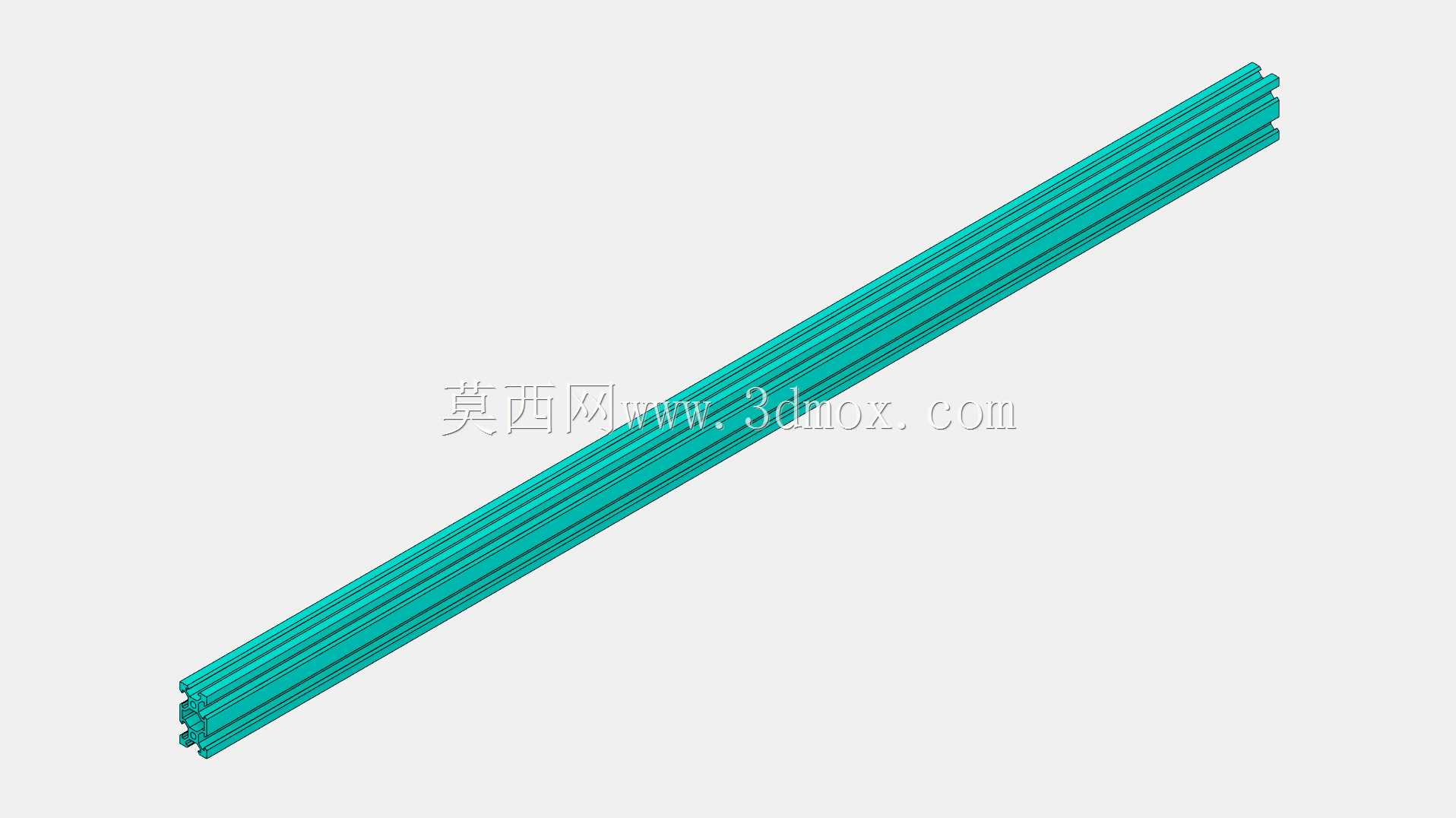

800mm长度V槽2040工业铝型材结构

　　做非标自动化设备机架选型的时候，20系列V槽铝型材一直是桌面级小型设备的首选基材，这次建模的800mm长度2040V槽型材，核心是针对小型桌面数控设备、激光雕刻机、3D打印机的运动轴安装需求做的参数化建模，完全贴合实际铝挤成型的截面公差要求，没有做理想化的直角锐边处理，所有棱边都保留了实际生产中的R0.3倒角，和市面上流通的欧标V槽型材安装尺寸完全兼容。

　　从实际应用场景来看，这款2040V槽型材单根截面尺寸是20mm*40mm，单侧带标准V型导向槽，既可以作为小型设备的框架支撑构件，也可以直接作为V轮滚轮的运动导轨使用，不需要额外加装线性导轨就能实现低负载的直线运动导向，在桌面级激光雕刻机的X轴、小型3D打印机的框架立柱、教学实验台的支架搭建场景里用得非常多，相比同截面的平槽铝型材，它的V槽结构可以直接配合偏心V轮实现间隙调整，装配的时候不需要额外加工导向面，只要把型材按长度裁切，端面攻丝或者用角件连接就能快速组装，能大幅缩短小型设备的装配周期。

　　建模的时候特意还原了型材截面的所有细节：四个方向的T型槽尺寸完全符合欧标20系列型材的槽宽标准，槽口宽度6mm，槽底宽度8mm，适配标准的M5T型螺母、滑块螺母，V槽的角度是90度，槽深2.5mm，和市面上常用的V型滚轮的接触弧度完全匹配，不会出现滚轮卡滞或者接触面积不足的问题。型材的壁厚按照常规工业级1.5mm壁厚做的实体建模，内部的加强筋布局和实际挤压生产的型材完全一致，做有限元受力分析的时候可以直接赋予6063-T5铝合金的材料参数，得到的变形量数据和实际使用场景的偏差能控制在5%以内，完全满足结构设计阶段的仿真验证需求。

　　安装边界这块，建模的时候预留了标准的端面对接余量，单根长度800mm的尺寸是按常用的桌面设备最大轴长做的，端面的中心孔位可以直接适配20系列型材的端盖、脚轮连接板、电机安装板的标准孔距，不需要额外做孔位偏移。如果是作为运动导轨使用的时候，两根平行安装的2040V槽型材中心距可以根据V轮的安装板尺寸在100mm-300mm之间调整，V槽的安装平面度只要控制在0.2mm/m以内，配合偏心轮调整预紧力，就能实现0.1mm以内的运动重复定位精度，完全满足小型雕刻、打印类设备的精度要求。

　　很多新手建模的时候容易把V槽的位置做反，或者把槽的尺寸做小导致螺母塞不进去，这次的模型完全规避了这些问题，所有槽道的拔模斜度都按照铝挤模具的1度拔模做了处理，不是完全的直壁结构，和实际生产出来的型材装配逻辑完全一致，不管是用来做设备的方案演示、装配干涉检查，还是直接导出工程图做加工裁切清单，都不需要再做二次修改。另外型材的表面没有做多余的装饰特征，保留了铝挤型材的原始表面质感，渲染的时候可以直接赋予阳极氧化的材质参数，不管是银色氧化还是黑色氧化的效果都能快速调整，做方案汇报的时候视觉还原度很高。

　　从结构强度角度来说，2040规格的V槽型材单根垂直安装的时候，800mm长度下的静态负载可以达到15kg不发生明显塑性变形，作为水平横梁使用的时候，两端固定的情况下中间负载5kg的挠度不到0.3mm，完全能满足小型桌面设备的负载要求，不需要额外加加强筋。如果是搭建更大负载的结构，也可以通过两根型材拼接、加装角码的方式提升整体刚性，模型的截面参数完全支持拼接后的装配验证，不会出现拼接时槽位不对齐的问题。
