带螺纹端凸肩定位阶梯传动轴结构设计

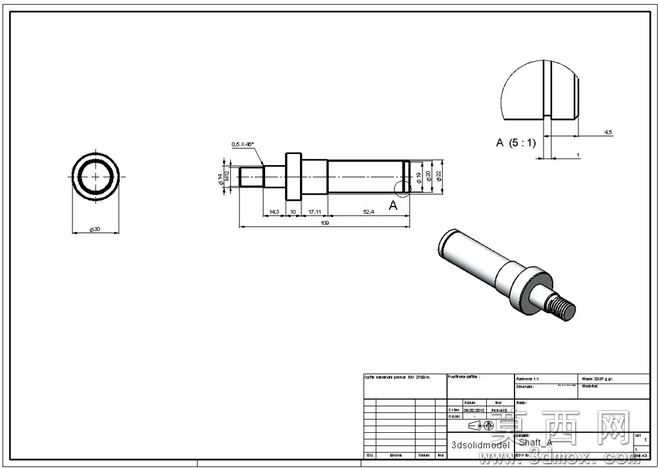

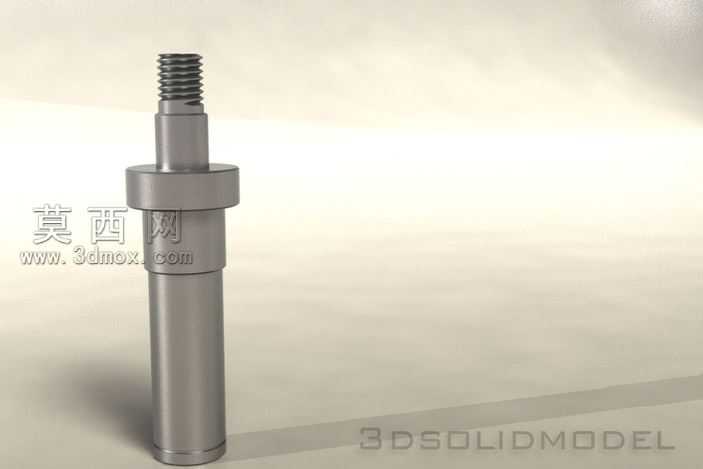

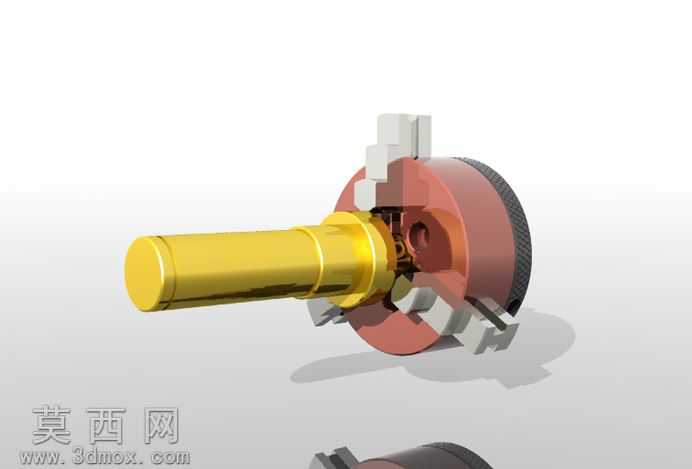

本作品为一款典型的阶梯式传动轴三维建模成果，建模过程严格遵循机械设计中轴类零件的设计规范，以回转体特征为核心构建逻辑，首先通过草绘绘制轴的半截面轮廓，标注各段轴径、轴向长度的精确尺寸，保证各轴段的尺寸公差预留合理，适配后续与轴承、传动轮、锁紧件的装配需求。建模时优先采用旋转凸台特征生成轴的主体基体，针对顶端的外螺纹结构，采用螺旋线扫描切除的方式生成真实的螺纹牙型，而非简单的贴图示意，还原螺纹的实际牙距、牙型角参数，保证螺纹段与锁紧螺母的装配匹配度。轴身中部设计的凸肩结构，建模时精准控制凸肩的端面垂直度与轴肩过渡圆角，该结构主要用于实现轴上零件的轴向定位，避免传动过程中零件发生轴向窜动，过渡圆角的设计也可有效降低轴肩处的应力集中，提升轴的疲劳强度。材质渲染阶段，为轴整体赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原经过精加工后的金属表面质感，对轴的各段圆柱面做细微的光泽差异处理，模拟实际磨削加工后的表面纹理效果，凸肩端面、螺纹端面的边缘做微小的倒角处理渲染，还原机械加工的倒角工艺细节，避免模型出现锐利直角的不真实感。结构设计上，各轴段的直径变化遵循受力分布逻辑，从安装传动件的受力段到支撑段、螺纹锁紧段，轴径依次适配载荷需求，既保证轴的扭转强度、弯曲强度满足传动工况要求，又尽可能控制轴的整体重量，避免材料浪费。建模过程中对轴的所有锐边均做了合理的工艺倒角或倒圆处理，符合实际机械加工的工艺要求，不存在无法加工的不合理结构，整体模型的尺寸链完全闭合，可直接导入工程图模块生成符合国标的加工图纸，也可用于虚拟装配场景中验证轴与配套零件的干涉情况，为后续的零件加工、装配调试提供可靠的三维数字模型支撑。
