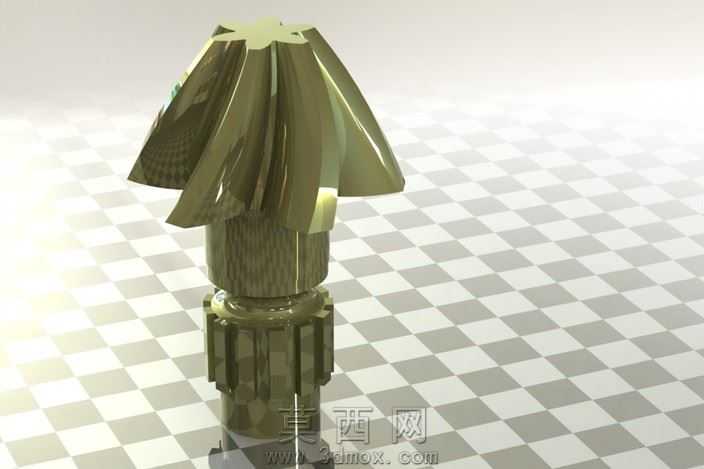

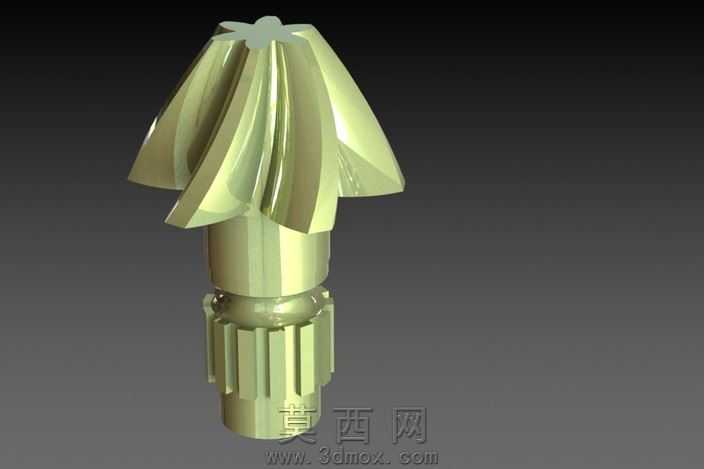

带花键轴段斜齿圆柱齿轮三维建模作品

本作品为带一体式花键轴段的斜齿圆柱齿轮三维建模成果，建模过程依托参数化设计逻辑完成，首先依据斜齿圆柱齿轮的啮合原理，通过齿廓渐开线方程生成精准的端面齿形曲线，再结合螺旋角参数完成齿面的螺旋扫掠成型，确保齿面螺旋线导程、齿距、模数、压力角等核心参数符合机械传动设计规范，齿顶圆角、齿根过渡曲面均做了平滑处理，避免应力集中的结构缺陷。模型的花键轴段部分严格按照矩形花键的尺寸规范建模，花键的键齿宽度、小径、大径、倒角参数均匹配通用传动花键的配合要求，轴段与齿轮本体采用一体式过渡结构，轴肩位置做了卸荷槽设计，减少轴段受载时的应力集中问题。渲染阶段采用金属材质模拟合金结构钢的零件质感，调整材质的粗糙度、金属度参数还原调质处理后的金属表面哑光效果，场景采用柔和的三点布光方案，主光突出齿轮齿面的螺旋曲面形态，辅光补亮花键轴段的键齿细节，轮廓光勾勒零件的整体外轮廓，避免模型边缘与背景融合，同时添加微弱的环境反射效果提升材质真实感。结构设计上充分考虑零件的实际装配场景，齿轮端的端面、花键轴的装配定位轴颈均设置了合理的形位公差参考基准，齿面的啮合区域做了细节优化，确保与配对斜齿轮啮合时的接触面积符合传动要求，整体模型无破面、无重叠几何、无多余特征，所有特征参数均可编辑调整，可直接用于传动机构的虚拟装配、运动仿真、干涉检查以及后续的工程图生成工作，能够直观展现斜齿圆柱齿轮带轴结构的完整形态，帮助理解斜齿轮传动的结构特点与花键连接的装配形式。
