钻铣床主轴配套环形LED作业照明装置

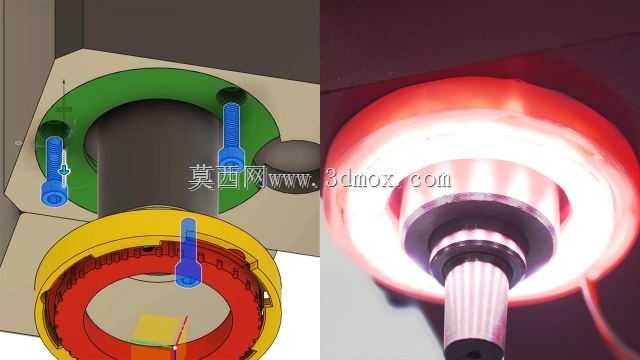

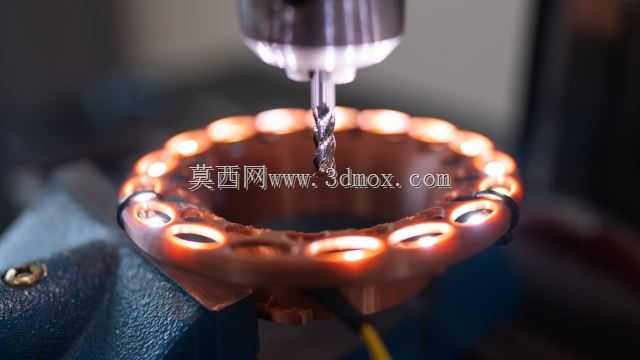

　　在常规台式钻床、小型立式铣床的加工作业场景里，主轴端的局部照明一直是容易被忽略但直接影响加工精度的细节——原厂配套的机床工作灯多布置在床身侧方或悬臂位置，加工深孔、小直径孔或是进行小余量铣削时，刀具、工件表面会被主轴本体、夹头结构遮挡，形成明显的照明阴影，操作时很难清晰观察刀刃切削状态、划线对位痕迹，很容易出现孔位偏移、铣削过切的问题，尤其是在加工紫铜、铝合金这类高反光有色金属件时，侧方光源还容易产生眩光反射，进一步干扰操作视线。这款环形照明装置正是针对这类现场痛点设计，直接嵌套安装在主轴下端的夹头座外侧，整圈光源围绕刀具周向均匀布置，光线从刀具四周无遮挡投射到加工点位，完全消除了单侧照明带来的阴影区，不管是钻孔时观察钻头入钻定心情况，还是铣削时查看刀刃吃刀量，都能获得均匀无反光的清晰视野。

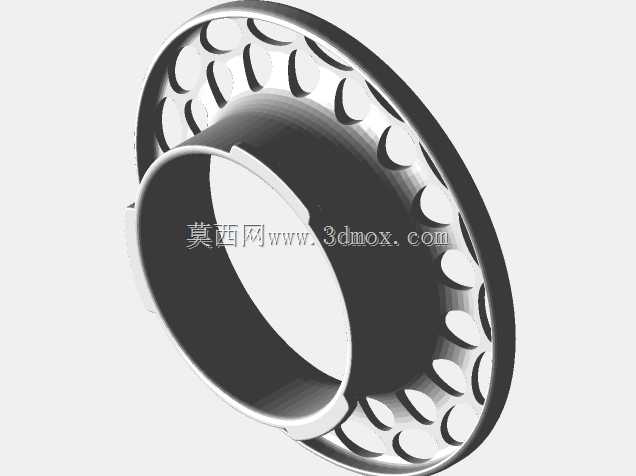

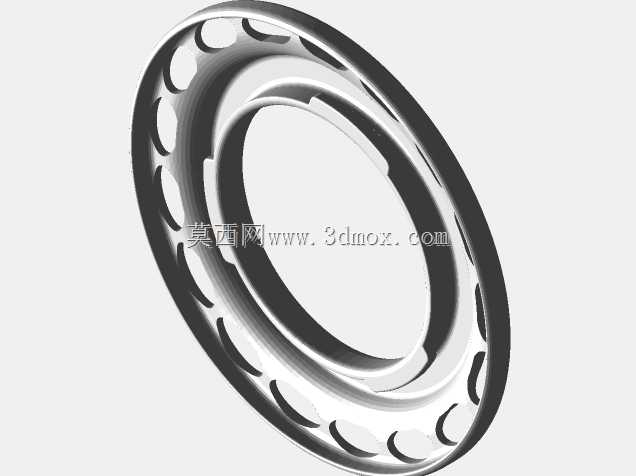

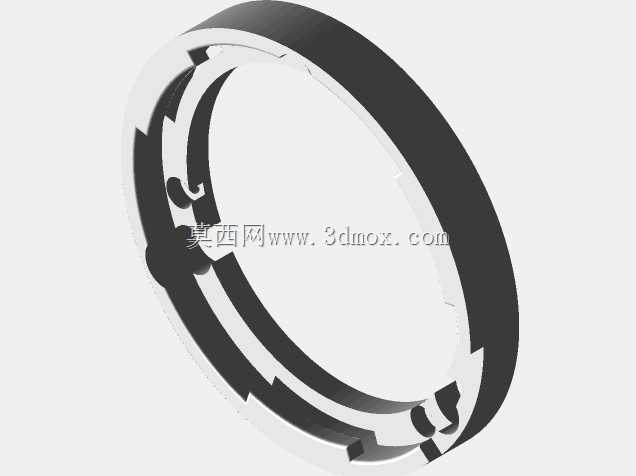

　　从结构设计逻辑来看，这款装置没有采用复杂的可调支架结构，整体为薄型环形壳体，内圈预留的避让直径完全覆盖常用的ER夹头、钻夹头最大外径范围，安装时不需要拆解主轴原有结构，直接通过周向的紧定螺钉固定在夹头座的圆柱面上，不会和主轴上下进给动作、刀具装拆操作产生干涉，整体轴向厚度控制在15mm以内，安装后不会额外占用主轴下端的作业空间，即使是加工靠近工作台面的低矮工件，也不会出现灯具碰撞工件、夹具的问题。灯体采用环形PCB基板焊接贴片LED灯珠，灯珠照射角度统一向内倾斜15度，所有光线汇聚在主轴正下方的加工区域，不会出现光线向外散射造成的光浪费，也避免了强光直射操作人员眼睛的问题。

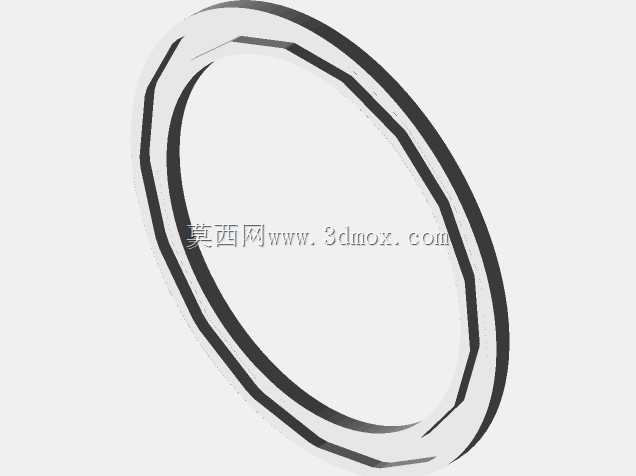

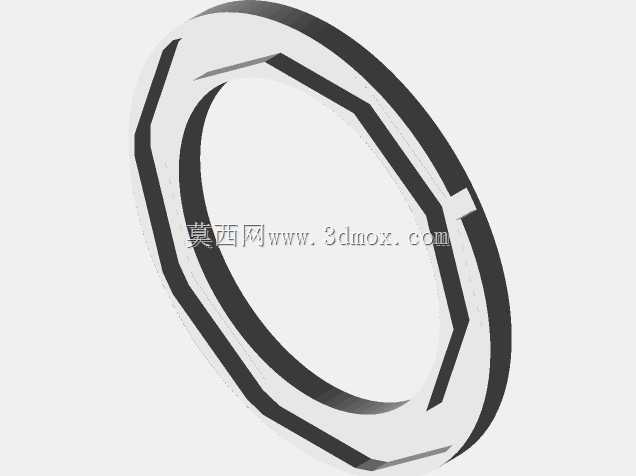

　　电路部分做了集成化处理，供电线路从环形壳体侧方引出，沿着主轴外壳走线固定到机床的控制电路侧，可直接接入机床现有24V直流供电回路，不需要额外配置独立电源，线路预留了足够的走线长度，完全适配主轴全行程上下进给的拉扯需求，不会出现进给过程中线缆拉扯断裂的问题。灯壳采用耐高温的工程塑料注塑成型，能够耐受钻铣加工过程中飞溅的切屑温度，不会因为长期受切屑烘烤出现壳体变形、灯珠脱落的问题，壳体表面做了哑光处理，进一步减少光源自身的反光干扰。

　　实际使用过程中，这款环形灯的照明覆盖范围刚好匹配常用的小零件加工区域，在主轴端距离工件表面50-150mm的常规作业高度区间内，照明光斑直径在80-120mm之间，刚好覆盖钻头、铣刀的作业范围，光线均匀度远高于侧方安装的万向工作灯，尤其是在进行0.5mm以下的小直径钻孔作业时，能够清晰观察钻头的入钻位置，避免因为视线不清造成的孔位超差。针对不同加工场景的需求，灯体的安装位置可以沿着主轴轴向做小范围调整，通过松紧周向的紧定螺钉，就能改变灯体和工件之间的距离，从而调整照明光斑的大小和亮度，比如进行精细划线对位时，可以将灯体下调靠近工件，获得更小更亮的照明光斑；进行大直径铣刀加工时，可以将灯体上调，扩大照明覆盖范围。

　　和市面上常见的机床附加照明灯相比，这款环形灯的结构完全围绕主轴作业场景设计，没有多余的调节关节，长期使用不会出现关节松动、灯位偏移的问题，整体重量控制在100g以内，安装后不会给主轴增加额外的负载，不会影响主轴的动平衡精度，即使是主轴高速运转时，也不会因为灯具偏重产生振动异响。灯珠选用冷白光色温规格，显色指数能够满足金属加工的观察需求，不会出现色温偏差导致的工件表面颜色判断失误，在进行铜件、钢件的表面粗糙度观察时，能够准确分辨加工纹理的状态，方便操作人员及时调整切削参数。

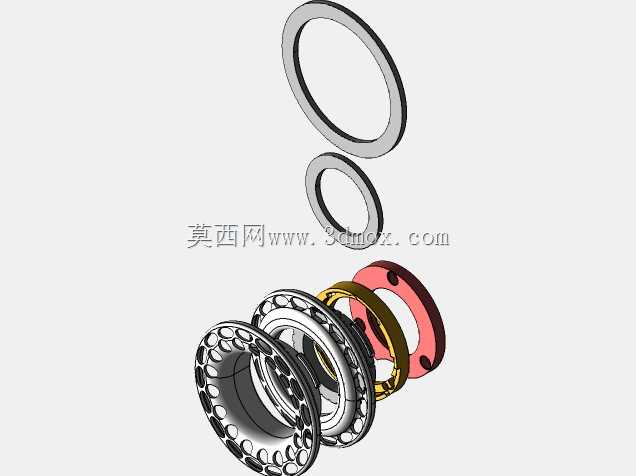

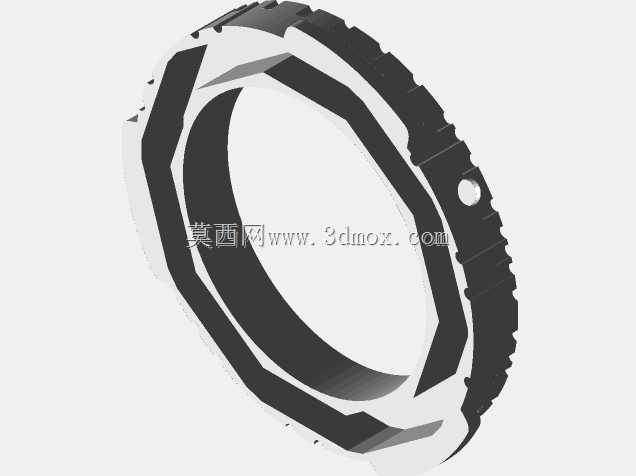

　　在安装适配性上，这款环形灯的内圈直径可以根据不同型号的钻铣床主轴夹头座尺寸做适配调整，不需要对原有设备做任何打孔、改装，只需要拧紧三个周向均布的紧定螺钉就能完成固定，整个安装过程不超过十分钟，后期维护更换也非常方便，灯珠损坏时只需要拆开环形壳体更换对应的PCB基板即可，不需要整体拆除灯具。日常使用时，环形的外壳结构能够阻挡一部分加工飞溅的切屑直接打到灯珠表面，减少灯珠被切屑打坏的概率，光滑的外壳表面也方便清理附着的切削液、切屑污渍，只需要用干布擦拭就能保持表面清洁，不会因为污渍堆积影响照明效果。
