适配角磨机的121度钻头刃磨辅助装置

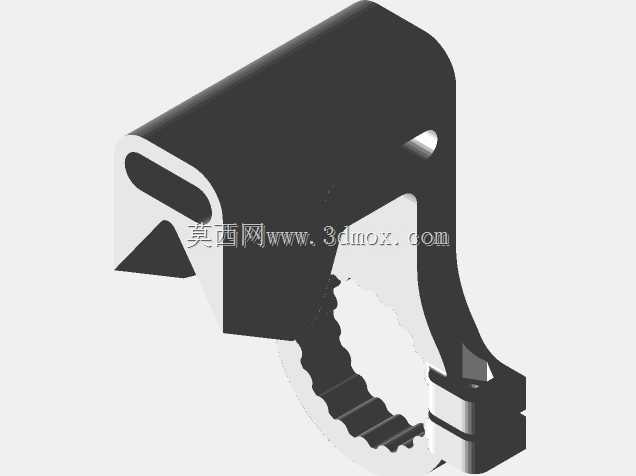

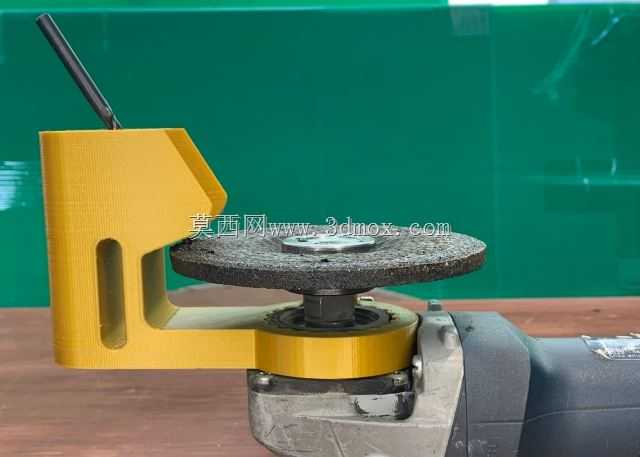

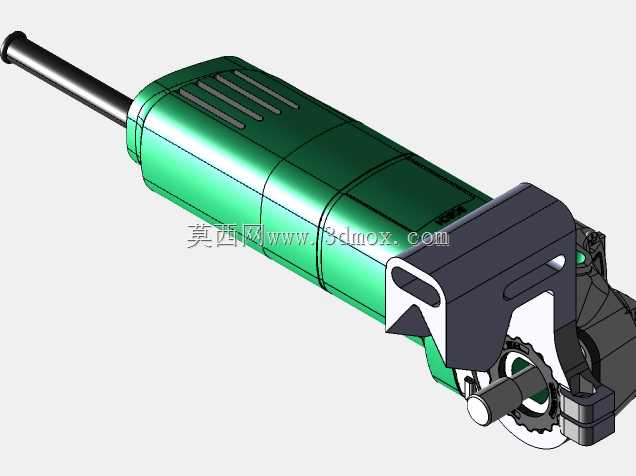

　　在机械加工、设备维保、五金加工等现场场景中，钻头刃磨是高频刚需操作，普通作业人员徒手磨钻头时，很难精准控制120度左右的标准钻尖夹角，常出现两刃不对称、后角角度偏差过大的问题，直接导致钻孔时孔径超差、钻头崩损、进给阻力骤增，甚至引发工件报废、钻头断裂飞出的安全隐患。这款适配角磨机的钻头刃磨辅助装置，就是针对现场快速修磨钻头的实际需求设计，无需额外配置专用钻头磨床，依托车间普及率极高的手持式角磨机即可完成标准钻尖的刃磨作业，大幅降低现场钻头修磨的技术门槛。装置整体采用分体式定位结构，主体为带安装卡槽的支撑座，可直接卡接在角磨机的砂轮护罩与机头衔接位置，安装时无需对原有角磨机做任何打孔、焊接类改造，

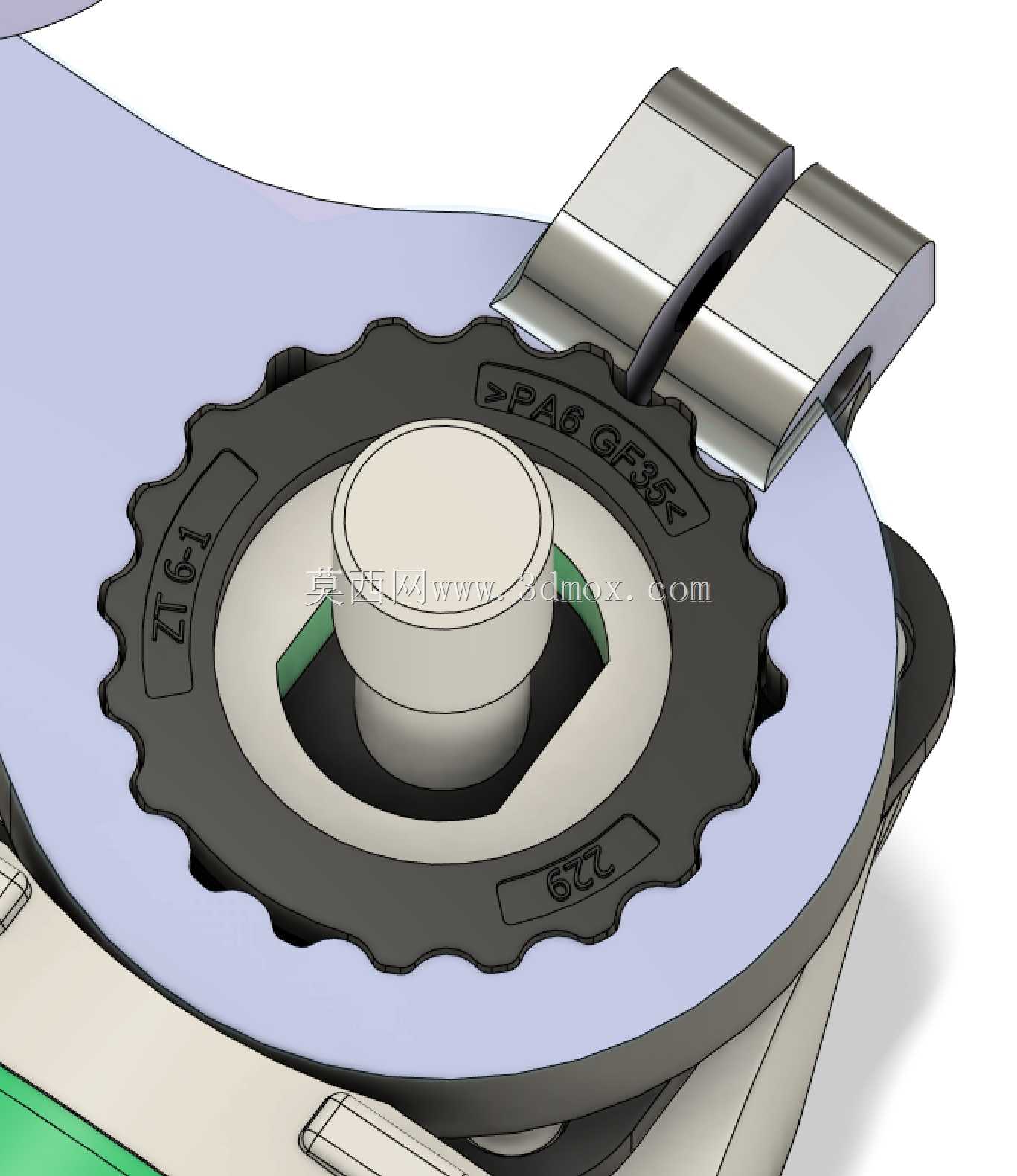

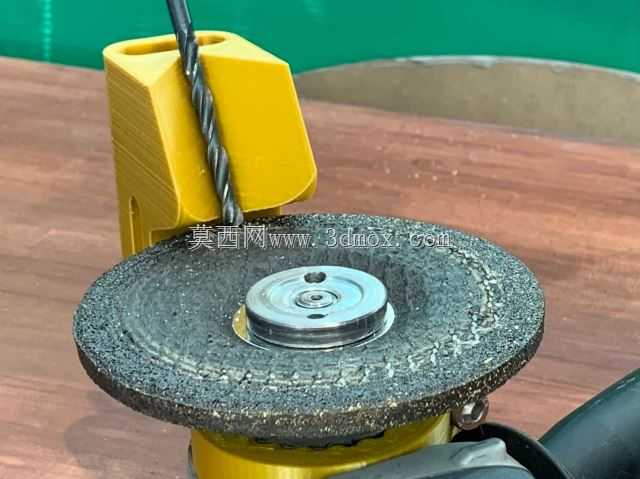

　　适配标注pa6gf35材质壳体的常规100型角磨机，安装后整体突出砂轮端面的厚度不超过45mm，不会干涉角磨机原有切割、打磨功能的正常使用，拆装仅需数秒，可在不同角磨机之间快速切换使用。支撑座上开设的斜向定位槽严格匹配121度钻尖夹角，槽体内径覆盖常见的3mm到13mm直柄麻花钻规格，钻头插入定位槽后，钻尖与砂轮磨削面的相对位置被完全固定，作业时只需沿槽体方向缓慢进给钻头，即可磨出角度标准、两刃对称的钻尖后角，无需反复比对角度、调整持握姿势，即使是刚接触机加工的新手，也能在短时间内磨出符合钻孔要求的钻头。支撑座侧面开设的长条形减重孔，在保证结构刚性的前提下降低了装置整体重量，避免加装后角磨机机头偏重导致的持握疲劳，

　　定位槽的进给行程做了硬限位设计，可防止单次进给量过大导致钻头退火、砂轮崩边的问题。不同于固定式的钻头磨床，这款辅助装置可随角磨机移动到任意作业点位，在大型设备维保、户外安装作业等无法移动大型磨床的场景下，能快速完成磨损钻头的现场修磨，减少往返工具室修磨钻头的无效时间，提升现场作业效率。装置的定位基准面做了耐磨处理，长期与砂轮磨削碎屑接触也不会出现基准面磨损导致的角度偏差，支撑座的卡接位置预留了2mm的调节间隙，可适配不同品牌角磨机的机头尺寸公差，安装后不会出现晃动、移位的问题，保证刃磨角度的一致性。
