围栏安装式半英寸灌溉管道固定吊架

　　在庭院滴灌系统、户外园艺供水布设的实际施工场景中，管路沿木质围栏、格栅围挡敷设时，常出现管道下垂、接头受力渗漏、管路晃动剐蹭的问题，常规的管卡要么需要在围栏上打密集通孔破坏围护结构，要么夹持力不足无法适配带快接接头的管路走向，这款半英寸灌溉管路固定吊架就是针对这类户外布设痛点开发的结构件。

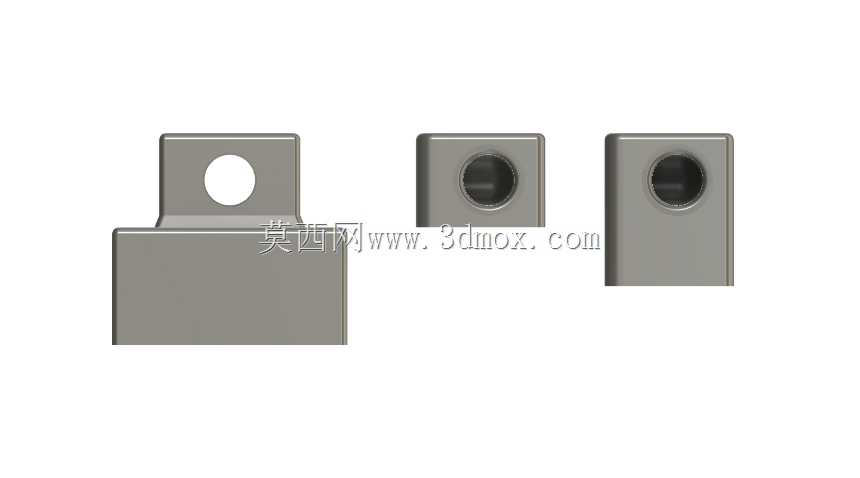

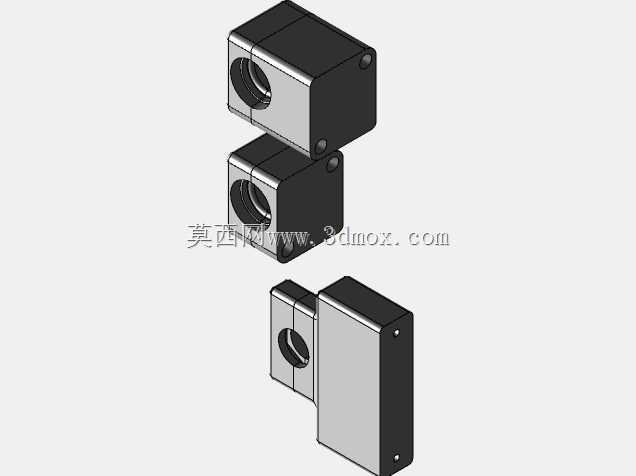

　　从实际安装边界来看，这款吊架适配公称通径1/2英寸的PE灌溉硬管、配套滴灌锁式接头的管路段，单组吊架分为两个功能模块：贴围栏安装的基座模块，以及管身夹持模块。基座采用方块式分体结构，两个夹块通过紧固件抱紧围栏的横向木方，不需要在木方上钻孔，仅靠夹块内侧的防滑齿面与木方表面的静摩擦力即可完成固定，适配厚度在35mm到55mm之间的常规庭院围栏木方，安装时不需要额外的打孔工具，仅用常规内六角扳手即可完成锁紧，后期调整管路位置时也可以快速松脱移位，不会在围栏表面留下不可逆的钉孔或钻眼。

　　管身夹持模块与基座之间采用可调角度的连接结构，能够适配水平敷设、垂直转向、斜向引出的多走向管路，夹持位置预留了快接接头的操作空间，不会因为吊架位置干涉接头的插拔与锁紧。从结构设计思路上，这款吊架没有采用市面上常见的全包式管箍结构，而是采用下半托举、上半限位的开式夹持结构，一方面能够减少塑料件的应力集中，提升户外长期使用的抗老化性能，另一方面在冬季管路排空、夏季热胀冷缩的形变过程中，预留的微量形变余量可以避免管身被硬夹持挤压出现开裂。

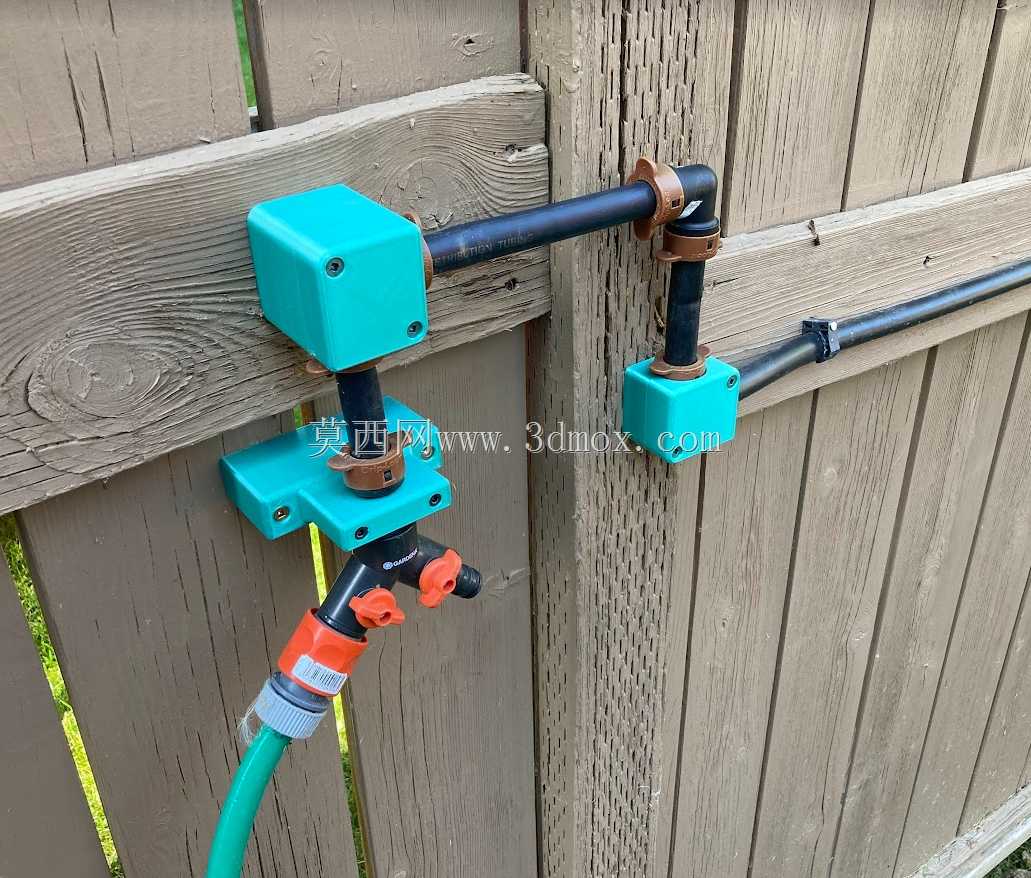

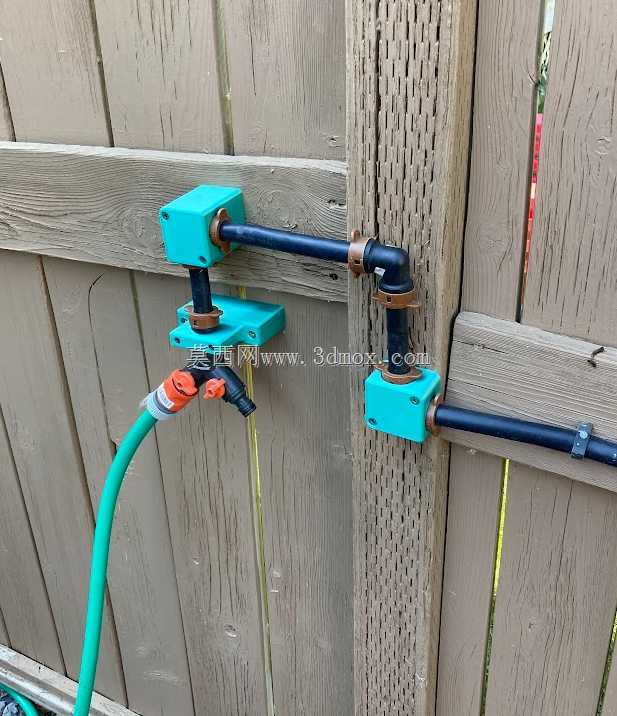

　　在实际园艺灌溉场景中，这类吊架主要用于滴灌系统沿围栏走管的段，尤其是从主水管引出分支管路、接弯头转换走向、接水龙头适配器的位置，这些位置的管路因为接头自重、通水时的水锤效应，更容易出现接头松脱的问题，在这些节点位置加装吊架，可以将接头处的载荷传递到围栏结构上，让管路接头仅承担密封连接的功能，不需要承担管路自重与水锤冲击载荷，大幅降低滴灌系统的后期渗漏维护频率。

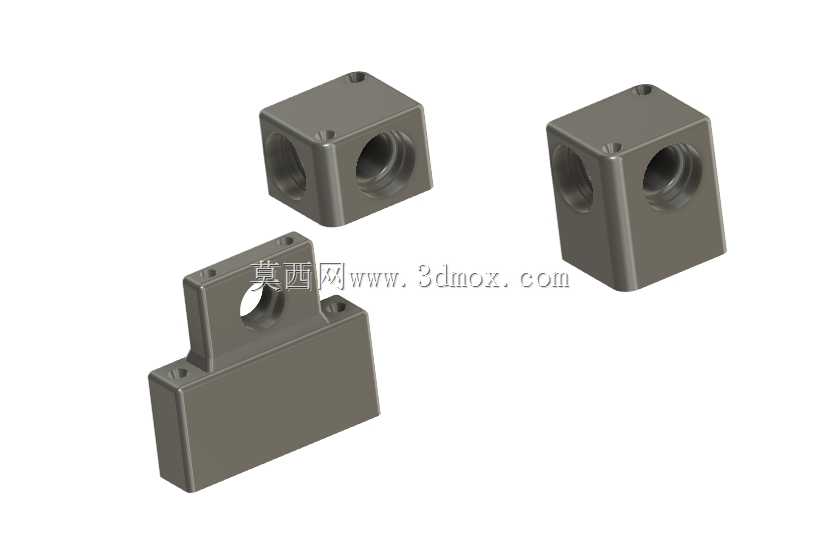

　　从外形尺寸来看，单个基座模块的长宽尺寸控制在50mm见方，突出围栏表面的高度不超过40mm，不会因为突出结构过多影响围栏周边的园艺操作，也不会出现勾挂园艺水管、修剪工具的问题。夹持模块的内圆弧面专门适配1/2英寸灌溉管的外径公差，圆弧面做了0.5mm的深度防滑纹，即使管路表面有水渍、泥污，也不会出现管路轴向窜动的问题。连接基座与夹持块的转接部位采用了铜嵌件的螺纹连接，避免纯塑料螺纹在户外反复调整角度后出现滑牙失效的问题，铜嵌件与塑料基座采用注塑包胶的工艺结合，不会出现嵌件松动脱落的情况。

　　在实际布设场景中，这类吊架的安装间距可以根据管路的载荷调整，纯直管段每1.2米到1.5米安装一组即可，在弯头、三通、阀门、水龙头适配器的位置，需要在接头两侧100mm的位置各加装一组，抵消接头部位的集中应力。相比传统的骑马卡、扎带固定方式，这款吊架的固定方式不会对围栏木方造成破坏，同时可以重复拆卸调整位置，非常适合庭院DIY灌溉系统的布设，也适用于小型农业种植区沿围挡敷设的滴灌管路固定，能够适应户外日晒雨淋的使用环境，塑料基座采用抗UV的材质配方，长期户外使用不会出现快速脆化开裂的问题。

　　结构设计过程中，专门针对围栏木方的不平整表面做了适配，夹块的接触面做了微弧面的余量设计，即使木方表面有轻微的不平整、木材干缩湿胀带来的尺寸变化，夹块依然能够保持足够的抱紧力，不会因为木材形变出现吊架滑落的问题。夹持块的上限位部分做了快拆结构，不需要完全拧下紧固件就可以掀开限位块将管路卡入，安装时不需要提前将吊架穿到管路上，可以在管路初步布设完成后，在需要加固的位置直接加装吊架，大幅提升现场施工的灵活性，尤其是对已经布设完成、出现下垂渗漏的既有灌溉系统，不需要拆卸原有管路就可以完成加固作业。
