挖泥船挖掘臂机械结构三维设计

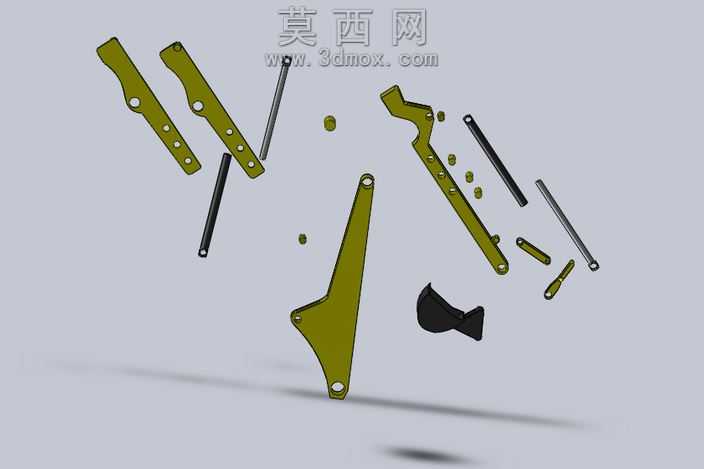

本作品为挖泥船核心作业部件挖掘臂的三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程中严格遵循工程机械设计的尺寸规范与装配逻辑，对挖掘臂的各组成部件进行了1:1比例的结构还原。模型整体包含主臂架、副动臂、液压支撑杆件、铰接销轴、挖斗组件等核心结构，各部件之间的装配约束完全参照实际工程机械的运动逻辑设置，可直观展示挖掘臂的俯仰、收展、挖斗翻转等作业动作的运动轨迹。材质渲染阶段，针对臂架的金属结构采用哑光黄工业漆材质，还原工程机械设备的典型外观涂装，液压杆件部分做了镀铬金属质感处理，表面添加细微的磨损纹理提升真实感，挖斗部分采用耐磨钢材质表现，边缘做了加厚结构的细节刻画，铰接销轴处添加了金属光泽与装配间隙的细节表现，整体渲染效果兼顾工业设计的严谨性与视觉真实感。设计思路上，重点还原了挖泥船挖掘臂的受力结构特点，主臂采用变截面箱型结构设计，在保证结构强度的同时合理控制部件重量，各铰接点的位置排布经过运动仿真验证，可满足大深度挖掘、大半径卸料的作业范围要求，液压油缸的安装位置与行程参数匹配臂架的运动角度需求，避免出现运动干涉问题。模型对臂架上的安装孔位、加强筋结构、管线排布预留位置都做了细节还原，可直接用于后续的工程结构分析、作业仿真演示、教学展示等场景，整体建模过程中对非核心的微小紧固件做了合理简化，在保证结构完整性的前提下控制了模型的整体复杂度，兼顾了展示效果与文件运行性能。
