适配3D打印的Tekton工具插座收纳架

　　日常机加工、维修工位的工具收纳一直是现场管理的痛点，零散的套筒、批头、方形螺母如果随意堆放，不仅找取耗时，还容易在作业过程中滚落丢失，甚至卡入设备缝隙造成安全隐患。这款适配Tekton工具的插座架，就是针对桌面级3D打印制作场景设计的工位收纳构件，可直接放置在钳工台、工具车的平面层板上使用，也可通过背胶或者螺丝固定在工具柜侧立面，适配个人DIY工坊、小型维修站、家用工具角等多种场景的收纳需求。

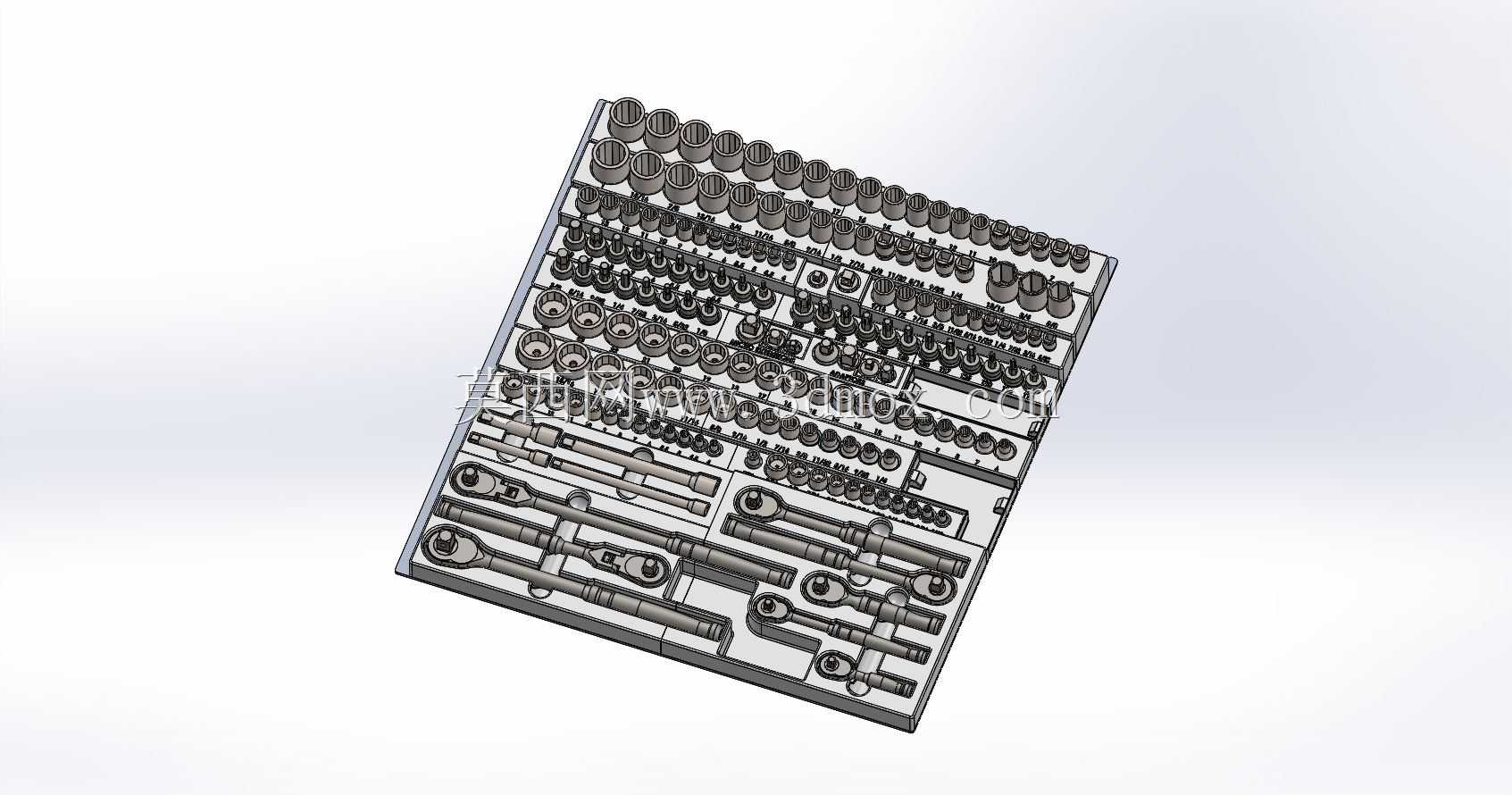

　　设计之初优先考虑了FDM打印的成型特性，整体采用无悬空的规整结构，所有竖直面拔模斜度控制在1度以内，无需额外添加支撑即可顺利打印，减少后期支撑拆除的打磨工作量，表面标识字符采用凸起0.4mm的结构设计，既保证字符辨识度，又不会因为凸起过高在打印过程中出现翘边问题，字符高度经过反复调整，即便使用0.2mm层厚打印，也能清晰识别每个槽位对应的工具规格，不用额外粘贴标签，避免长期使用后标签磨损脱落。

　　槽位布局经过实际工具尺寸核验，单组架体可容纳10到32个规格的方形螺母配套工具，每个槽位的内孔尺寸比对应规格的方形螺母外接圆大0.2mm，既保证工具取放顺畅无卡滞，又不会因为间隙过大导致工具插入后歪斜倾倒，相邻槽位的壁厚控制在2.5mm，保证整体结构强度的同时，尽可能减少打印耗材的用量，降低打印成本。底座部分做了3mm厚度的加强筋设计，沿架体长度方向均匀分布，避免长期插拔工具导致底座变形翘曲，架体底部四个角做了半径2mm的圆角处理，防止打印过程中边角应力集中导致开裂，同时也避免使用过程中尖锐边角划伤操作人员。

　　实际使用过程中，架体的整体外轮廓尺寸适配常规Bambu X1系列打印机的成型平台尺寸，可一次性整版打印完成，无需拆分拼接。安装边界方面，若采用平放安装方式，底部预留的0.5mm浅槽可适配常见的防滑橡胶垫粘贴，放置在光滑台面上不会随工具插拔发生滑移；若采用壁挂安装方式，架体背部预留了两个直径4.2mm的沉头孔，可直接使用M4螺丝固定在木质、金属材质的立面，沉头深度2mm，保证螺丝安装后不会突出背面，贴合安装面更稳固。

　　考虑到不同用户的工具配色习惯，架体本身为单色打印结构，表面的凸起字符可通过换色打印或者后期涂抹颜料的方式实现颜色区分，和不同品牌的工具配色做匹配，提升工位的整体整洁度。需要注意的是，不同厂商生产的方形螺母、工具柄部尺寸会存在微小公差，若实际使用的工具尺寸偏差较大，可在建模阶段对应调整槽位的内孔尺寸，保证适配性，架体的槽位间距、整体长度也可根据自身的工具数量灵活调整，不需要拘泥于固定的槽位数量，满足不同用户的个性化收纳需求。

　　这类3D打印的收纳构件相比市售的成品塑料收纳架，优势在于可根据自身现有工具的规格、数量做定制化调整，不会出现槽位和工具不匹配、多余槽位浪费空间的问题，且打印材料可选择PLA、PETG等常见耗材，PETG材质打印的架体抗冲击性更好，适合在频繁使用的维修工位使用，PLA材质打印成本更低，适合家用场景的轻度使用需求。架体的边缘全部做了R1的圆角处理，没有尖锐的棱边，日常取放工具时不会刮蹭手部，也不会刮花工具的表面镀层，延长工具的使用寿命。
