工匠级Torx螺丝刀套装3D打印组件设计

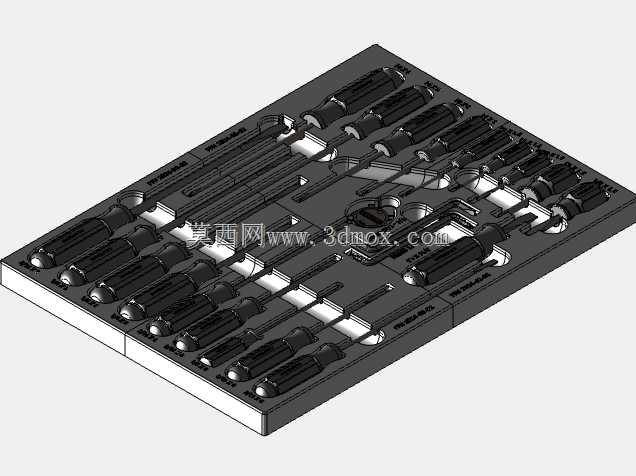

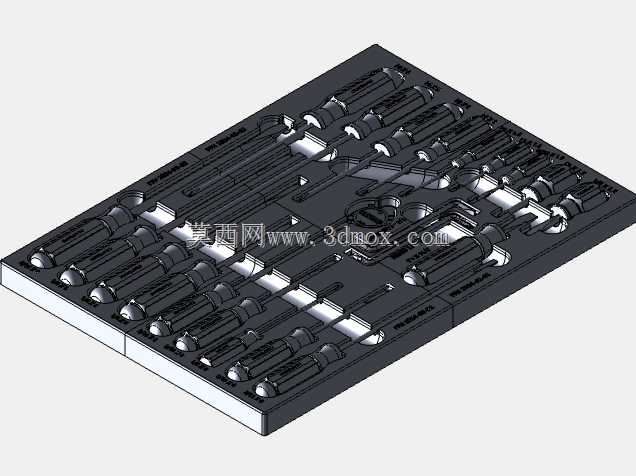

　　这套螺丝刀组件的设计初衷，是面向桌面级3D打印制作个人维修工具收纳场景，适配日常电子设备拆装、小型机械维保、家用五金维修等多类手动操作需求，解决零散螺丝刀头收纳混乱、取用不便的实际痛点。在结构设计阶段，首先明确了组件的核心功能边界：整套组件包含工具托盘本体与配套螺丝刀固定位，其中托盘预留了磁铁嵌入槽，可将小型强磁块嵌入印刷成型的槽位内，依靠磁力吸附金属螺丝刀杆，避免工具在托盘移位、倾斜时出现滑落散乱的情况。

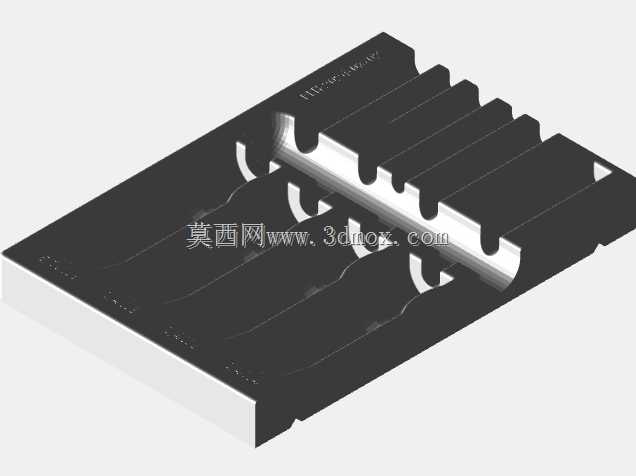

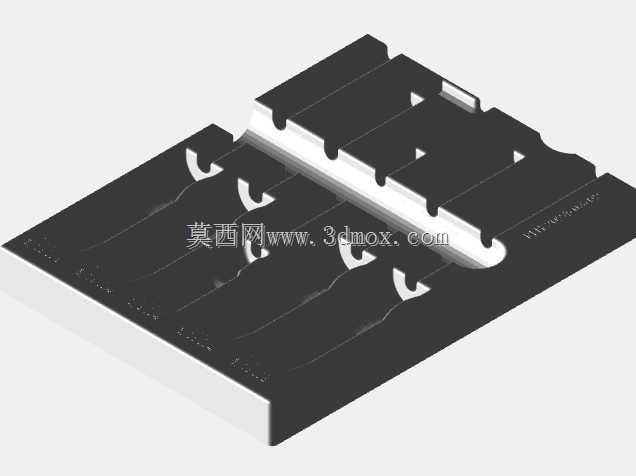

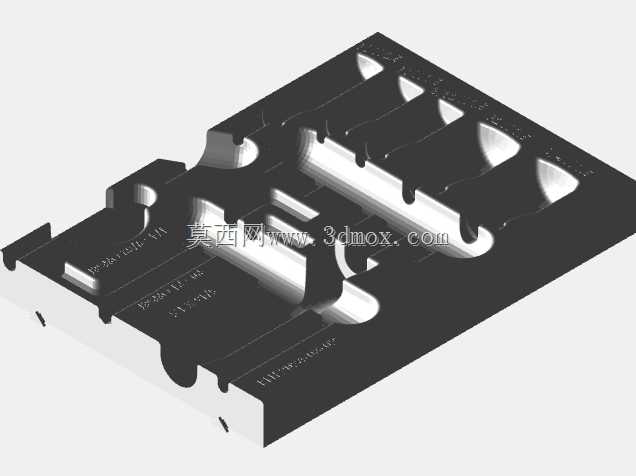

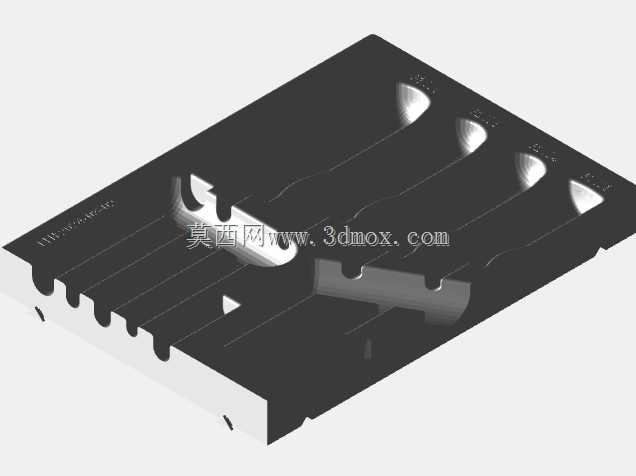

　　设计过程中针对3D打印的工艺特性做了适配调整，托盘表面的标识字母高出基准面0.4mm，既可以通过更换打印耗材颜色实现标识区分，也能在长期使用摩擦后保持标识清晰可辨，不会因为平面印刷的磨损导致规格标识模糊。螺丝刀固定位的几何尺寸完全按照实物测绘数据建模，每一处卡位的弧度、深度都匹配对应螺丝刀的手柄外径，确保工具放入后卡位松紧适度，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致取放卡滞。

　　从实际使用场景出发，这套组件可放置在工作台面、工具柜抽屉、维修作业随身工具包内，托盘的外轮廓尺寸做了边界优化，适配常规家用工具抽屉的内部净空尺寸，不需要额外改造收纳空间即可直接放入。螺丝刀的驱动端结构仅做视觉参考建模，核心建模精度集中在手柄与托盘卡位的配合部分，考虑到量产螺丝刀的毛坯尺寸会存在制造公差，建模时预留了0.2mm的装配间隙，适配不同批次同规格螺丝刀的尺寸偏差，避免出现实物无法卡入卡位的问题。

　　在结构细节处理上，托盘的边角做了R3的圆角过渡，既避免3D打印过程中出现尖角翘曲的工艺缺陷，也能在日常取放时避免尖锐边角划伤手部。磁铁嵌入槽的深度设计为磁铁厚度的90%，装配时可以通过少量胶水固定磁铁，嵌入后磁铁表面略低于托盘基准面，不会因为磁铁突出导致托盘放置不平稳。整套组件的结构拆分完全适配FDM3D打印机的成型尺寸，不需要添加额外支撑结构即可直接打印，降低了打印制作的门槛，普通桌面级3D打印机用户无需调整复杂参数即可完成制作。

　　针对维修作业的实际需求，托盘的卡位排布按照螺丝刀使用频率做了分区，常用规格的螺丝刀放置在靠近托盘外侧的位置，取用行程更短，不常用的大规格或者特殊规格螺丝刀放置在托盘内侧，符合日常取放工具的操作习惯。托盘底部做了0.3mm的防滑纹理面，放置在光滑的工作台面时可以增加摩擦力，避免取放工具时托盘整体滑动。建模过程中对所有配合面做了拔模斜度处理，拔模角度设置为1.5度，既不影响装配精度，也能让打印完成后零件更容易从打印平台上取下，减少打印后处理的工作量。
