带安装孔凸台导向限位支撑结构件

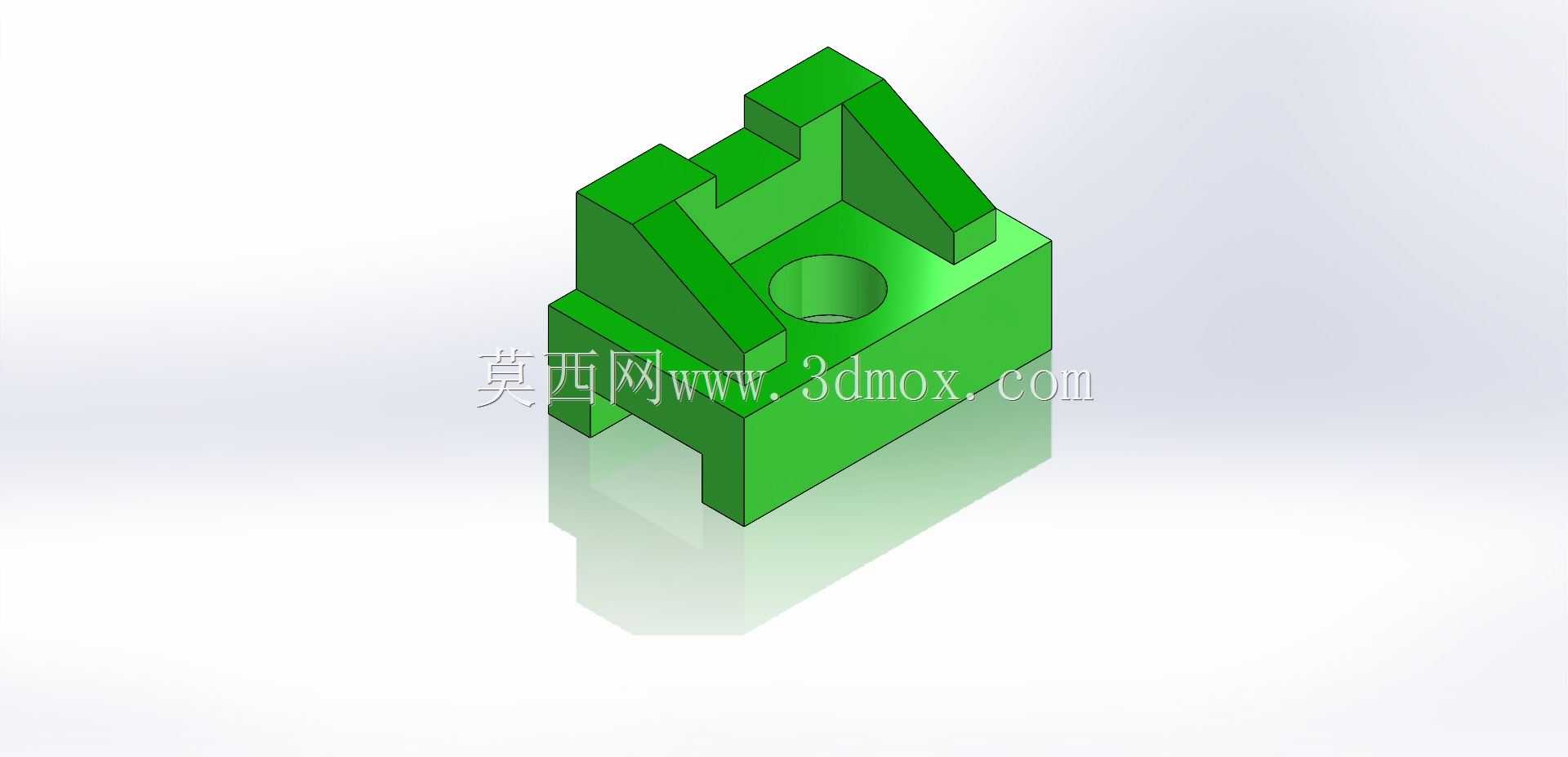

　　在自动化输送线的工件定位工位、小型工装夹具的侧向支撑单元、非标设备的行程限位模块中，这类带中心安装孔的一体式凸台导向支撑件是十分常见的结构要素，很多刚接触结构设计的工程师容易忽略这类零件的细节设计，导致现场装配后出现工件卡滞、定位偏移、长期受力开裂等问题。从实际使用场景来看，这类零件通常承担两个核心作用：一是作为滑动导向的依托面，为往复运动的小型执行件提供侧向的滑动支撑，限制运动件的横向窜动，保证运动轨迹的直线度；二是作为承载基座，通过中心的通孔完成自身在设备基板上的固定，同时上方的凸台结构可以嵌入配套运动件的凹槽内，实现行程末端的硬限位，避免运动件超程脱出。设计这类结构的时候，首先要明确安装边界：

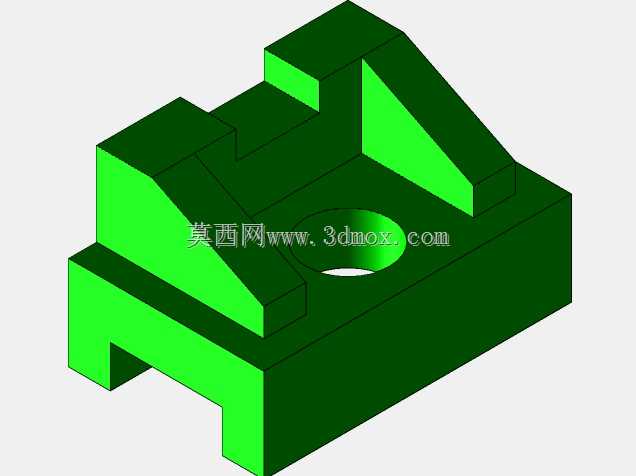

　　零件底部的矩形基座是主要的安装贴合面，中心的通孔需要匹配对应规格的内六角圆柱头螺钉，设计时要预留足够的螺钉沉孔深度，保证螺钉安装后头部不高出基座底面，避免安装时出现贴合间隙；基座上方的两个对称斜向立板是导向工作面，两个立板的内侧间距要和配套滑动件的宽度保持合理的间隙配合，间隙值通常控制在0.05-0.12mm之间，间隙过小容易因加工误差出现滑动卡滞，间隙过大则会导致导向精度不足，运动件出现晃动。两个立板的倾斜角度不是随意设定的，要结合配套运动件的导入角度设计，通常倾斜角度设置在15-25度区间，既可以在运动件初始进入导向段时起到导入纠偏的作用，又不会因为角度过大导致立板根部的应力集中系数过高。立板和基座连接的位置必须做圆角过渡，

　　避免直角连接处出现应力集中，在长期承受侧向冲击载荷的时候出现根部断裂的问题，圆角半径通常取立板壁厚的0.3-0.5倍，在不影响装配间隙的前提下尽可能加大圆角，提升结构的抗疲劳性能。零件中心的圆形沉孔除了穿螺钉的作用外，部分场景下还可以作为定位销的避让孔，当设备需要更高的定位精度时，可以在基座对角位置增设两个定位销孔，和设备基板上的销钉配合，进一步提升零件的安装重复定位精度。从外形尺寸的匹配逻辑来看，基座的长宽尺寸要大于上方立板的外轮廓尺寸，保证安装时基座有足够的支撑面积，不会因为受力出现偏载倾覆；立板的高度要匹配运动件的行程长度，保证运动件在全行程范围内都能和立板导向面保持足够的接触长度，接触长度通常不小于运动件配合宽度的1.2倍，

　　避免运动件在行程末端出现翘头的问题。实际加工这类零件的时候，如果是小批量试制可以采用整块铝料铣削成型，加工时要注意导向面的表面粗糙度控制在Ra1.6以内，减少滑动时的摩擦阻力，如果是大批量应用也可以采用注塑成型，但要注意立板位置的拔模角度设计，避免脱模时出现侧壁拉伤，影响导向面的平整度。在装配调试环节，这类零件安装时要先通过螺钉预紧，再将配套的运动件装入导向槽内，往复滑动几次确认无卡滞后再按对角线顺序拧紧螺钉，避免因为安装应力导致导向槽间距变小，出现滑动不畅的问题；如果是用于有粉尘、切屑的加工场景，还可以在立板外侧增设防尘挡板，避免杂物进入导向间隙内造成零件磨损加快。很多新手设计这类结构时容易犯的错误是把立板设计成等壁厚的直壁结构，忽略了导入斜角的设计，导致运动件初始对位困难，每次上料都需要人工辅助对位，大幅降低了设备的运行效率；还有的设计没有在根部做圆角过渡，设备运行一段时间后立板根部就会出现裂纹，最终导致断裂失效，反而增加了后期的维护成本。这类结构虽然看起来造型简单，但是每一处尺寸的设定都和实际使用场景的载荷、行程、配合精度直接相关，没有多余的结构设计，每一个凸台、每一个斜面、每一个孔位都有对应的功能作用，是机械结构设计中典型的功能优先型零件。
