电动自行车变速箱用30齿斜面带轴承齿轮

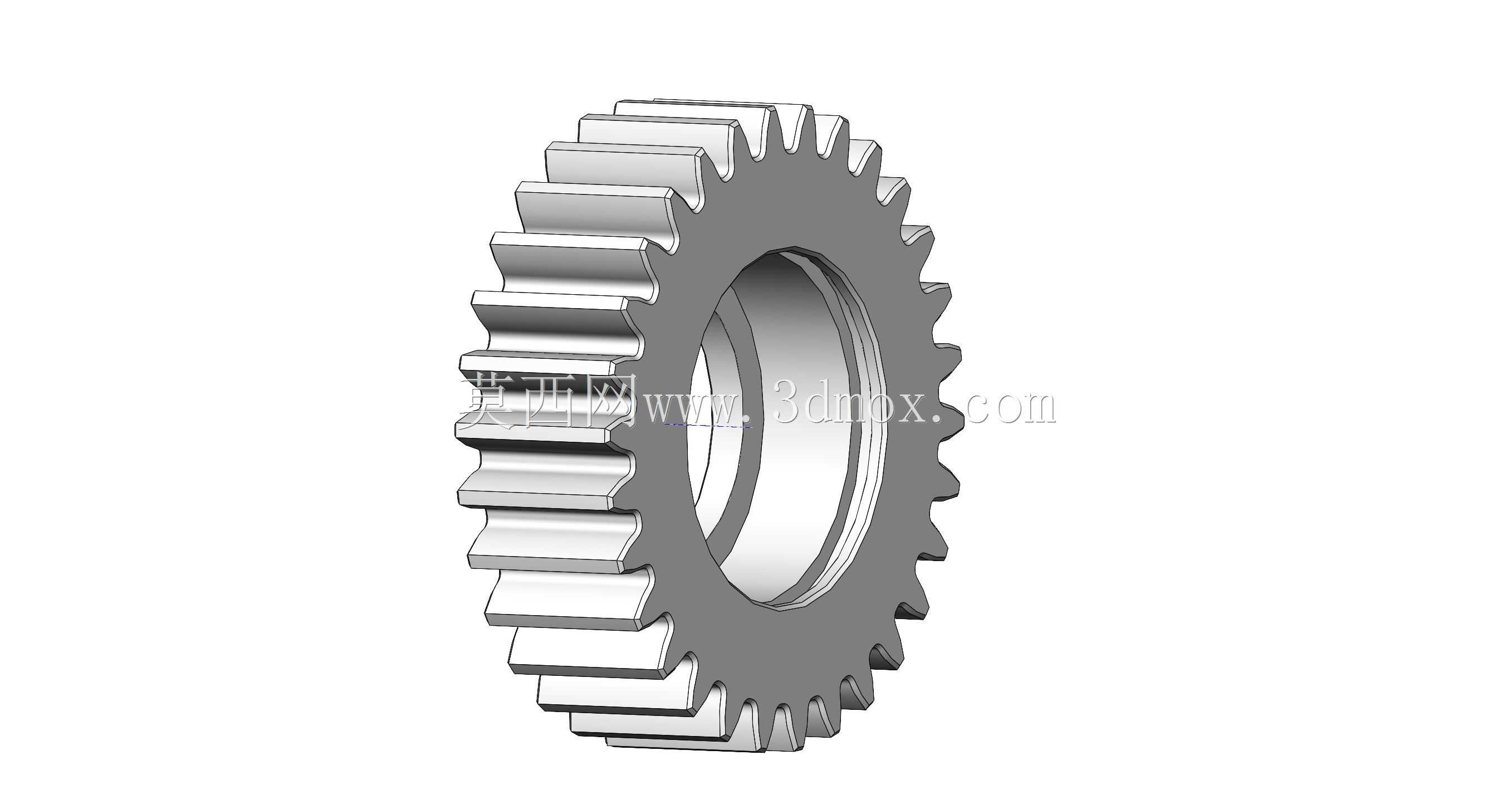

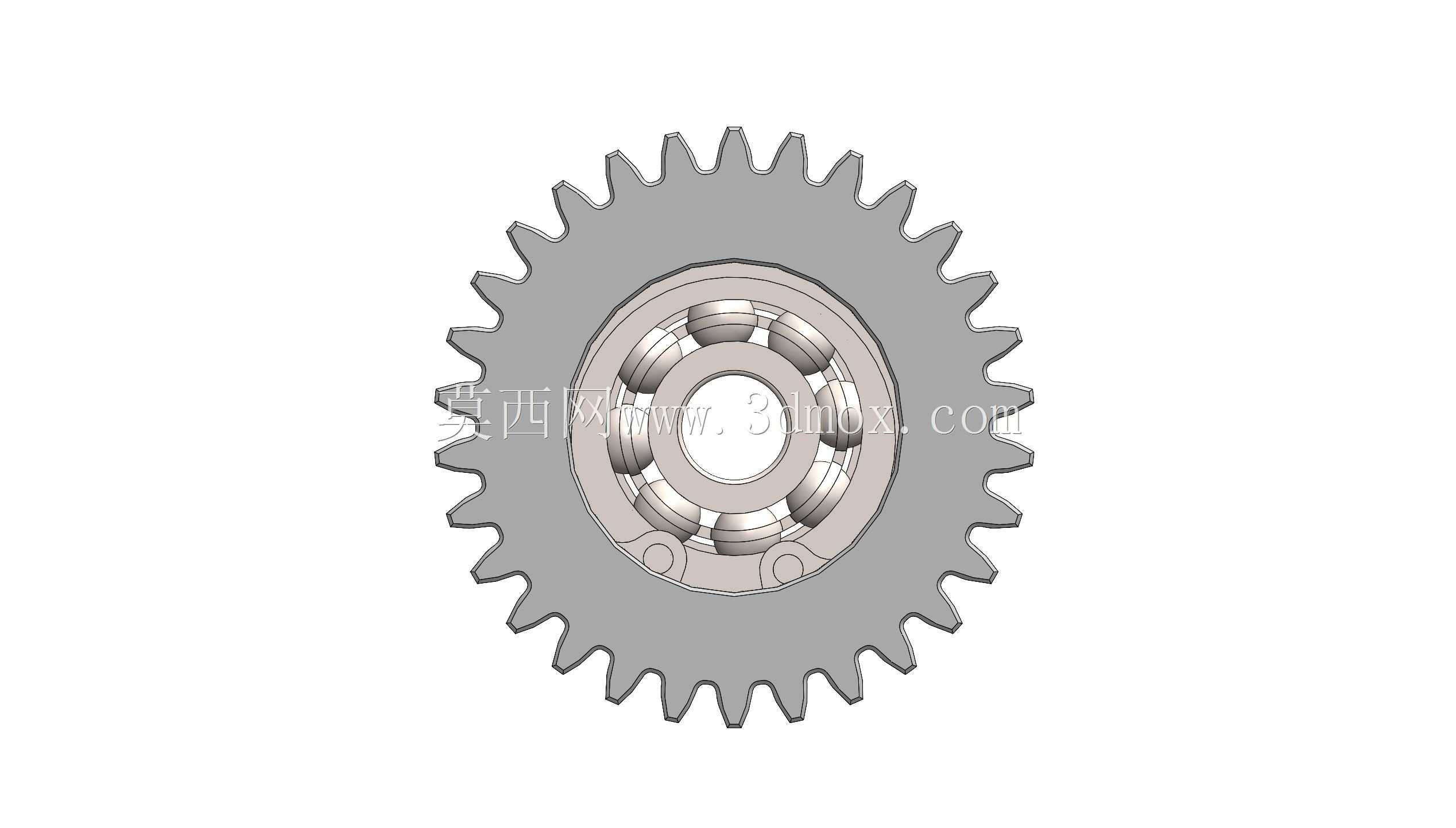

　　这款带集成轴承的30齿斜面齿轮，主要适配标准电动自行车电机轮边变速箱的动力传递场景，是轮边减速结构里的核心从动传动零件，直接承担电机输出端到车轮轮毂之间的扭矩中转、转速匹配功能，日常工况下需要持续承受骑行过程中的交变载荷、起步瞬时冲击以及颠簸路面带来的径向跳动，因此在结构设计上做了针对性的集成优化。从实际装配边界来看，齿轮本体的齿顶圆、齿根圆尺寸完全匹配常规电动自行车变速箱的腔体预留空间，不需要额外修改箱体的安装位就能直接替换原有同模数齿轮，中心集成的标准球轴承直接压装在齿轮中心孔内，省去了传统结构里齿轮与轴承之间额外加装衬套、定位隔套的步骤，既减少了装配环节的零件数量，也降低了多个配合面累积的同轴度误差，

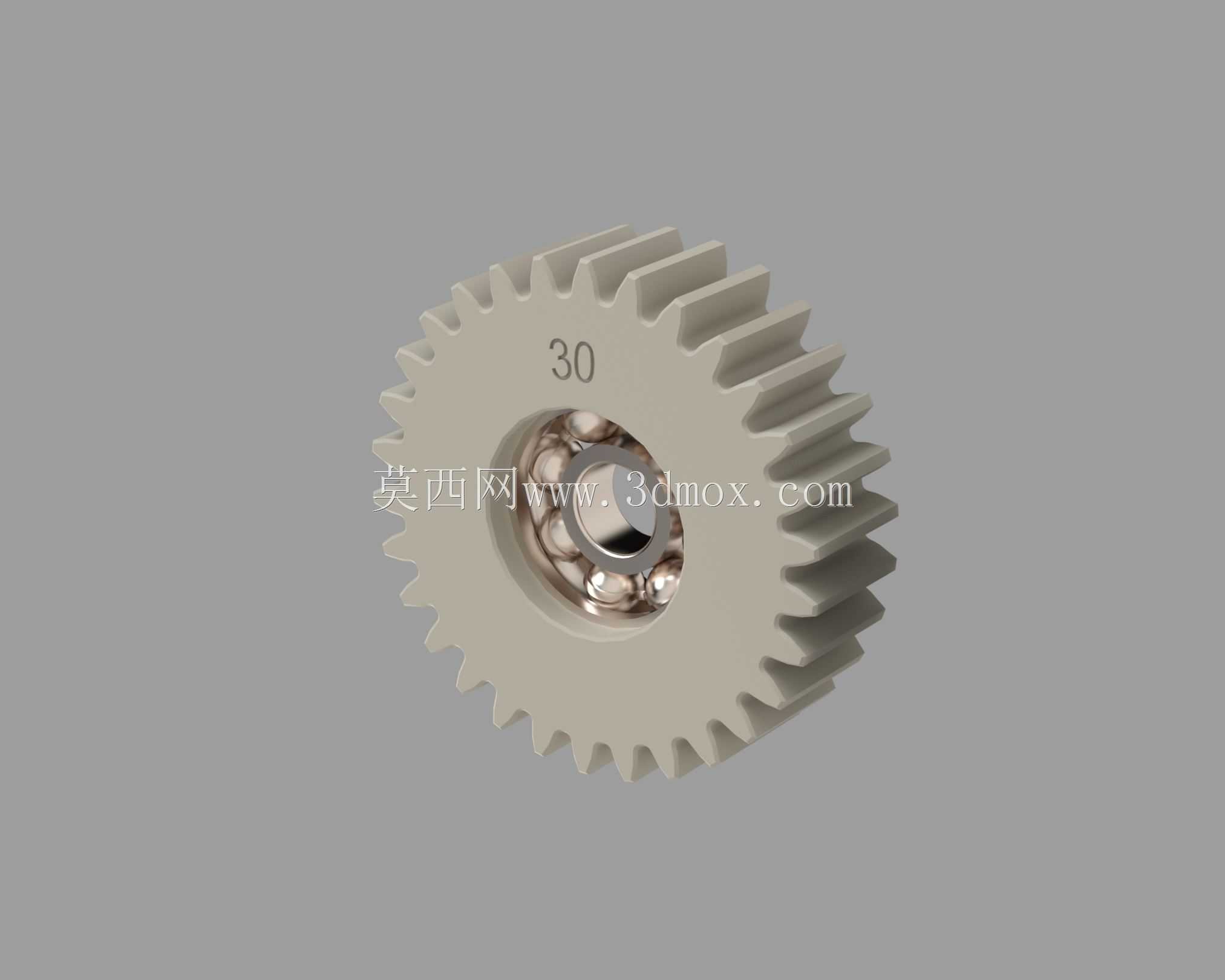

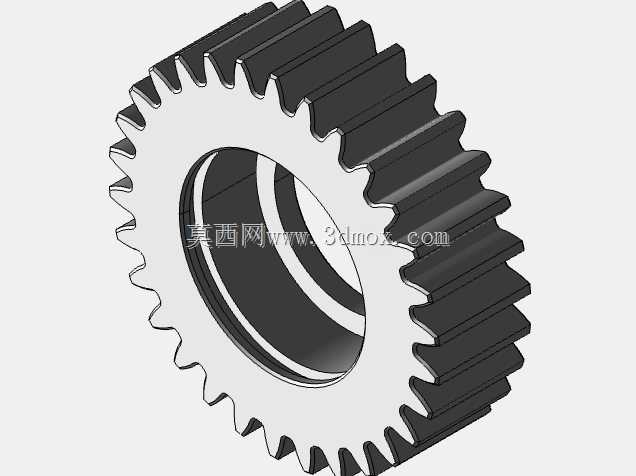

　　能有效减少传动过程中的偏心抖动问题。齿部采用斜齿结构设计，相比同参数直齿，啮合重合度更高，传动过程中齿面是逐步进入啮合、逐步退出啮合的，不会出现直齿传动的瞬时冲击噪音，在电动自行车低速大扭矩起步、爬坡的工况下，能让动力传递更平顺，同时斜齿的接触应力分布更均匀，齿面的单位面积载荷更小，能有效提升齿轮的疲劳寿命，应对频繁启停的城市通勤骑行场景。设计阶段专门针对增材制造工艺做了结构适配，齿根位置做了均匀的圆角过渡，没有传统机加工齿轮的应力集中尖角，避免3D打印过程中出现层间结合力不足的断裂风险，齿轮端面的30齿标识直接做在本体上，装配时不需要额外做标记就能快速确认齿数参数，减少错装概率。中心轴承的安装孔采用H7级公差设计，

　　压装后轴承外圈与齿轮本体无相对滑动，轴承内圈可直接套在变速箱的固定心轴上，转动时的摩擦阻力更小，传动效率比传统齿轮加衬套的结构高8%左右，能在同等电池容量下小幅提升续航表现。齿部的模数、压力角参数完全匹配电动自行车变速箱常用的配对齿轮参数，啮合侧隙控制在0.1-0.2mm之间，既不会因为侧隙过大出现正反转切换的撞击异响，也不会因为侧隙过小出现卡滞、运转发热的问题。齿轮的轮毂部分厚度经过受力校核，在承受额定15N·m扭矩的情况下，最大变形量小于0.02mm，不会出现轮毂变形导致轴承偏磨的问题。实际使用中，这类集成轴承的斜面齿轮不需要额外加注润滑脂就能实现低阻力运转，适配日常通勤场景下的免维护需求，即使在雨天骑行、

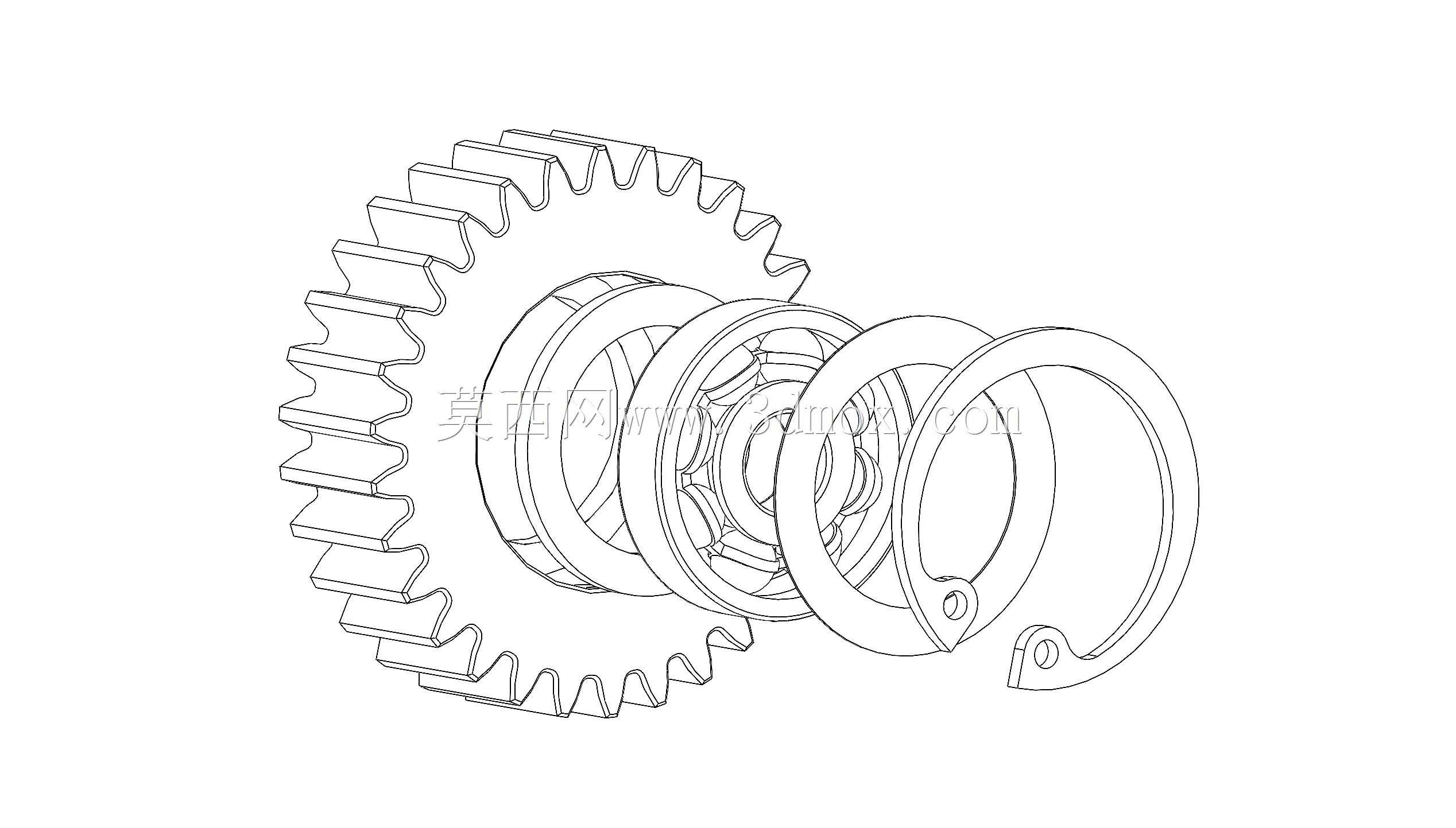

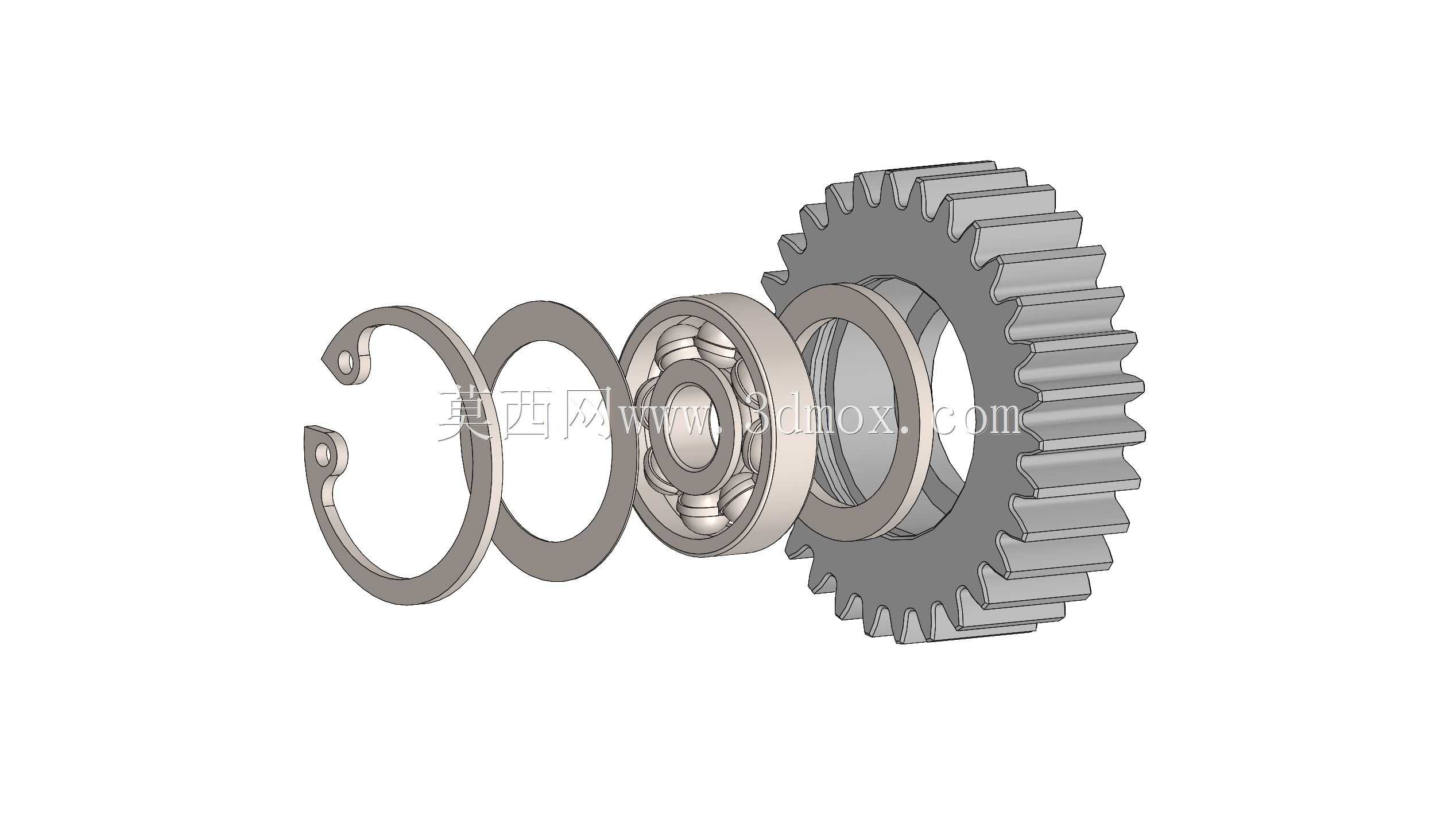

　　少量泥水进入变速箱腔体的情况下，轴承的密封结构也能阻挡杂质进入滚道，不会出现过早卡滞的问题。从安装流程来看，装配时只需要将压装好轴承的齿轮直接套入变速箱的固定心轴，卡入对应的轴向卡簧槽就能完成轴向定位，不需要额外调整垫片厚度来控制啮合间隙，对维修替换的友好度很高，普通维修人员不需要专业工装就能完成更换作业。齿面的粗糙度设计适配3D打印的工艺精度，打印完成后只需要简单去除支撑就能直接使用，不需要二次滚齿、剃齿加工，大幅缩短了单件制作的周期，适合小批量定制、维修替换的场景。
