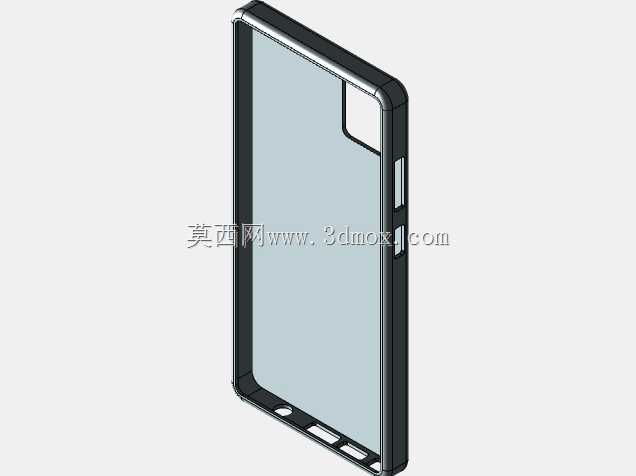

三星手机防护外壳三维结构设计

　　日常消费电子配件的结构设计里，手机防护壳是看似简单实则对细节精度要求极高的品类，这款适配三星机型的手机外壳，在结构设计阶段就充分考虑了终端使用场景的各类需求。从实际使用场景来看，这类手机壳主要面向日常手持使用场景，需要兼顾跌落缓冲、按键操作适配、摄像头区域避让、握持手感优化几个核心功能，同时还要控制壳体整体厚度，避免加装后手机整体过于臃肿影响握持体验。

　　设计思路上，这款壳体采用了边框加背板的一体式结构，边框部分做了略高于手机屏幕与后置摄像头模组的凸起设计，当手机正面或者背面朝下平放在桌面时，凸起的边框可以先接触接触面，避免屏幕玻璃、摄像头镜片直接与硬质桌面摩擦产生划痕，同时在跌落工况下，边框的凸起结构可以预留出一定的变形缓冲空间，分散冲击载荷，减少冲击力直接传递到手机本体。边框侧边对应手机实体按键的位置做了精准的避让与适配结构，按键位置的壳体部分做了局部减薄处理，保证按压时的手感反馈清晰，不会出现按键卡滞、按不动的情况，同时按键周边的配合间隙控制在合理范围，既不会因为间隙过大进灰，也不会因为间隙过小导致温度变化产生形变后挤压按键。

　　摄像头区域的开孔做了精准的边界适配，开孔边缘做了微小的倒角处理，避免安装时刮伤手机摄像头周边的机身漆面，同时开孔尺寸预留了足够的安装公差，不会因为注塑生产的微小尺寸偏差导致壳体无法顺利套装到手机上。壳体底部对应充电接口、扬声器出声孔的位置也做了对应的避让开口，开口尺寸经过反复校核，保证常规的充电插头可以顺利插入，不会出现插不到位的情况，同时扬声器出声位置的开口不会遮挡出声路径，避免加装壳体后出现扬声器音量变小、声音发闷的问题。

　　壳体的内表面做了细微的防滑纹理设计，既可以减少壳体与手机后盖之间的硬摩擦，避免刮伤手机后盖漆面，也可以增加接触摩擦力，防止手机从壳体中意外滑脱。边框的外边缘做了圆弧过渡处理，完全贴合人手握持时的手指弧度，长时间握持也不会出现硌手的问题，边框四个角的位置做了局部加厚的缓冲结构，这几个位置是手机跌落时最容易先接触地面的部位，加厚的结构可以在跌落时吸收更多冲击能量，降低手机受冲击损坏的概率。

　　从安装边界来看，这款壳体的内部型腔尺寸完全匹配对应三星机型的外部轮廓，安装时只需将手机从壳体开口侧对准推入即可完成装配，拆卸时从边角位置轻轻撬动即可分离，不需要额外的工具，装配和拆卸的力度控制在合理范围，既不会因为太松导致手机容易从壳体内脱落，也不会因为太紧导致拆卸困难甚至拆卸时损坏壳体或者手机。壳体整体壁厚控制在均匀的区间，避免注塑生产时出现缩水、翘曲等成型缺陷，保证批量生产时的尺寸一致性，各个位置的壁厚过渡平缓，没有突然的壁厚变化，减少注塑过程中的内应力集中，提升壳体的抗摔耐用性。

　　在实际工程验证阶段，这类壳体结构还需要经过反复的装配测试、跌落测试、按键手感测试，确认各个配合位置的尺寸精度符合设计要求，比如壳体与手机之间的配合间隙控制在0.1mm以内，既不会出现晃动异响，也不会因为尺寸过盈导致装配后手机被挤压变形。边框的凸起高度经过反复验证，高出屏幕和摄像头的尺寸控制在0.3mm到0.5mm之间，这个高度既可以起到有效的防护作用，也不会因为凸起过高影响手机的正常使用体验。背板部分采用了平整的结构设计，既可以保留手机本身的后盖质感，也可以在背板表面做后续的表面处理，比如喷涂、印刷图案等，满足不同用户的外观个性化需求。
