滚动轴承配套玻璃衬套结构设计

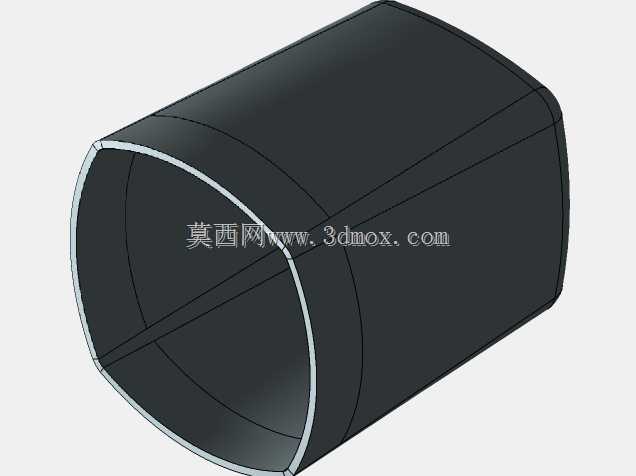

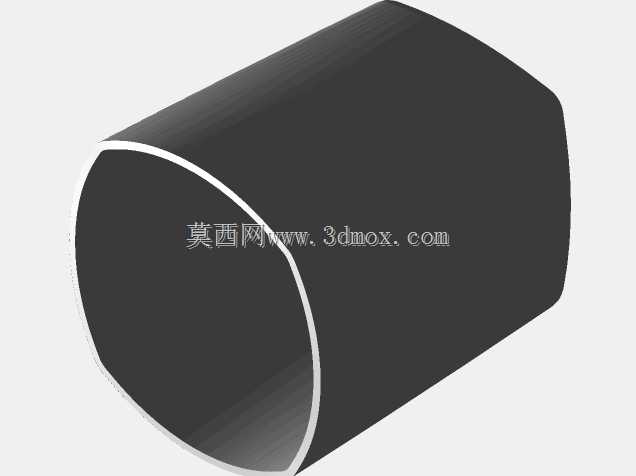

　　日常做传动结构设计时，这类玻璃材质的衬套构件，常被集成在滚动轴承的内圈配合位置，多用于有低摩擦、耐腐蚀要求的传动场景，比如小型流体输送设备的转轴支撑、实验室精密传动机构的轴承配套件，或是食品加工输送线的轻载转轴部位，这类场景既要求支撑部件有足够的形位精度保证转轴同轴度，又要避免金属衬套长期接触介质产生锈蚀、磨屑污染的问题。从结构本身来看，该构件为薄壁圆筒形态，两端做了微小的倒角过渡处理，避免安装时锐边刮伤配合的轴承内圈或者安装座孔壁，筒壁厚度控制在均匀一致的水平，保证整体受力时不会出现局部应力集中的问题。设计这类构件时，首先要考虑的是和轴承内圈的配合公差，因为玻璃材质的脆性比金属高，过盈量不能按照金属衬套的参数选取，

　　需要控制在轻微过渡配合的区间，既保证装配后不会和轴承内圈发生相对转动，又避免压装时玻璃壁出现崩裂。其次要考虑安装边界的尺寸约束，构件的外径要和轴承内圈的内径匹配，长度要略短于轴承内圈的宽度，避免两端突出轴承端面影响其他密封件或者端盖的装配，内壁的粗糙度要控制在较低水平，和转轴接触时能减少滑动摩擦的阻力，同时玻璃本身的自润滑特性在轻载工况下可以减少润滑脂的使用量，适合一些不适合频繁补脂的封闭传动场景。实际选型应用时，要注意这类衬套的适用载荷范围，因为玻璃的抗冲击性能弱于金属，只能用在径向载荷平稳、无明显冲击振动的轻载传动位置，不能替代重载工况下的金属衬套。建模过程中，薄壁圆筒的壁厚均匀性是需要重点校验的部分，若壁厚偏差过大，

　　装配后会导致轴承内圈受力不均，运行时出现转轴跳动超差的问题，两端的倒角尺寸也要和安装引导段的尺寸匹配，保证压装时能顺利导入配合位置，不会出现偏斜卡滞的情况。另外，构件的外圆圆柱度公差需要和轴承内圈的精度等级匹配，避免配合后出现间隙不均的问题，导致轴承运行时产生异常噪音和磨损。在一些有化学介质接触的传动场景，比如化工试验设备的小型搅拌轴支撑，玻璃衬套的耐腐蚀性优势会更明显，不会像铜套或者钢套那样长期接触酸碱介质出现表面腐蚀剥落，延长支撑结构的维护周期。设计时还要考虑温度变化带来的尺寸影响，玻璃的热膨胀系数和常用的轴承钢存在差异，在工作温度和装配温度差值较大的场景，需要提前核算配合间隙的变化量，

　　避免温度升高后配合过盈量增大导致玻璃衬套胀裂，或是温度降低后间隙过大出现衬套窜动的问题。从结构细节来看，该构件没有额外的定位卡槽或者固定孔，依靠配合面的摩擦力实现周向和轴向固定，结构非常简洁，加工时只需要保证内外圆的同轴度、端面和轴线的垂直度即可，加工工序相对简单，适合批量配套生产。在装配环节，这类衬套不能采用金属件常用的敲击压装方式，需要使用软质的压装工装，沿圆周均匀施力将衬套压入轴承内圈，避免局部受力过大导致玻璃碎裂。日常运维时，这类衬套的磨损检查也比较直观，因为玻璃材质透明，不需要拆解结构就能观察到内壁的磨损痕迹，一旦出现明显的磨痕或者裂纹就可以及时更换，减少设备突发故障的概率。
