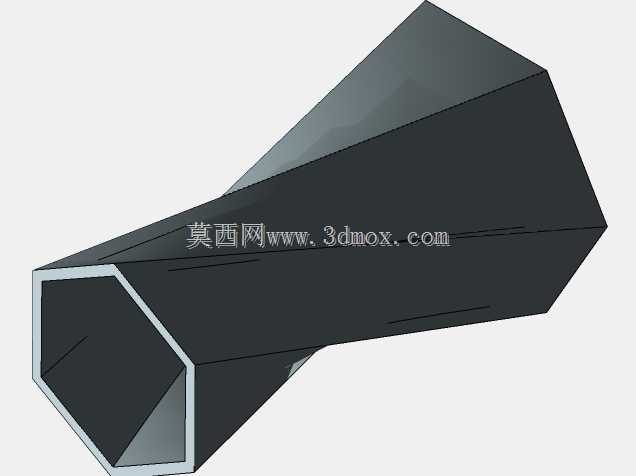

六边形变径空心罐体结构设计

　　这类变径六边形空心罐体结构，在轻工物料输送、小型储料工位、非标自动化线的物料暂存环节有很广泛的适配场景，不同于常规圆形截面罐体，六边形的外壁平面在安装固定时不需要额外加工定位面，直接贴合安装支架的平面即可完成锁附，能省去配套管夹的弧形适配加工工序，在小批量非标设备搭建时能大幅降低辅件加工成本。从结构功能上看，该罐体采用两端不等径的六边形截面设计，小端可对接小口径的进料管路，大端可适配大容积的出料或暂存腔，变径段采用平滑的直纹面过渡，没有突变的折角结构，物料在内部流动时不会出现锐角位置的积料死角，针对颗粒状、粉状的轻工物料输送场景，能有效减少物料残留，降低工位清理的维护频次。设计过程中首先确定两端的六边形对边尺寸，

　　小端的对边距离匹配常规快接接头的安装边界，保证外接管路时不需要额外做转接头定制，大端的六边形尺寸根据单工位暂存容积要求核算，在满足容积需求的前提下控制整体外轮廓尺寸，避免超出设备安装位的空间边界；壁厚选择上采用等壁厚设计，整个罐体的壁厚保持一致，在注塑或者钣金折弯加工时都能保证成型工艺性，不会出现局部壁厚差过大导致的缩痕或者折弯变形问题。罐体的两端截面都做了平直的切边处理，端面和罐体轴线保持垂直，在和端盖或者外接管路对接时，能保证密封面的贴合度，不需要额外做端面修磨加工；六边形的棱边位置都做了微小的圆角过渡，避免加工和装配过程中锐边割伤操作人员，同时也能减少应力集中，在承受内部物料压力或者外部安装夹紧力时，

　　棱边位置不会出现应力开裂的问题。实际应用中，这类结构还可以根据工位需求调整变径段的长度，当需要更长的导流距离时，可以拉长变径段的轴向尺寸，让物料在罐内的流速变化更平缓，减少物料对罐体壁面的冲刷磨损；如果安装空间受限，也可以缩短变径段长度，在满足通径变化需求的前提下压缩整体轴向尺寸，适配紧凑的设备安装空间。不同于焊接拼接的变径罐体，该结构为一体化成型设计，没有拼接焊缝，不存在焊缝位置的腐蚀或者漏料隐患，在输送有轻微腐蚀性的物料时，整体的使用寿命比焊接结构更长；外壁的六个平面还可以根据需求安装传感器支架、标识牌等辅件，直接在平面上钻孔攻丝即可完成固定，不需要在弧形壁面上做复杂的定位工装，现场改装调整的灵活性更强。从安装边界来看，

　　罐体的最大外轮廓出现在大端六边形的对角位置，设计安装支架时需要预留出对角尺寸的安装空间，避免和周边的设备构件发生干涉；小端的外接尺寸控制在常规管路的标准通径范围内，能直接和市面上的标准快接接头、法兰盘对接，不需要定制特殊规格的连接件，能有效降低设备的配件采购成本。结构的受力层面，六边形截面的抗扭性能比同截面积的圆形截面更优，当罐体需要承受一定的扭转力矩时，六个平面能更好的分散扭矩载荷，不会出现圆形罐体容易发生的周向转动问题，在有振动的工位上使用时，配合平面安装的锁附结构，能长期保持安装位置的稳定性，不需要频繁紧固连接螺栓。
