自行车异形轴承限位安装座结构

　　该零件属于自行车传动与轮组周边的配套限位构件，核心作用是为滚动轴承提供定位承载界面，同时依托自身非圆异形外轮廓完成周边部件的安装限位，在整车装配场景中，可适配车架五通周边、轮组侧方辅助定位或者改装附件的固定工位，解决标准圆形轴承座无法匹配异形安装空间的问题。从实际使用工况来看，自行车运行过程中该构件需要承受轮组传递的径向交变载荷，路面颠簸带来的冲击载荷会直接作用在轴承配合区域，因此结构设计优先保证轴承安装位的同轴度与支撑刚性，避免轴承外圈出现偏载、窜动，延长滚动体与滚道的疲劳寿命。

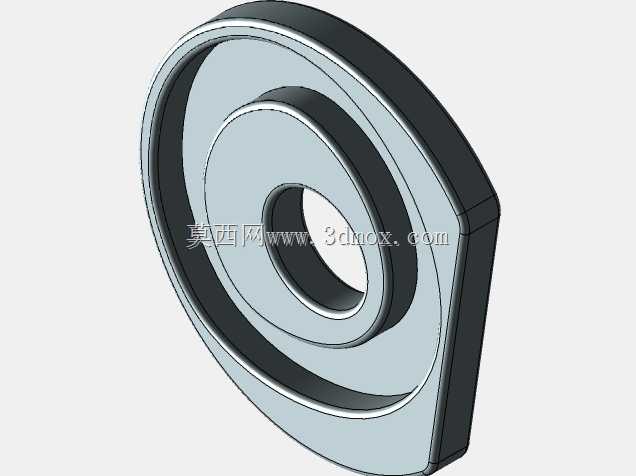

　　外形层面，零件主体采用一侧圆弧、一侧切边直边的异形盘状轮廓，中心开设贯通轴承安装孔，孔周设置多层阶梯环形凸台，不同直径的台阶分别对应轴承外圈端面压靠、密封件避让以及相邻垫片的定位面；外轮廓的直边切边并非随意造型，而是作为安装防转结构，装配时直边贴合车架或者配套支架的对应平面，无需额外加装防转销即可限制零件自身周向转动，在频繁振动的骑行工况下能保持安装角度不偏移。盘体厚度方向做了等厚加强设计，边缘保留均匀壁厚，既控制零件整体重量，满足自行车轻量化的设计需求，又避免薄壁区域在冲击载荷下出现变形。

　　安装边界方面，中心轴承孔的内径与所选标准滚动轴承外圈形成过渡配合，装配时可采用压装方式将轴承嵌入孔位，孔口的倒角引导轴承顺利压入，避免压装过程中划伤轴承外圈配合面；外轮廓的最大径向尺寸需要匹配安装工位的预留空间，直边到中心孔的距离决定了零件在支架槽内的定位宽度，盘体厚度方向的两侧端面均为加工基准面，一侧端面贴靠安装基面，另一侧端面预留压盖或者锁紧螺母的压紧空间，装配后轴承的轴向窜动量可通过端面垫片厚度进行微调。

　　设计思路上，该零件没有采用常规圆形法兰轴承座的造型，而是结合自行车狭小的装配空间做轮廓优化：去除圆形轮廓多余的弧形材料，在不降低轴承支撑区域刚性的前提下缩减零件整体占用体积，异形外轮廓同时兼具防转功能，减少了额外防转零件的数量，简化装配工序。阶梯环形凸台的高度经过匹配设计，内层凸台伸入轴承内圈周边的空隙区域，不会与轴承保持架、滚动体发生运动干涉，外层凸台的外径大于轴承外圈外径，可对轴承外圈形成轴向限位，承受轴向方向的冲击载荷。

　　在整车维护场景中，该构件的分体式设计让轴承更换无需拆解整个焊接支架，仅需拆下外侧压盖即可将轴承从座孔中顶出，降低后期维护的拆装难度。零件的材质选型可采用硬质铝合金或者工程塑料，铝合金版本适合承载要求较高的通勤、山地车型，塑料版本适合轻量化休闲车型，两种材质都能满足骑行工况下的强度需求，同时具备不错的抗腐蚀能力，应对雨天骑行的泥水侵蚀不易出现锈蚀。结构建模过程中需要重点管控中心孔与各阶梯端面的垂直度，异形外轮廓的直边与中心孔的相对位置公差需要严格控制，保证装配后防贴面与轴承轴线平行，避免轴承安装后出现别劲、转动卡滞的问题。盘体内部没有设置多余的镂空结构，整体为实心盘状搭配台阶造型，应力分布均匀，载荷从轴承孔通过盘体传递到外侧安装接触面，传力路径连续顺畅，不存在明显的应力集中薄弱区域。
